Шаг 2. Дополнительные подключения

Подключение к кабельному
или спутниковому ресиверу

Вариант 1

Если у кабельного или спутникового
ресивера есть только один разъем для
выхода антенны (RF OUT или TO TV),

обратитесь к разделу “Шаг 1. Основные
подключения — Подключение антенных
кабелей” для получения сведений по
подключению к телевизору.

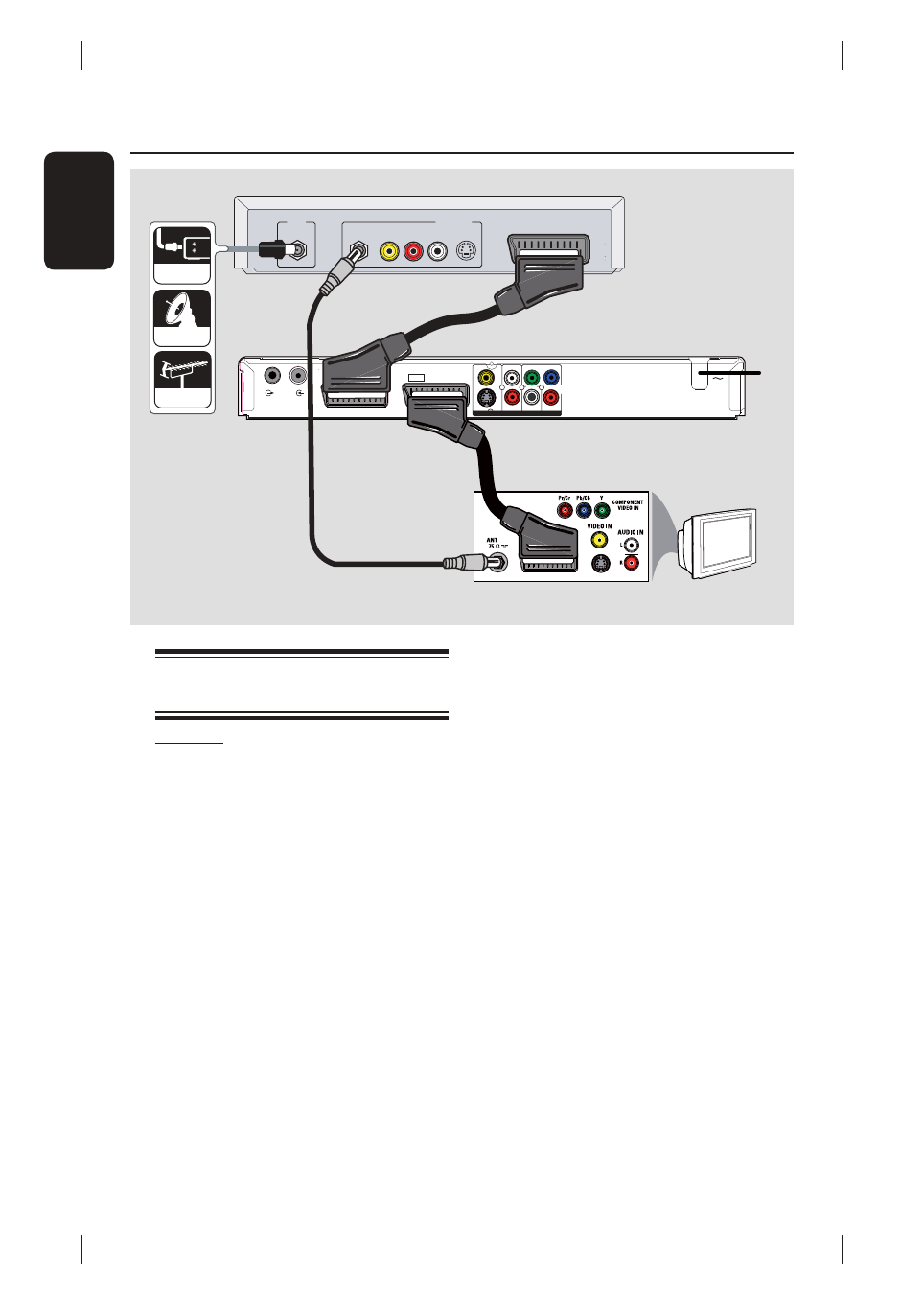

Вариант 2 (См. рисунок выше)

Если кабельный или спутниковый
ресивер снабжен разъемом для выхода
Scart

A

  Оставьте существующее антенное

подключение от кабельного или
спутникового ресивера к телевизору.

B

  При помощи кабеля Scart (не входит в

комплект) подключите разъем Scart

EXT1

TO TV-I/O

 устройства записи к

соответствующему входу Scart телевизора.

C

  Другим кабелем Scart (не входит в

комплект) подключите разъем

EXT2 AUX-

I/O

 устройства записи к выходному разъему

Scart (или обозначенному как TV OUT или
TO TV) кабельного или спутникового
ресивера.

Полезный совет:
–  При использовании этого соединения
автоматический поиск каналов не
требуется. См. главу “Шаг 3. Установка и
настройка”.

ANTENNA-IN

TV-OUT

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

DIGITAL AUDIO

COAXIAL

COMPONENT

VIDEO

AUDIO-R

Pr

AUDIO-L

Y

Pb

S-VIDEO

CVBS

MAINS

OUTPUT

TV

RF

S-VIDEO

OUT

IN

AUDIO

R             L

VIDEO

TO TV

КАБЕЛЬ

СПУТНИКОВОЙ

АНТЕННЫ

Задняя панель
телевизионной приставки
или спутникового ресивера
(только для примера)

B

A

C
