Шаг 1. Основные подключения

(продол жение)

Подключение видеокабеля

Это подключение обеспечивает просмотр
при воспроизведении диска на устройстве
записи. Для подключения видеосигнала
следует выбрать

один

 из описанных ниже

вариантов.

Вариант 1. Использование кабеля
Scart

  При помощи кабеля Scart (не входит в

комплект) подключите разъем Scart

EXT1

TO TV-I/O

 устройства записи к

соответствующему входу Scart телевизора.

Полезные советы:
–  Если на телевизоре есть несколько
разъемов SCART, выберите тот разъем,
который подходит для входа и выхода
видеосигнала.
–  Разъем EXT2 AUX-I/O предназначен только
для дополнительных устройств.

Вариант 2. Использование кабеля
S-Video

  С помощью кабеля S-video (не входит в

комплект) подключите разъем

S-VIDEO

OUTPUT

 устройства записи к входу

S-Video (или обозначенному как Y/C или
S-VHS) телевизора.

Для прослушивания необходимо

выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.

Вариант 3. Использование
видеокабеля (CVBS)

  С помощью композитного видеокабеля

(желтый, не входит в комплект) подключите
разъем

CVBS OUTPUT

 устройства записи

к видеовходу (обозначенному как A/V In,
Video In, Composite или Baseband)
телевизора.

Для прослушивания необходимо

выполнить аудиосоединения. См.
следующий раздел “Подключение
аудиокабелей”.

TO TV - I/O

E X T

1

DIGITAL AUDIO

COAXIAL

COMPONENT

VIDEO

AUDIO-R

Pr

AUDIO-L

Y

Pb

S-VIDEO

CVBS

MAINS

OUTPUT

S-VIDEO IN

TV

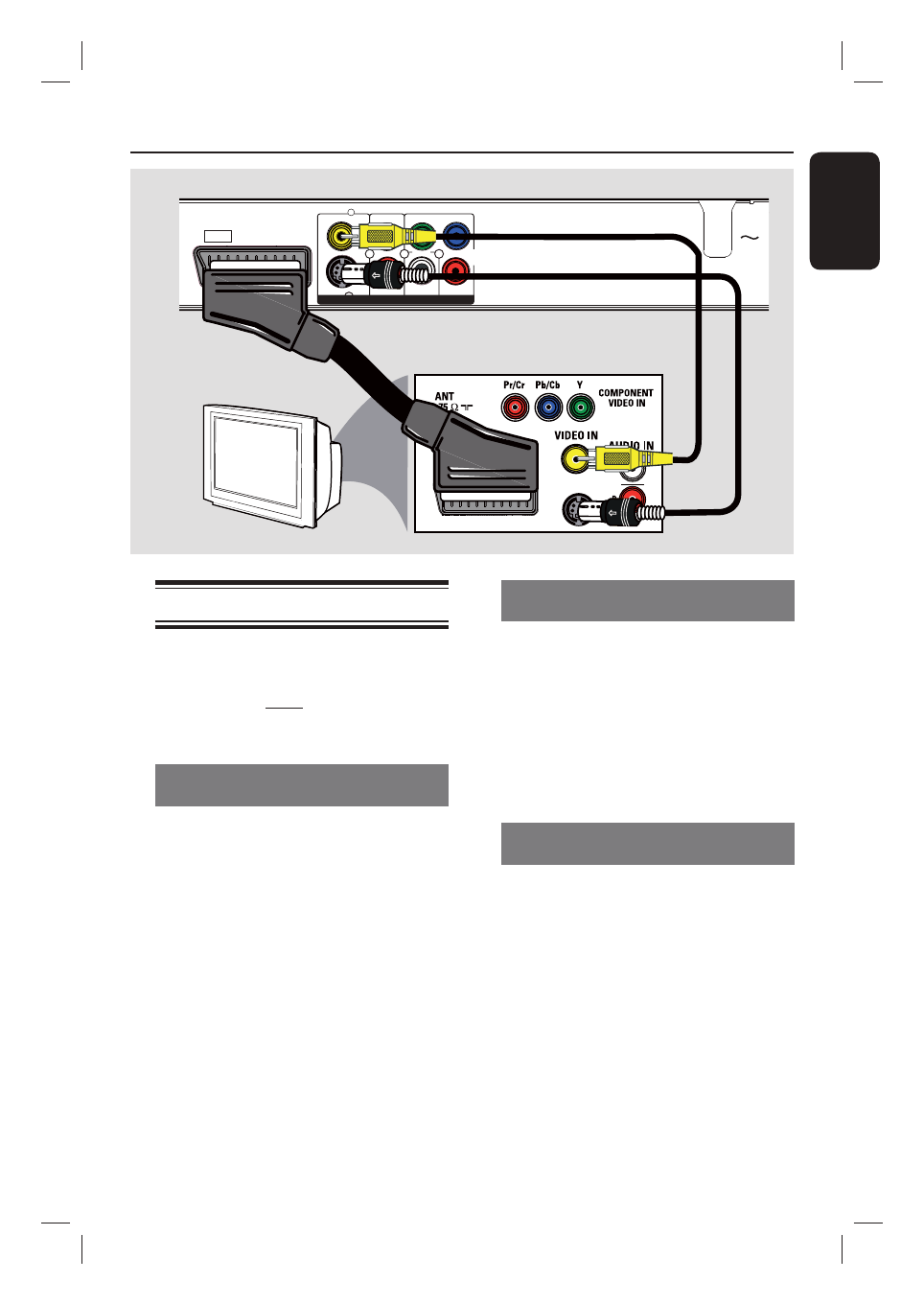

Вариант 1

Вариант 2

Вариант 3
