Русский

22

Вариант 2. Использование
разъема S-VIDEO In или
VIDEO In

Используйте подключение S-VIDEO, если
камера работает в стандарте Hi8 или
S-VHS (C). При этом достигается очень
хорошее качество изображения.

Вместо него вы можете использовать
подключение через разъем VIDEO, если
видеокамера имеет только один
видеовыход (композитного видеосигнала
(CVBS)). При этом достигается хорошее
качество изображения.

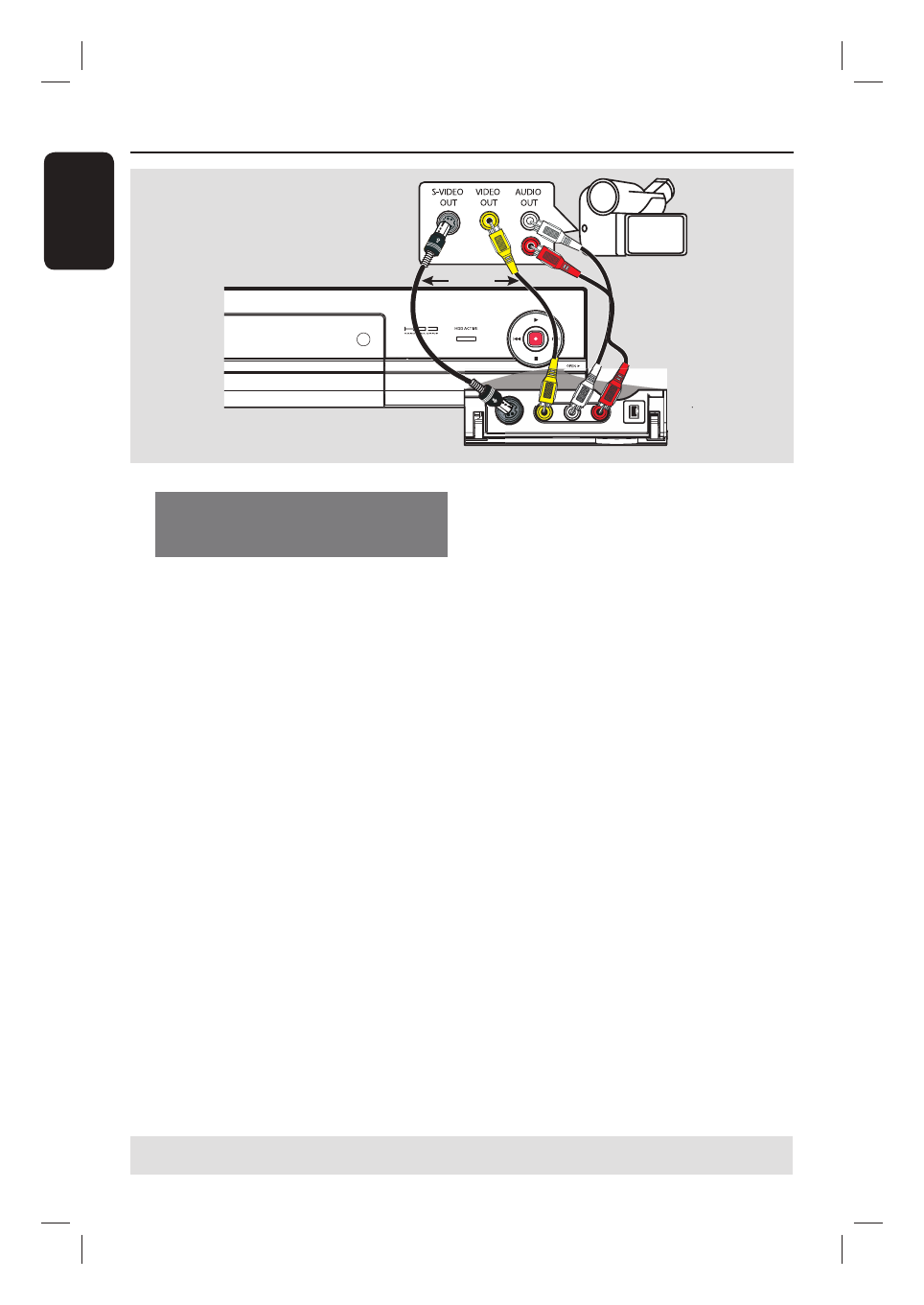

A

 Подключите разъем

VIDEO

 (CAM1) или

S-VIDEO

 (CAM2) передней панели

устройства записи к соответствующему
выходному разъему S-VHS или видеовыходу
видеокамеры.

B

  С помощью аудиокабеля (красный и белый

разъемы) подключите разъемы

AUDIO L/R

передней панели устройства записи к
выходным аудиоразъемам видеокамеры.

Перед началом работы, многократным
нажатием кнопки

SOURCE

 на пульте ДУ,

выберите в качестве входного сигнала
CAM1 или CAM2, в зависимости от типа
подключения. Дополнительные сведения
см. в главе “Запись”.

Шаг 2. Дополнительные подключения

(продол жение)

СОВЕТ:

Обратитесь к руководству пользователя по соответствующему подключенному устройству, чтобы
узнать о других способах соединения.

L

R

B

A

ИЛИ
