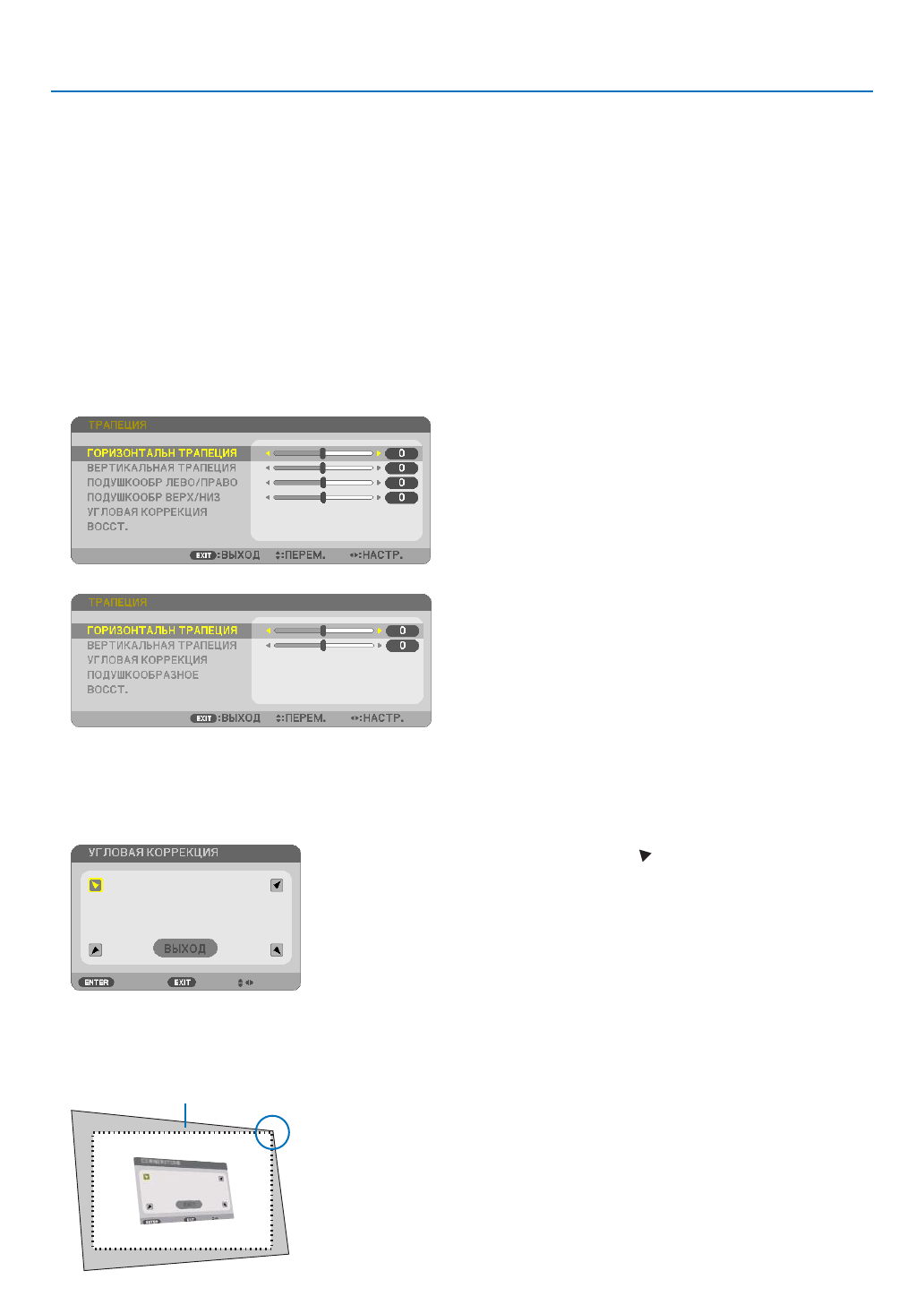

28
3. Удобные функции
❺
Использование 4-х точечной схемы для коррекции
трапецеидальных искажений [УГЛОВАЯ КОРРЕКЦИЯ]
Используйте функции [УГЛОВАЯ КОРРЕКЦИЯ] и [ПОДУШКООБРАЗНОЕ] для коррекции трапецеидального искажения,
удлиняя или укорачивая верхний, нижний, левый или правый край проецируемого изображения, чтобы оно стало
прямоугольным.
Перед выполнением коррекции
Коррекция ТРАПЕЦИИ имеет свойства: ТРАПЕЦИЯ (ГОРИЗОНТАЛЬНАЯ/ВЕРТИКАЛЬНОЕ), ПОДУШКООБРАЗНОЕ и УГЛОВАЯ
КОРРЕКЦИЯ. Если скорректировано значение либо ТРАПЕЦИЯ, либо ПОДУШЕЧКА, функции ГОРИЗОНТАЛЬН ТРАПЕЦИЯ
и ВЕРТИКАЛЬНАЯ ТРАПЕЦИЯ отключены. В этом случае, ВОССТ. скорректированные значения и перезапустите, чтобы
скорректировать искажение
Угловая коррекция
1. Нажмите кнопку ТРАПЕЦИЯ без отображения меню.
[P554W/P474W/P604X/P603X]
[P554U/P474U]
Отобразится экран ТРАПЕЦИЯ.
• Нажмите кнопку KEYSTONE (ТРАПЕЦИЯ) при использовании пульта дистанционного управления.
• См. стр. для получения информации о функции ПОДУШЕЧКА.
2. Нажмите кнопку
▼
для выбора параметра [УГЛОВАЯ КОРРЕКЦИЯ] и нажмите кнопку ENTER (ВВОД).
На рисунке показан выбор верхнего левого значка (
).
Отобразится окно УГЛОВАЯ КОРРЕКЦИЯ.
3. Спроецируйте изображение так, чтобы экран был меньше области проекции.
4. Захватите один из углов изображения и совместите его с соответствующим углом экрана.
Проецируемое изображение
На рисунке показан верхний правый угол.
