8. Приложение
❶
Поиск и устранение неисправностей
Этот раздел поможет решить проблемы, которые могут возникать при подготовке к работе и в процессе эксплуатации
проектора.
Функции индикаторов
②
①
③
①

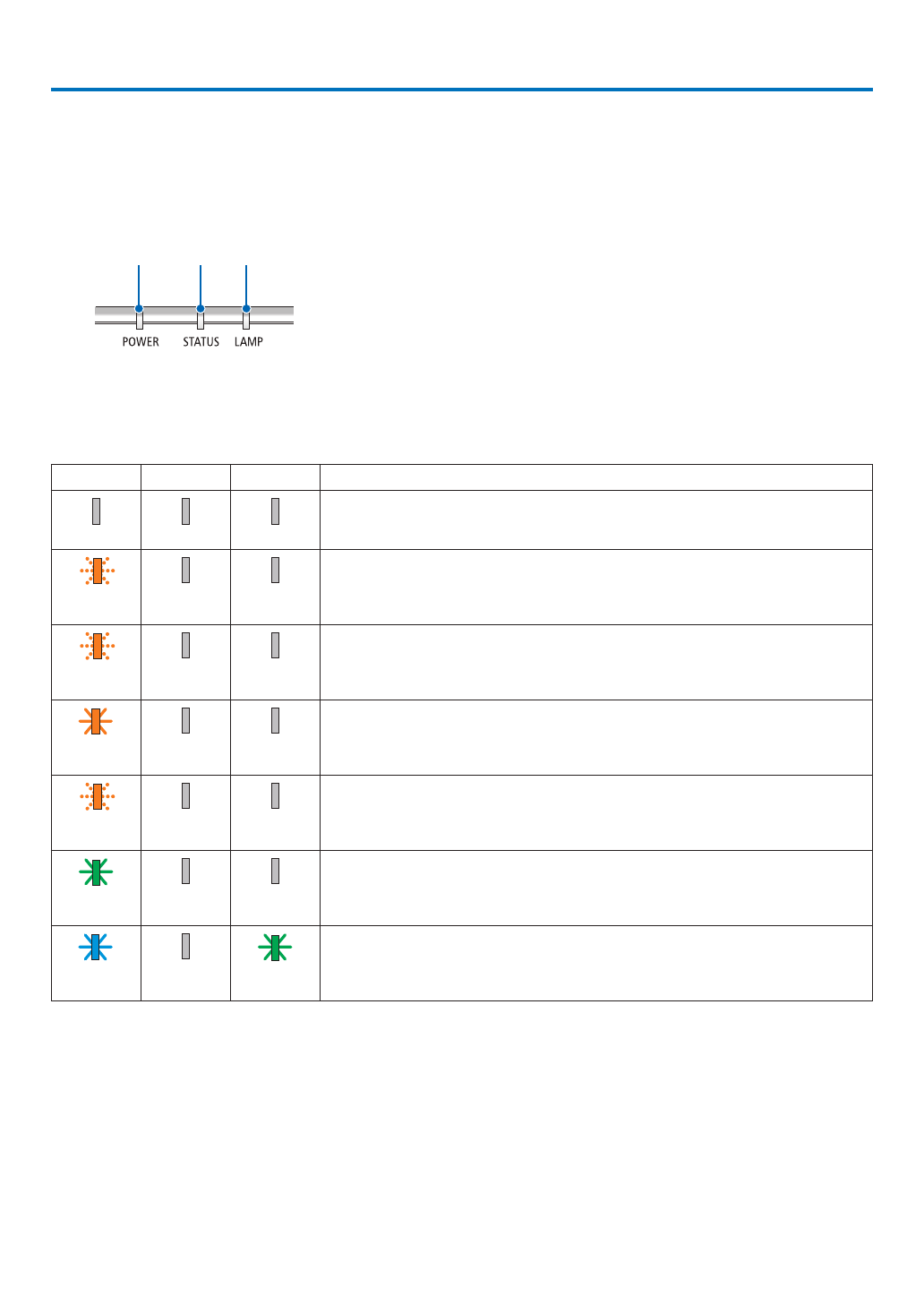

Индикатор POWER
Этот индикатор информирует о состоянии питания проектора.
②
Индикатор STATUS
Этот индикатор горит/мигает при нажатии кнопки во время использования
функции БЛОК. ПАНЕЛИ УПРАВЛ. или при выполнении определенных
операций.
③
Индикатор LAMP
Этот индикатор информирует о состоянии лампы, времени использования
лампы и состоянии ЭКО режима.
Сообщение индикатора (сообщение о состоянии)
POWER
STATUS
LAMP
Состояние проектора
Питание выключено
Выкл.
Выкл.
Выкл.
В режиме ожидания (режим ожидания – ОЖИДАНИЕ СЕТИ и сеть готова к работе)
Оранжевый
(мигает*
1
)
Выкл.
Выкл.
В режиме ожидания (сеть недоступна)
Оранжевый
(мигает*
2
)
Выкл.
Выкл.
В режиме ожидания (режим ожидания – ОЖИДАНИЕ СЕТИ и сеть доступна)
Оранжевый
(горит)
Выкл.
Выкл.
Время включения при активации таймера программы. (в режиме ожидания)
Оранжевый
(мигает*
3
)
Выкл.
Выкл.
В спящем режиме
Зеленый
(горит)
Выкл.
Выкл.
Запитанное состояние (ЭКО режим выключен)
Синий
(горит)
Выкл.
Зеленый
(горит)
