7
1. Введение

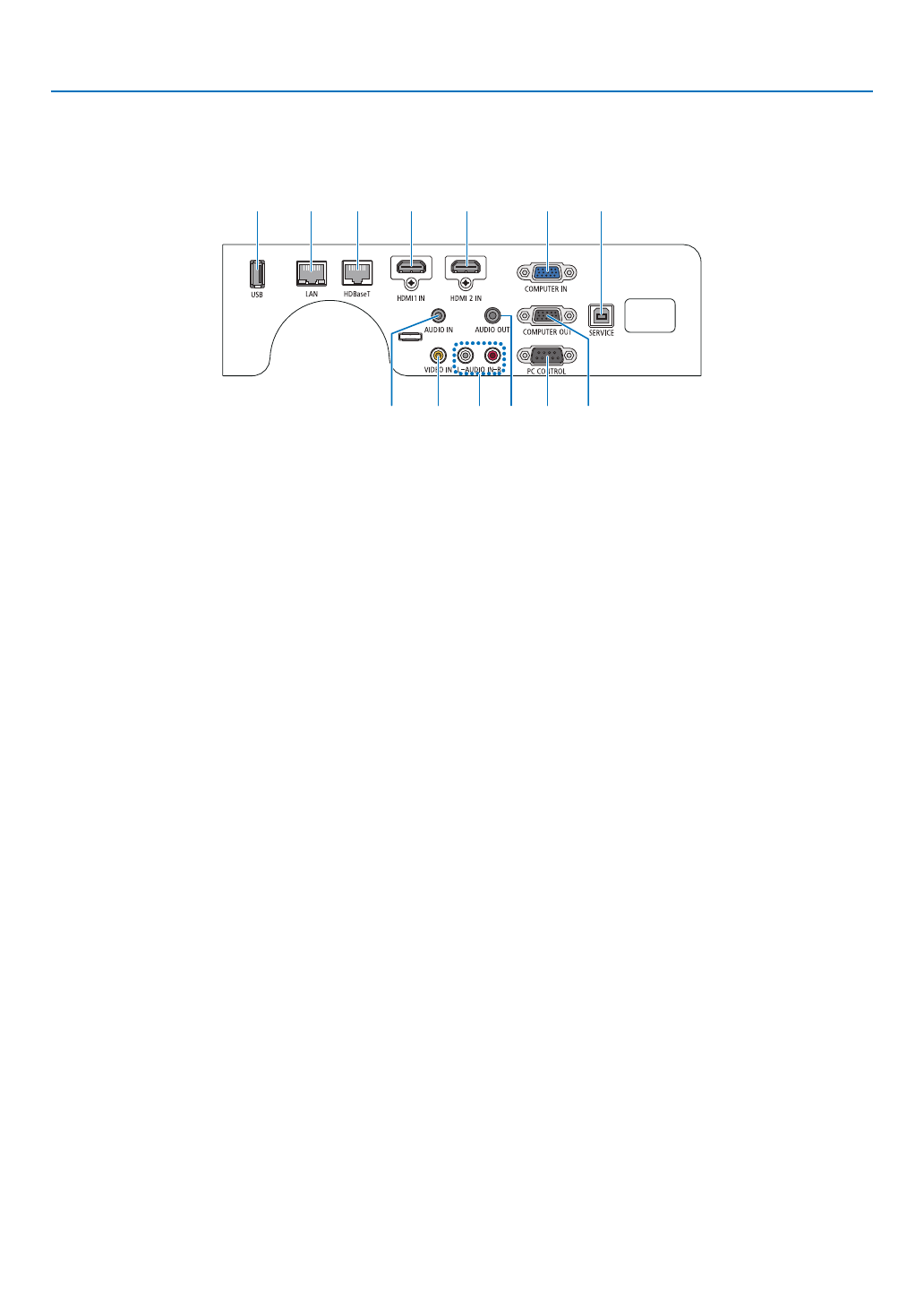

Функции панели разъемов
1. COMPUTER IN/Компонентный входной разъем
(Mini D-Sub 15 Pin)
(
→
стр.
2. Мини-гнездо COMPUTER AUDIO IN (стереофони-
ческое мини-гнездо)
(
→
стр.
3. Входной разъем HDMI 1 (тип A)
(
→
стр.
4. Входной разъем HDMI 2 (тип A)
(
→
стр.
5. Порт ОБСЛУЖИВАНИЕ (USB типа В)
(только для технических целей)
6. Разъем COMPUTER OUT (Mini D-Sub 15 Pin)
(
→
стр.
7. Мини-гнездо AUDIO OUT (стереофоническое
мини-гнездо)
(
→
стр.
8. Разъем VIDEO IN (RCA)
(
→
стр.
9. AUDIO IN L, R (RCA)
(
→
стр.
10. Порт LAN (RJ-45)
(
→
стр.
11. Порт USB (тип A)
Для модуля памяти USB
(
→
стр.
12. Порт PC CONTROL (D-Sub 9 Pin)
(
→
стр.
)
К этому порту можно подключить персональный
компьютер или систему управления. В результате
проектором можно управлять с помощью серийного
протокола связи. Для авторов собственных программ
на стр.
приведены типичные коды управления с
ПК.
13. Порт HDBaseT (RJ-45)
(
→
стр.
)
1
2
4
3
13
10
11
9
8
7 12 6
5
