97
6. Установка и подключение

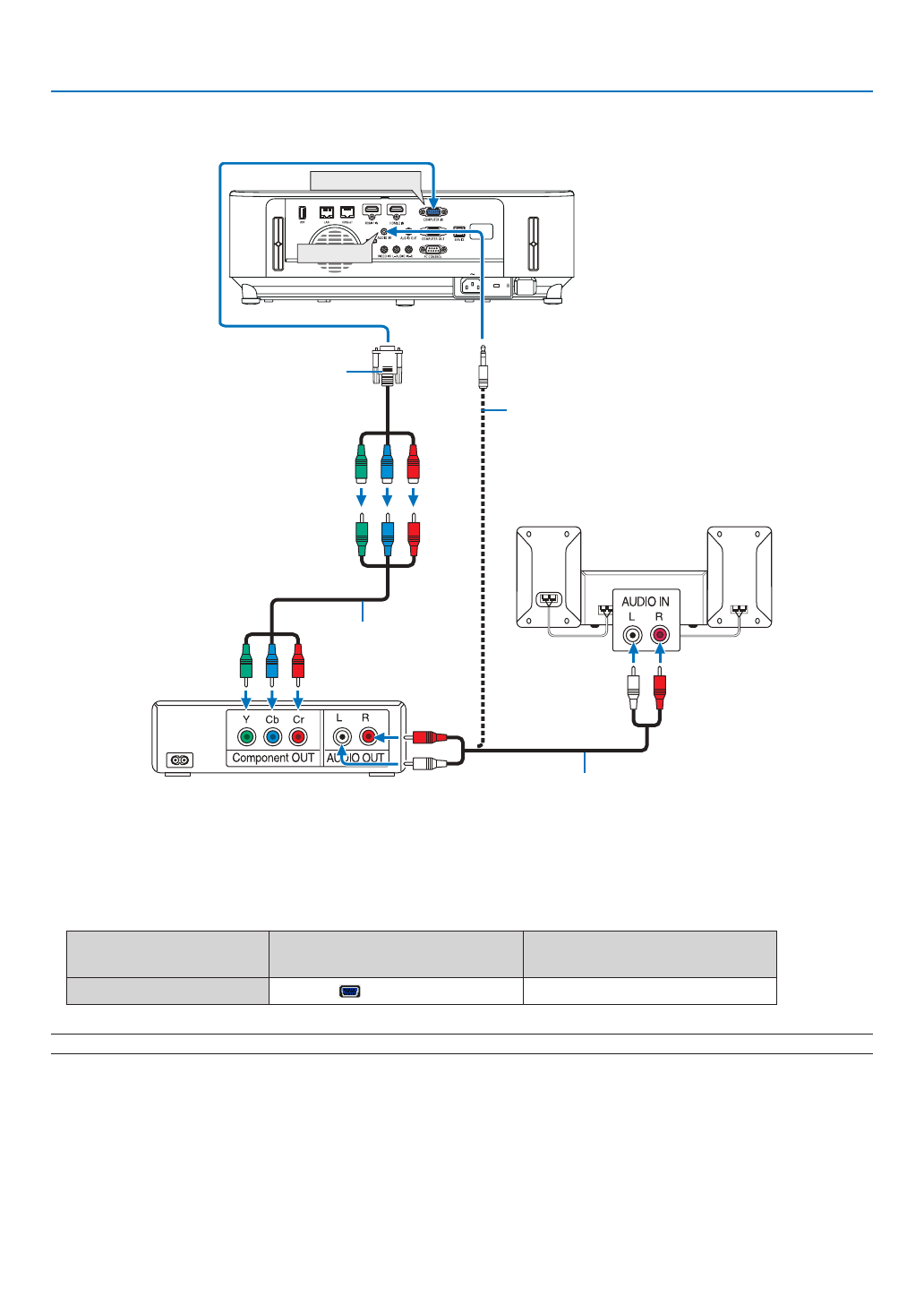

Подключение компонентного входа
Компонентный сигнал будет отображен автоматически. Если этого не произошло, выберите меню [ВКЛ.]
→
[ОПЦИИ(1)]
→
[ВЫБОР СИГНАЛА]
→
[КОМПЬЮТЕР] и поставьте метку для селекторной кнопки Компонент.
• После включения проектора выберите название источника для соответствующего входного разъема.
Входной разъем
Кнопка ИСТ. на корпусе проек
-
тора
Кнопка на пульте дистанционно
-
го управления
COMPUTER IN
КОМПЬЮТЕР
(COMPUTER 1)
ПРИМЕЧАНИЕ: Информацию о требованиях к видеовыходу DVD-проигрывателя можно получить из инструкции к проигрывателю.
COMPUTER IN
AUDIO IN
15-штырьковый к RCA (охватывающий) ×
трехпроводной адаптер (ADP-CV1E)
Стереофонический аудиокабель для RCA с мини-штеке
-
ром (не входит в комплект)
Компонентный видео-
сигнал RCA × тройной
кабель (в комплект по-
ставки не входит)
Кабель аудиосигнала (в комплект поставки не
входит)
DVD-проигрыватель
Аудиооборудование
