95
6. Установка и подключение

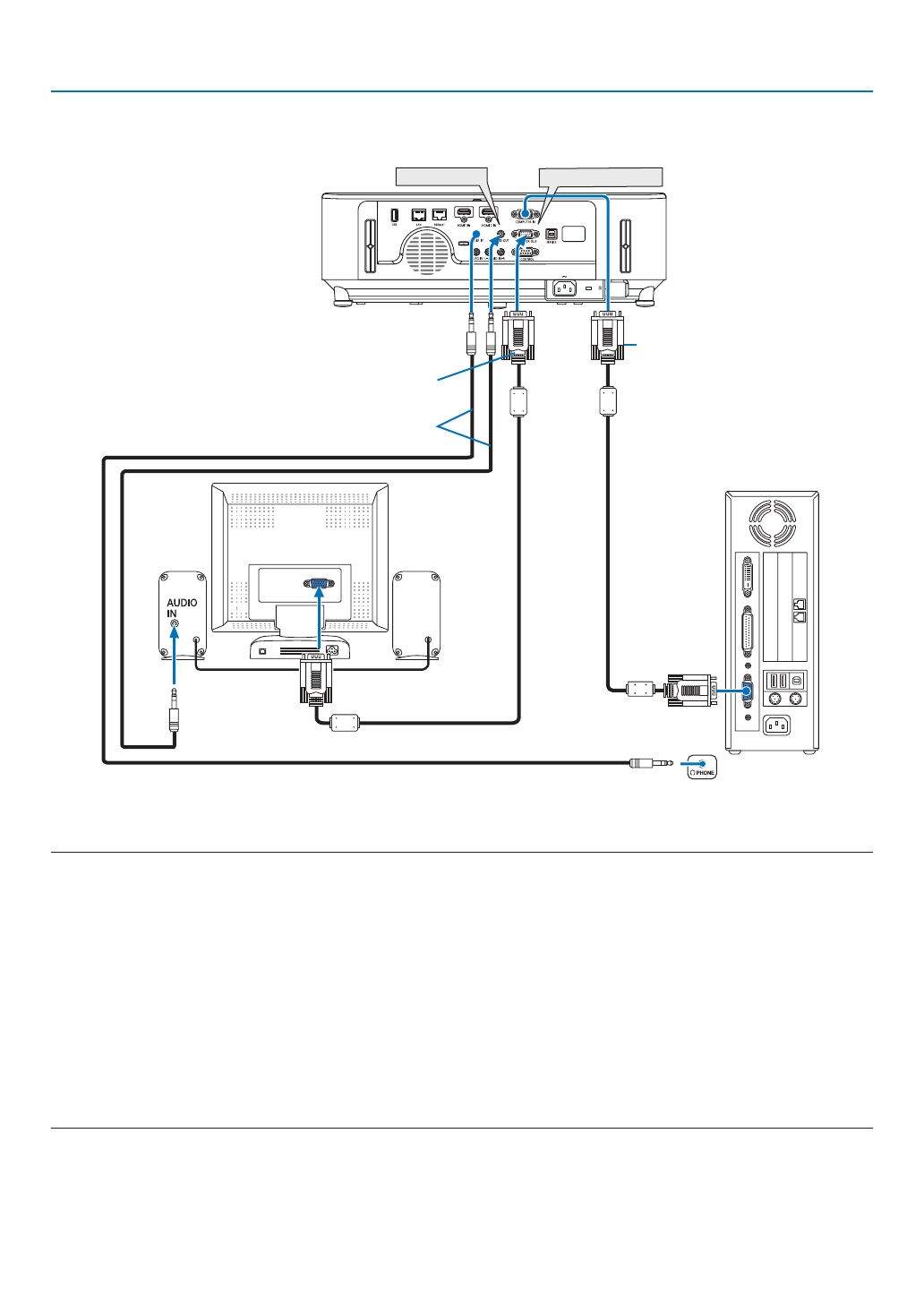

Подключение внешнего монитора
К проектору можно подключить отдельный внешний монитор для параллельного просмотра на мониторе проециру
-
емого компьютерного аналогового изображения.
ПРИМЕЧАНИЕ:
• Разъем AUDIO OUT не поддерживает разъем для наушников.
• Когда подключено звуковое оборудование, динамик проектора отключен.
• Выходной сигнал из COMPUTER OUT данного проектора предназначен для проецирования изображения только на одном дисплее.
• Если сигнал не применяется более 3 минут в состоянии режима ожидания проектора, когда ОЖИДАНИЕ СЕТИ задано в режиме ожидания, выход из разъема
COMPUTER OUT или AUDIO OUT будет остановлен. В этом случае выньте кабель компьютера и установите его обратно после ввода видео сигнала
Разъем Monitor out и спящий режим:
• Разъем COMPUTER OUT не будет работать, если [НОРМАЛЬНОЕ] выбрано для [РЕЖИМ ОЖИДАНИЯ].
Разъем COMPUTER OUT будет работать только в спящем режиме.
Подача сигнала с разъема COMPUTER IN переведет проектор в спящий режим, который позволяет использовать разъем COMPUTER OUT и мини-джек AUDIO
OUT.
Спящий режим является одним из режимов ожидания. Спящий режим не может быть выбран из меню.
• В режиме ожидания сети будет слышаться звук для последнего просмотренного источника компьютерного или видеосигнала.
Сигнал, преобразованный из разъема BNC в COMPUTER IN, не будет выводиться в режиме ожидания и в спящем режиме.
AUDIO OUT
COMPUTER OUT
Компьютерный кабель (VGA) (в ком-
плект поставки не входит)
Компьютерный кабель (VGA) (вхо
-
дит в комплект поставки)
Стереофонический аудиокабель с мини-
штекером (не входит в комплект)
