2. Проецирование изображения (основные операции)
4. Нажмите кнопку
▲

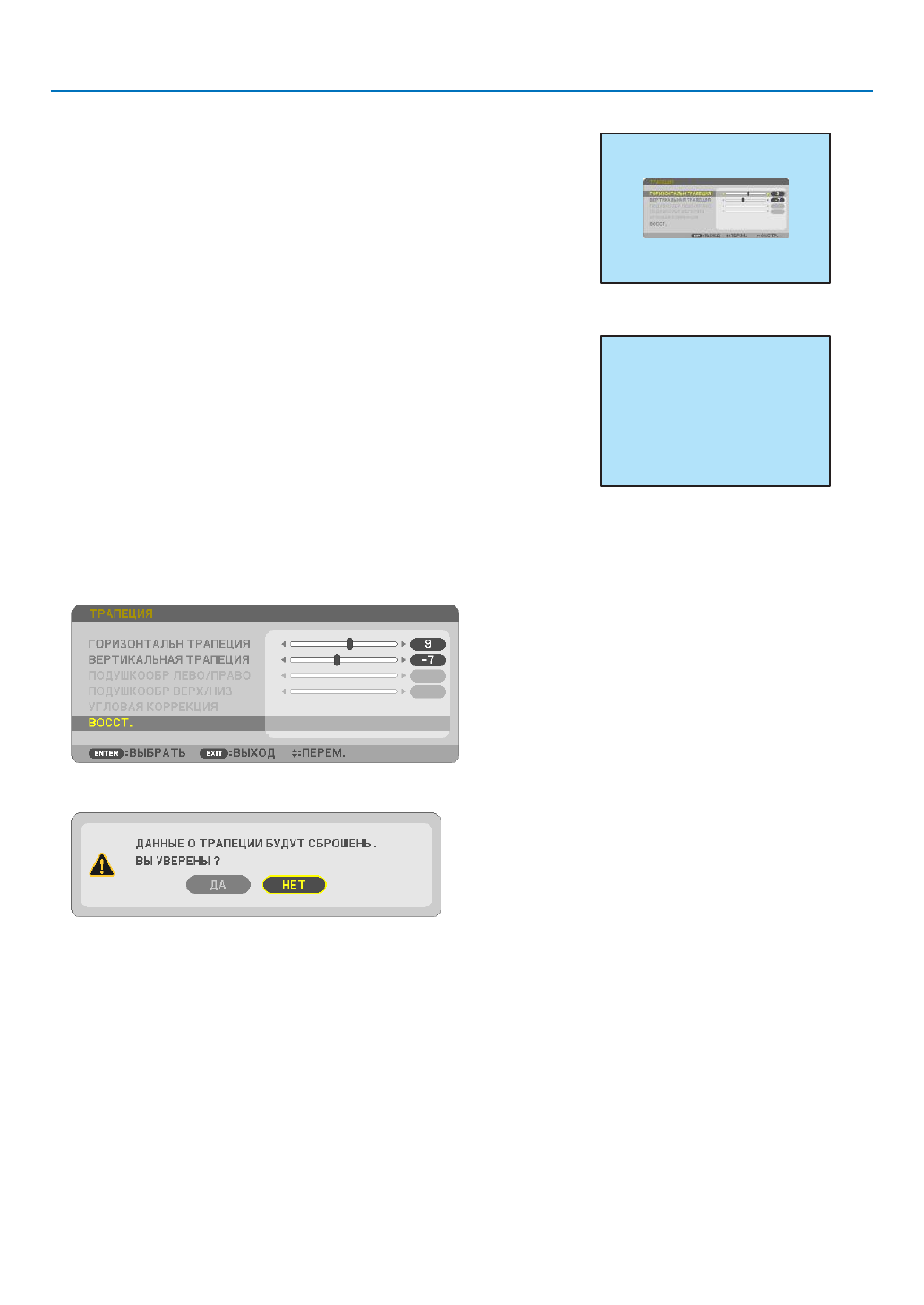

, чтобы выбрать [ГОРИЗОНТАЛЬН ТРАПЕЦИЯ],
а затем с помощью кнопок
◀
или
▶
настройте изображение так,
чтобы верхняя и нижняя стороны проецируемого изображения
стали параллельными.
• Скорректируйте горизонтальное трапецеидальное искажение.
5. Для коррекции трапецеидального искажения повторите шаги 2
и 4.
6. После завершения коррекции трапецеидальных искажений на
-
жмите кнопку EXIT (ВЫХОД).
Экран «Трапеция» закроется.
• Чтобы снова выполнить коррекцию трапецеидальных искажений,
нажмите кнопку
▼
, чтобы отобразить экран «Трапеция», и повто
-
рите шаги 1 -6.
Для возврата к настройкам по умолчанию для корректировки трапецеидальных искажений:
1. Нажмите кнопку
▼
для выбора параметра [ВОССТ.] и нажмите кнопку ENTER (ВВОД).
2. Нажмите кнопку
◀
или
▶
для выбора [ДА] и нажмите кнопку ENTER (ВВОД).
Будут восстановлены настройки по умолчанию.
Все настройки для всех пяти элементов будут восстановлены одновременно.
• Функция ТРАПЕЦИЯ может сделать изображение слегка размытым, так как коррекция выполняется электронно.
