6. Установка и подключение
Подключение к передающему устройству HDBaseT (продается отдельно)
(не поддерживается P603X)
HDBaseT является стандартом соединения для бытовой техники, утвержденным альянсом HDBaseT Alliance.
Используйте доступный в продаже кабель локальной сети для подключения порта HDBaseT проектора (RJ-45) к доступному
в продаже передающему устройству HDBaseT.
Сигналы управления (последовательные и LAN) и сигналы пульта дистанционного контроля (ИК команды) внешнего
устройства поддерживаются только когда питание проектора включено.

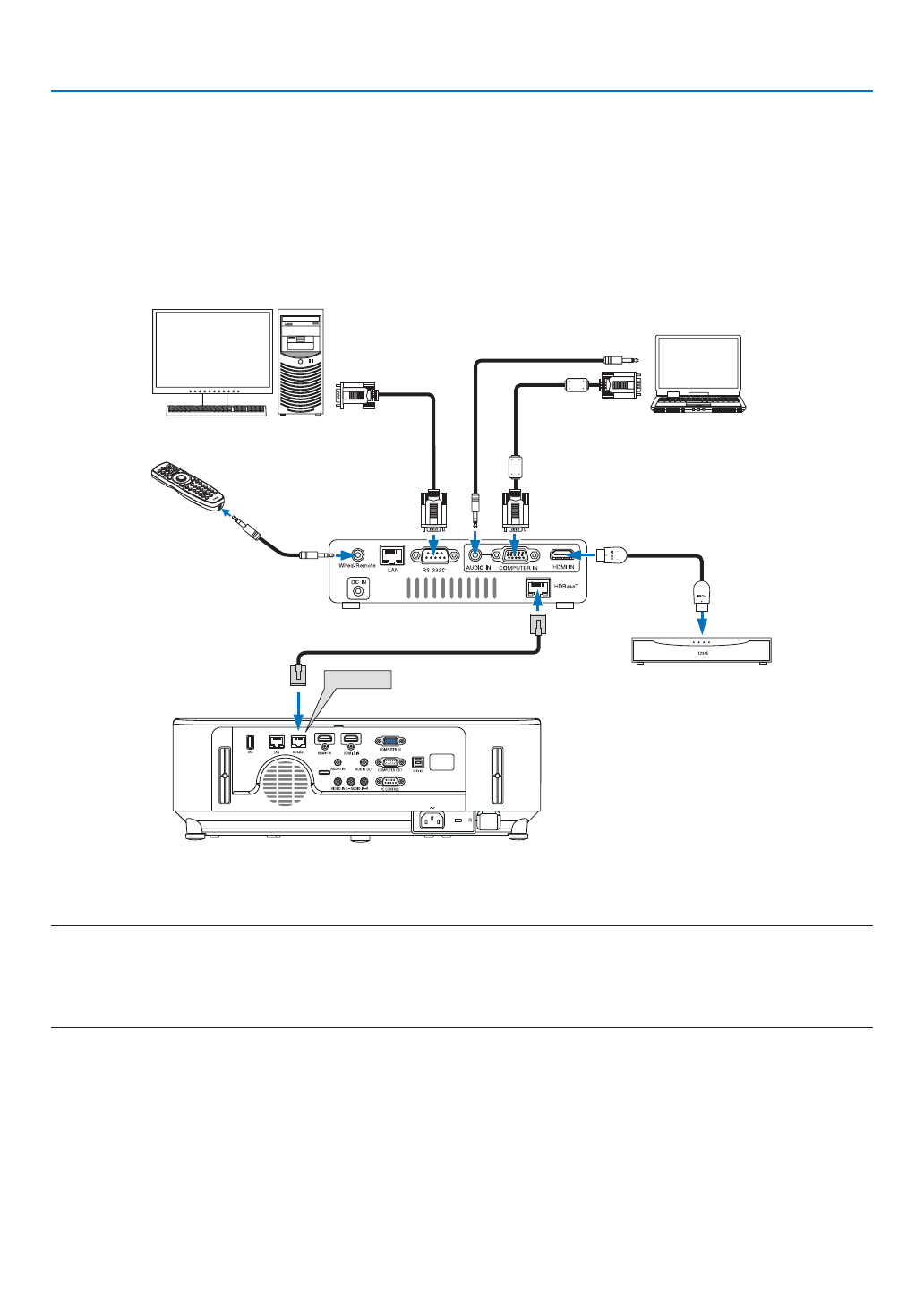

Пример соединения
HDBaseT
Компьютер (для управления)
Компьютер (для вывода)
Пример передающего устройства
Пульт дистанционного
контроля
Видеоустройство с выходным разъемом HDMI
ПРИМЕЧАНИЕ:
• Используйте экранированный кабель витой пары (STP) категории 5е или выше в качестве LAN-кабеля (продается отдельно).
• Максимальное расстояние для передачи по LAN-кабелю составляет 100 м.
• Не используйте другие устройства передачи между проектором и устройством передачи HDBaseT. В результате качество изображения может ухудшиться.
• Не гарантируется работа данного проектора со всеми доступными в продаже передающими устройствами HDBaseT.
