14

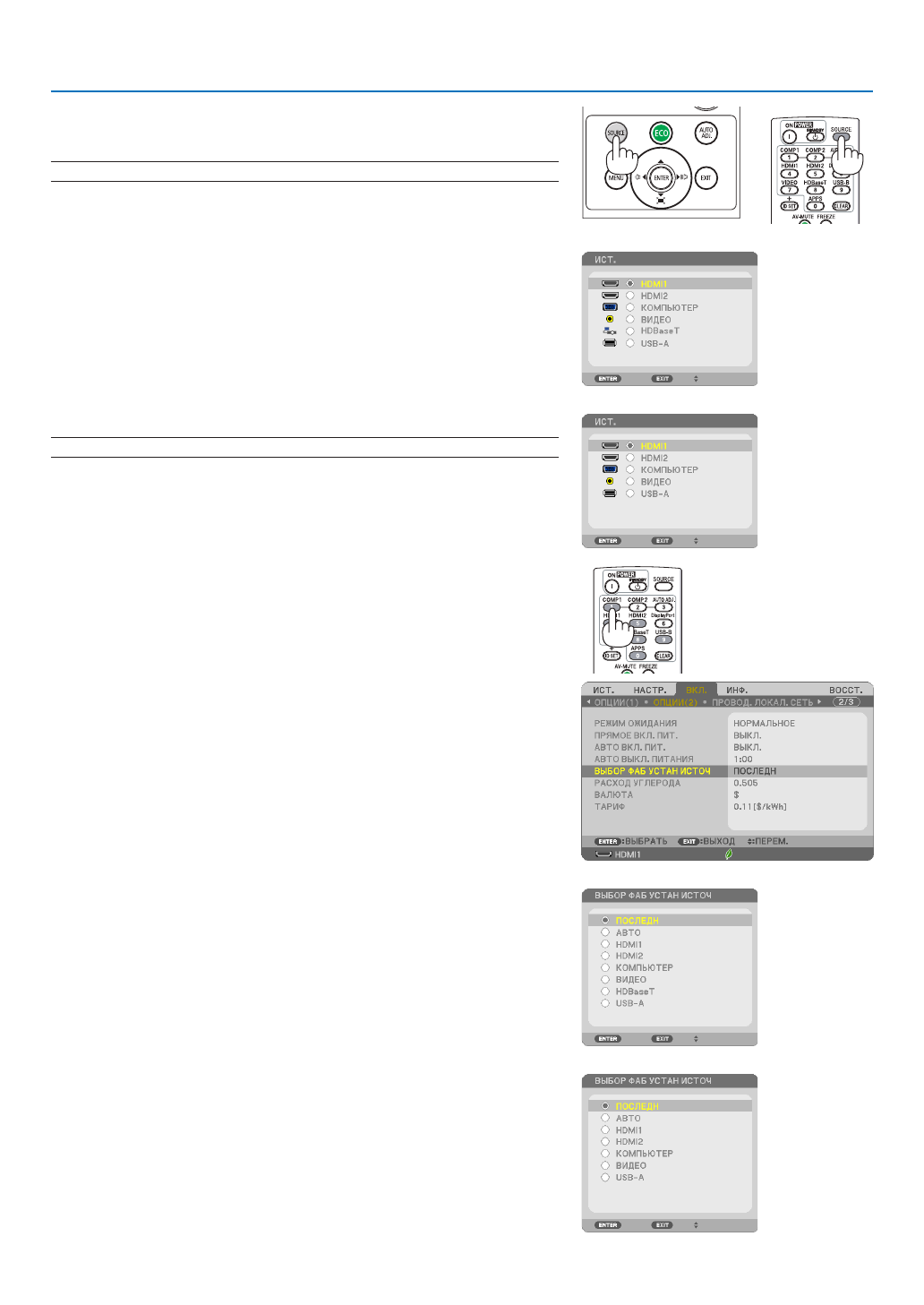

2. Проецирование изображения (основные операции)
❹
Выбор источника
Выбор компьютера или источника видеосигнала
ПРИМЕЧАНИЕ: Включите компьютер или источник видеосигнала, подключенный к проектору.
Автоматическое обнаружение сигнала
Нажмите кнопку SOURCE (ИСТ.) один раз. Проектор произведет поиск
доступного входящего источника и отобразит его. Входящий источник
будет изменяться следующим образом:
HDMI1
→
HDMI2
→
КОМПЬЮТЕР
→
ВИДЕО
→
HDBaseT
→
USB-A
• При отображении экрана SOURCE (ИСТ.), нажмите кнопку SOURCE (ИСТ.)
несколько раз, чтобы выбрать источник входного сигнала.
• HDBaseT не поддерживается P603X.
ПОДСКАЗКА: Если входной сигнал присутствует, данный вход будет пропущен.
Использование пульта дистанционного управления
Нажмите любую из кнопок COMPUTER 1 (КОМПЬЮТЕР 1), HDMI1, HDMI2,
VIDEO (ВИДЕО), HDBaseТ или APPS.
Выбор источника по умолчанию
Вы можете указать какой-либо источник в качестве источника по умол
-
чанию, и он будет отображаться каждый раз при включении проектора.
1. Нажмите кнопку MENU (МЕНЮ).
На экране отобразится меню.
2. Нажмите кнопку
▶
дважды для выбора [ВКЛ.] и кнопку
▼
или ENTER
(ВВОД) для выбора [ОБЩИЕ НАСТРОЙКИ].
3. Нажмите кнопку
▶
четыре раза для выбора [ОПЦИИ(2)].
4. Пять раз нажмите кнопку
▼
, чтобы выбрать [ВЫБОР ФАБ УСТАН
ИСТОЧ] и нажмите кнопку ENTER (ВВОД).
Откроется окно [ВЫБОР ФАБ УСТАН ИСТОЧ].
(
→
5. Выберите какой-либо источник в качестве источника по умолчанию
и нажмите кнопку ENTER (ВВОД).
6. Несколько раз нажмите кнопку EXIT (ВЫХОД), чтобы закрыть
меню.
7. Перезапустите проектор.
На экране отобразится изображение из источника, выбранного в шаге
5.
ПОДСКАЗКА:
• Если проектор находится в режиме ожидания, компьютерный сигнал с компьютера, подключен
-
ного к разъему входного сигнала COMPUTER IN, будет подаваться на проектор и одновременно
проецировать компьютерное изображение.
([АВТО ВКЛ. ПИТ.]
→
стр.
• В ОС Windows 7 комбинация клавиш Windows и P позволяет легко и быстро установить внешний
дисплей.
[P554U/P474U/P554W/P474W/P604X]
[P603X]
[P554U/P474U/P554W/P474W/P604X]
[P603X]
