91
6. Установка и подключение

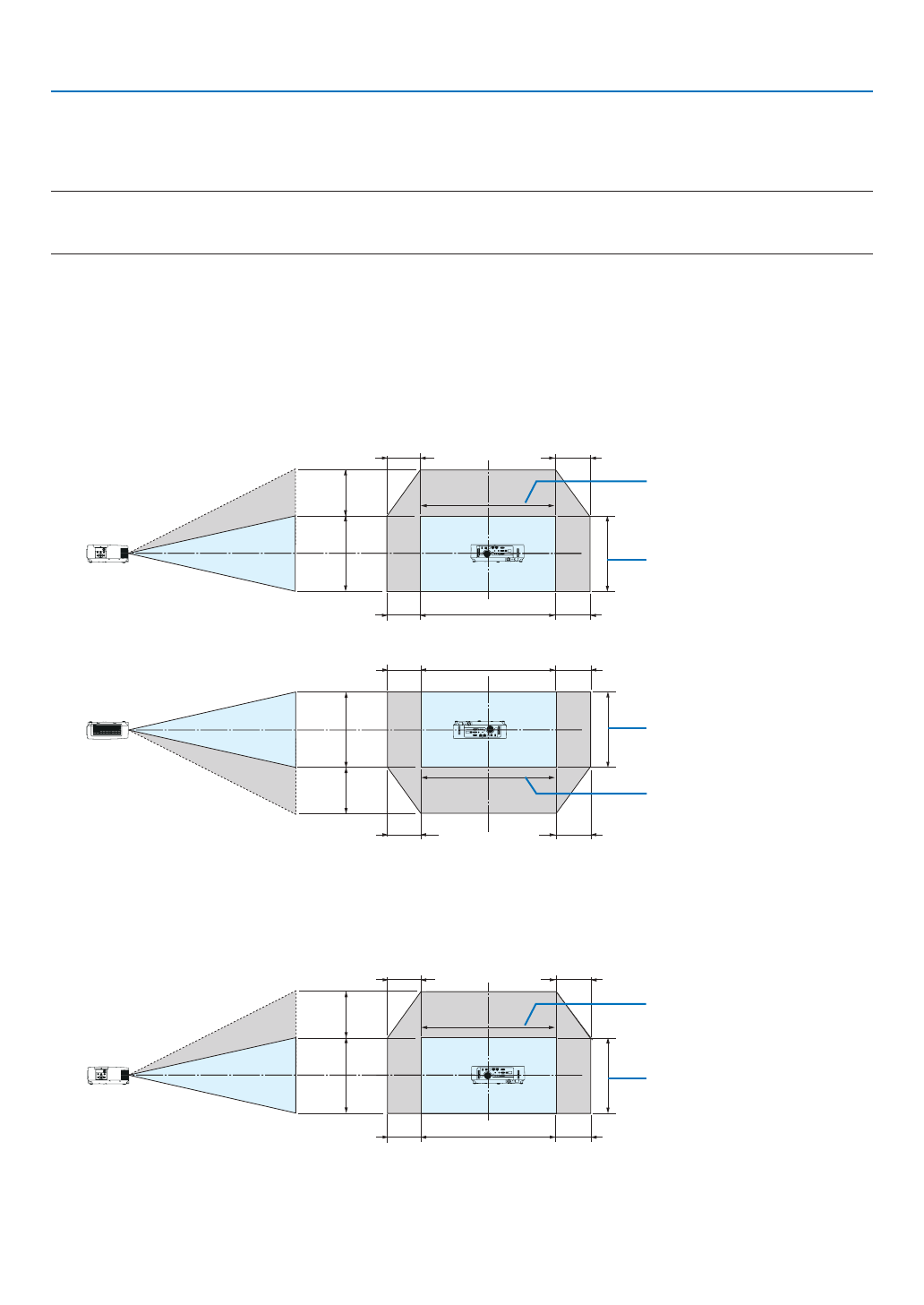

Диапазон смещения объектива
Данный проектор оснащен функцией смещения объектива (
→
стр.
) для настройки положения изображения с по
-
мощью регуляторов. Смещение объектива возможно в приведенном ниже диапазоне.
ПРИМЕЧАНИЕ:
• Если величина смещения объектива превышает показанный ниже диапазон, края проецируемого изображения могут получиться размытыми или за
-
тененными.
Обозначения: V «Вертикально» относится к высоте экрана, и H «Горизонтально» относится к ширине экрана. Диапазон
смещения объектива выражается как коэффициент высоты и ширины соответственно.
[P554U/P474U/P554W/P474W]
Диапазон смещения объектива:
Вертикальное направление: +55%, −0%
Горизонтальное направление: ± 15%
100%V
55%V
100%H
15%H
15%H
15%H
15%H
Высота проецируемого изо
-
бражения
Ширина проецируемого изо
-
бражения
100%V
55%V
100%H
15%H
15%H
15%H
15%H
Высота проецируемого изо
-
бражения
Ширина проецируемого изо
-
бражения
[P604X/P603X]
Диапазон смещения объектива:
Вертикальное направление: +50%, −0%
Горизонтальное направление: ± 15%
100
％
V
50%V
100%H
15%H
15%H
15%H
15%H
Высота проецируемого изо
-
бражения
Ширина проецируемого изо
-
бражения
