2. Проецирование изображения (основные операции)

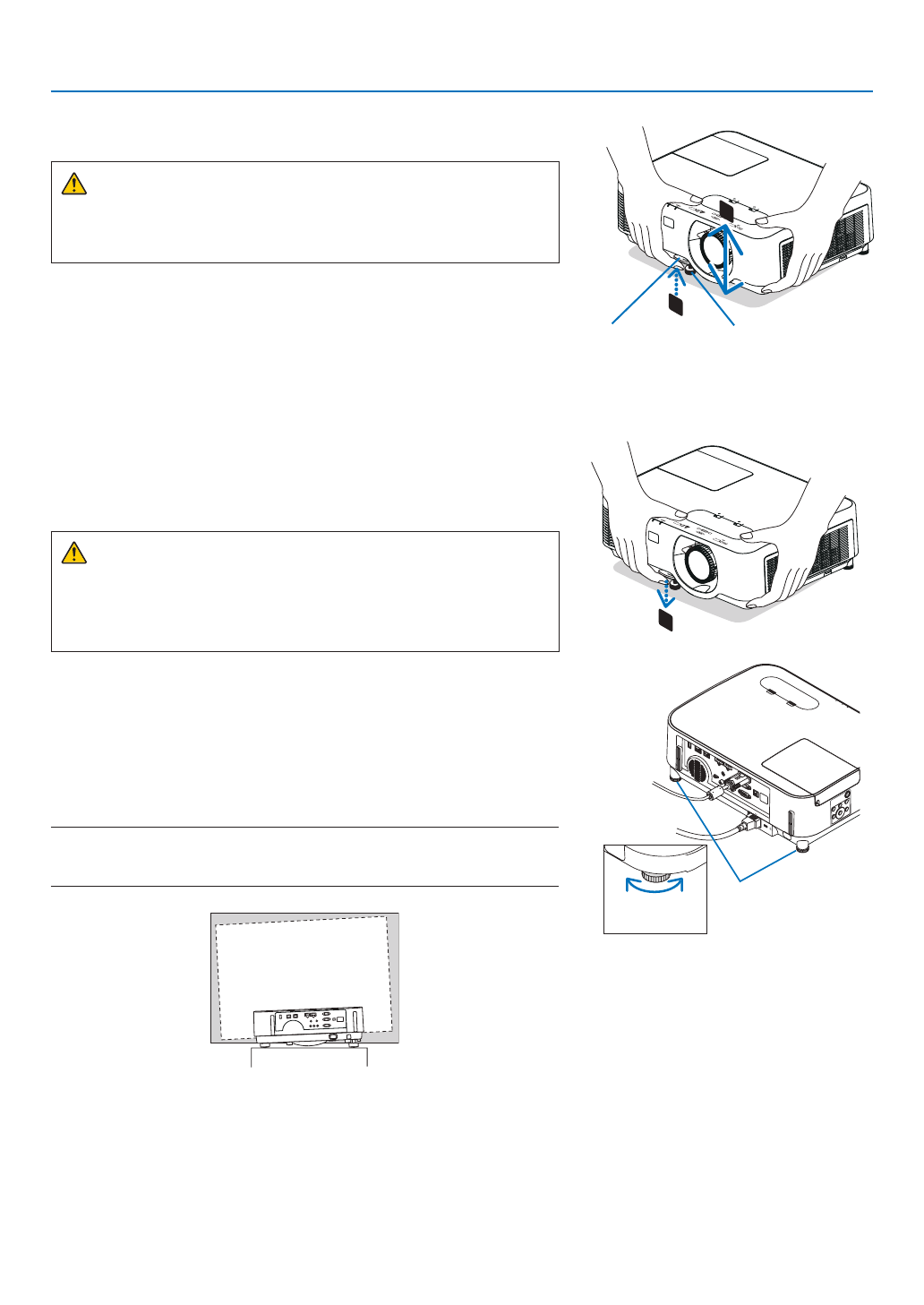

Настройте ножку для регулирования наклона
1. Поднимите передний край проектора.
ВНИМАНИЕ:
Не прикасайтесь к вытяжному отверстию во время настройки ножки
регулировки наклона, поскольку оно может быть горячим во время
работы проектора и после его выключения.
2. Поднимите и удерживайте настраиваемый рычаг ножки для регу-
лирования наклона в передней части проектора, чтобы удлинить
ножку регулировки наклона.
3. Опустите переднюю часть проектора до требуемой высоты.
4. Отпустите настраиваемый рычаг ножки регулировки наклона
для блокировки настраиваемой ножки регулировки наклона.
Ножку регулировки наклона можно выдвигать на расстояние до 40 мм.
Имеется примерно 10 градусов (вверх) настройки для передней части
проектора.
Поверните заднюю ножку на необходимую высоту для выравнивания
изображения на поверхности проецирования.
ВНИМАНИЕ:
• Не используйте ножку для регулирования наклона не по назначению.
Использование этой ножки для других целей, например, для пере
-
носки или подвешивания проектора (на стену или потолок) может
привести к повреждению проектора.
Настройка наклона изображения влево и вправо [Задняя
ножка]
• Поверните заднюю ножку.
Задняя ножка может выдвигаться на расстояние до 12 мм. Вращение
задней ножки позволяет размещать проектор горизонтально.
ПРИМЕЧАНИЕ:
• Не удлиняйте заднюю ножку на высоту, превышающую допустимый предел (12 мм). Это может
вызвать выход задней ножки из проектора.
Вверх
Вниз
Задняя ножка
Ножка для регулиро-
вания наклона
Рычаг ножки для
регулирования
наклона
2
1
3
