20

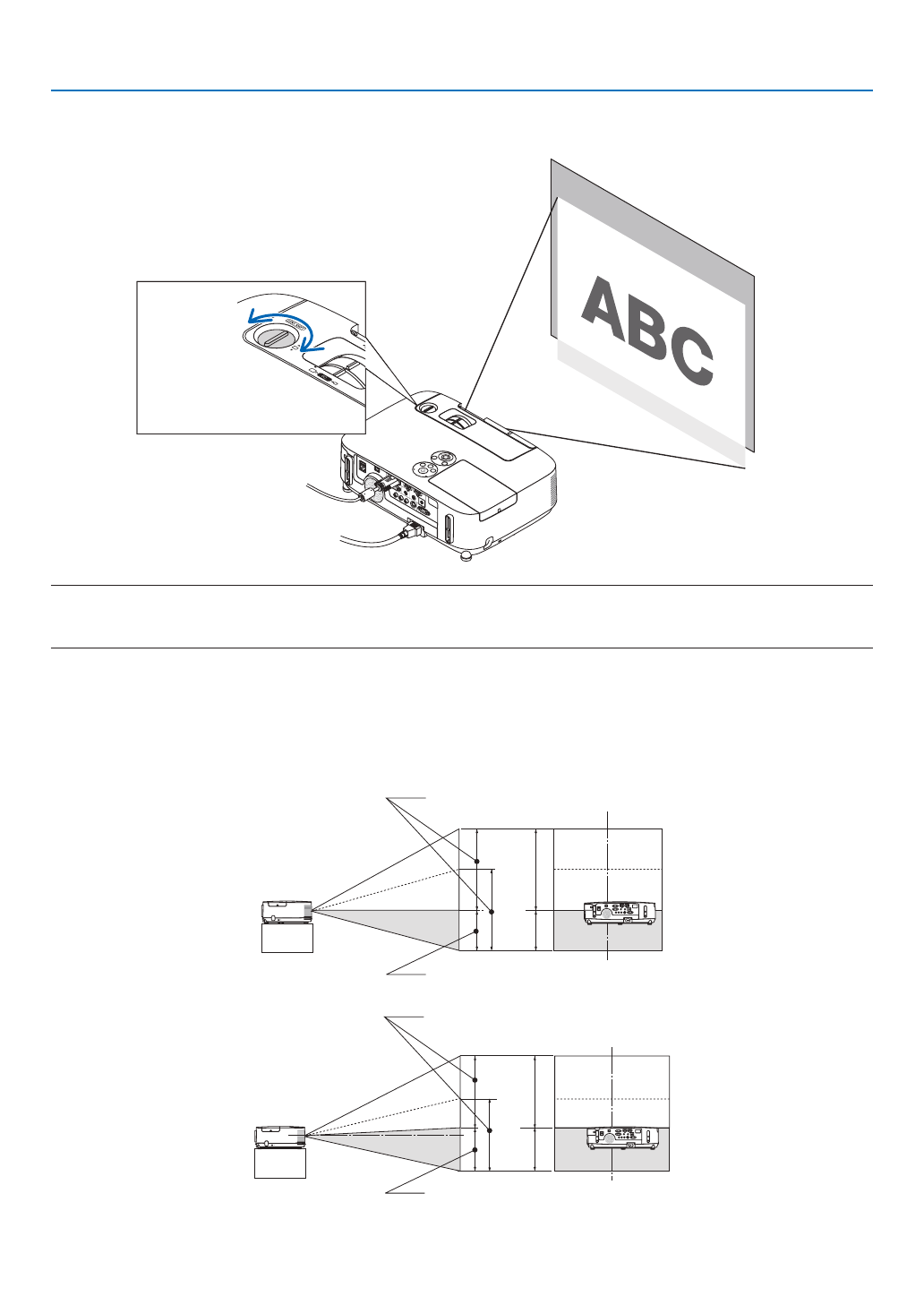

2. Проецирование изображения (основные операции)
Настройка положения проецируемого изображения по вертикали (Сдвиг объектива)
Поверните регулятор сдвига объектива.
Вниз
Вверх
Регулятор сдвига объектива
ПРИМЕЧАНИЕ:
Поворот регулятора сдвига ограничен максимально возможным сдвигом объектива вниз и вверх. Не прикладывайте усилий для вращения регулятора, это
может повредить проектор.
ПОДСКАЗКА:
Сдвиг объектива можно отрегулировать в приведенном ниже диапазоне. Если Вам нужно поднять изображение выше этого предела, воспользуйтесь ножкой
для регулирования наклона.
Проецирование фронтальное со стола
[P501X/P451X/PE501X]
[P451W/P401W]
Высота проекции
Высота проекции
Диапазон вертикального сдвига (0 – 0,5V)
Диапазон вертикального сдвига (0 – 0,6V)
