149
6. Установка и подключение

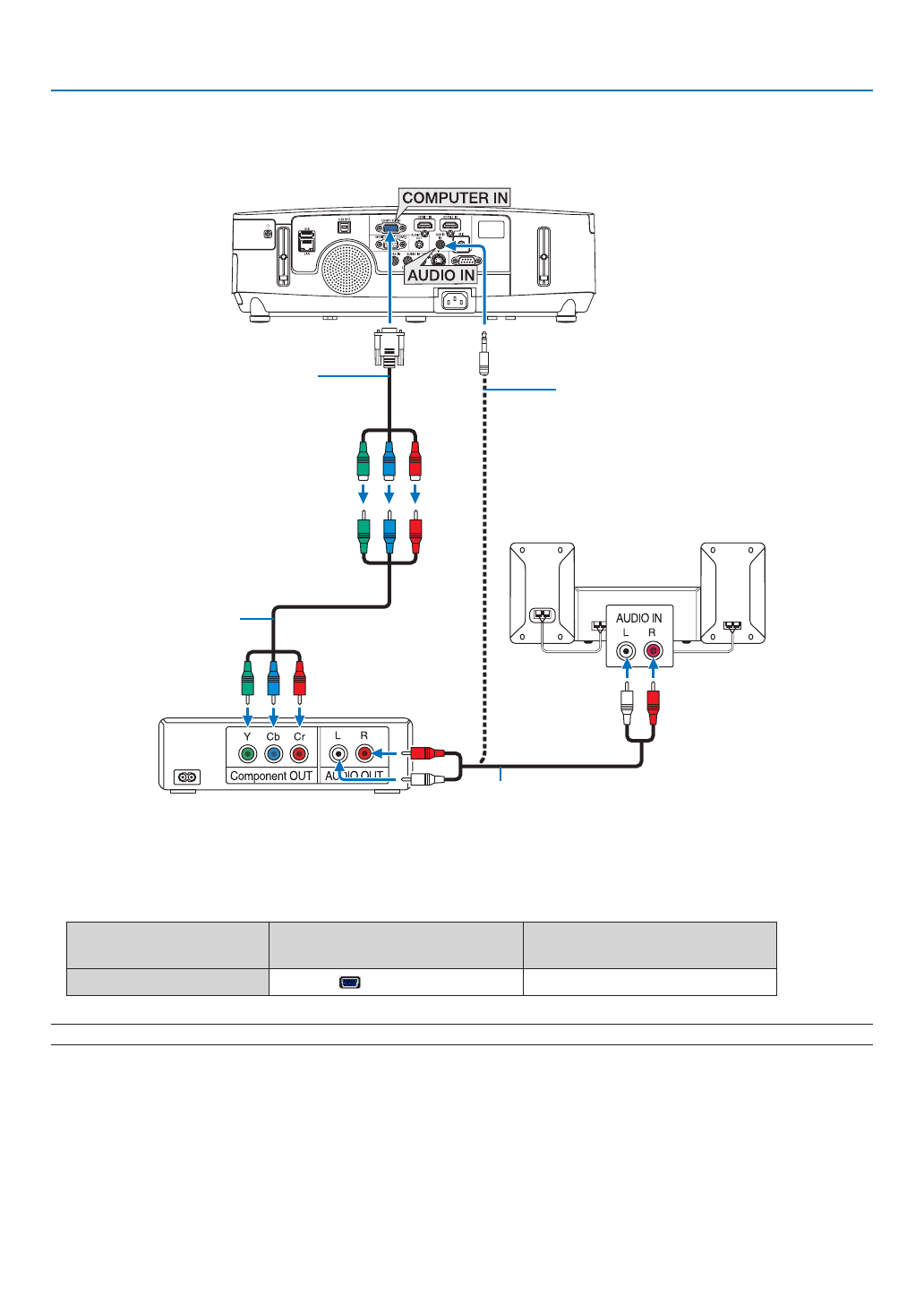

Подключение компонентного входа
Компонентный сигнал будет отображен автоматически. Если этого не произошло, выберите меню [ВКЛ.]
→
[ОП
-
ЦИИ(1)]
→
[ВЫБОР СИГНАЛА]
→
[КОМПЬЮТЕР] и поставьте метку для селективная кнопки Компонент.
• После включения проектора выберите имя источника для соответствующего входного разъема.
Входной разъем
Кнопка ИСТ. на корпусе проектора
Кнопка на пульте дистанционно
-
го управления.
COMPUTER IN
КОМПЬЮТЕР
(COMPUTER 1)
ПРИМЕЧАНИЕ: Информацию о требованиях к видеовыходу DVD-проигрывателя можно получить из инструкции к проигрывателю.
Кабель аудиосигнала (в комплект поставки не входит)
15-штыревой к RCA (охва-
тывающий) × трехпрово-
дной адаптер (ADP-CV1E)
Стереофонический аудиокабель
для RCA с мини-штекером (не
входит в комплект)
Компонентный видеосигнал
RCA × тройной кабель (в ком-
плект поставки не входит)
DVD-проигрыватель
Аудиооборудование
