6. Установка и подключение
Подключение к проводной локальной сети (не поддерживается PE501X)
Стандартная модель проектора оснащена портом проводной локальной сети (RJ-45), через который можно подклю
-
чаться к локальной сети с помощью кабеля проводной локальной сети.
Чтобы использовать соединение по локальной сети, необходимо установить локальную сеть в меню проектора. Вы
-
берите [ВКЛ.]
→
[ПРОВОД. ЛОКАЛ. СЕТЬ]. (
→
стр.

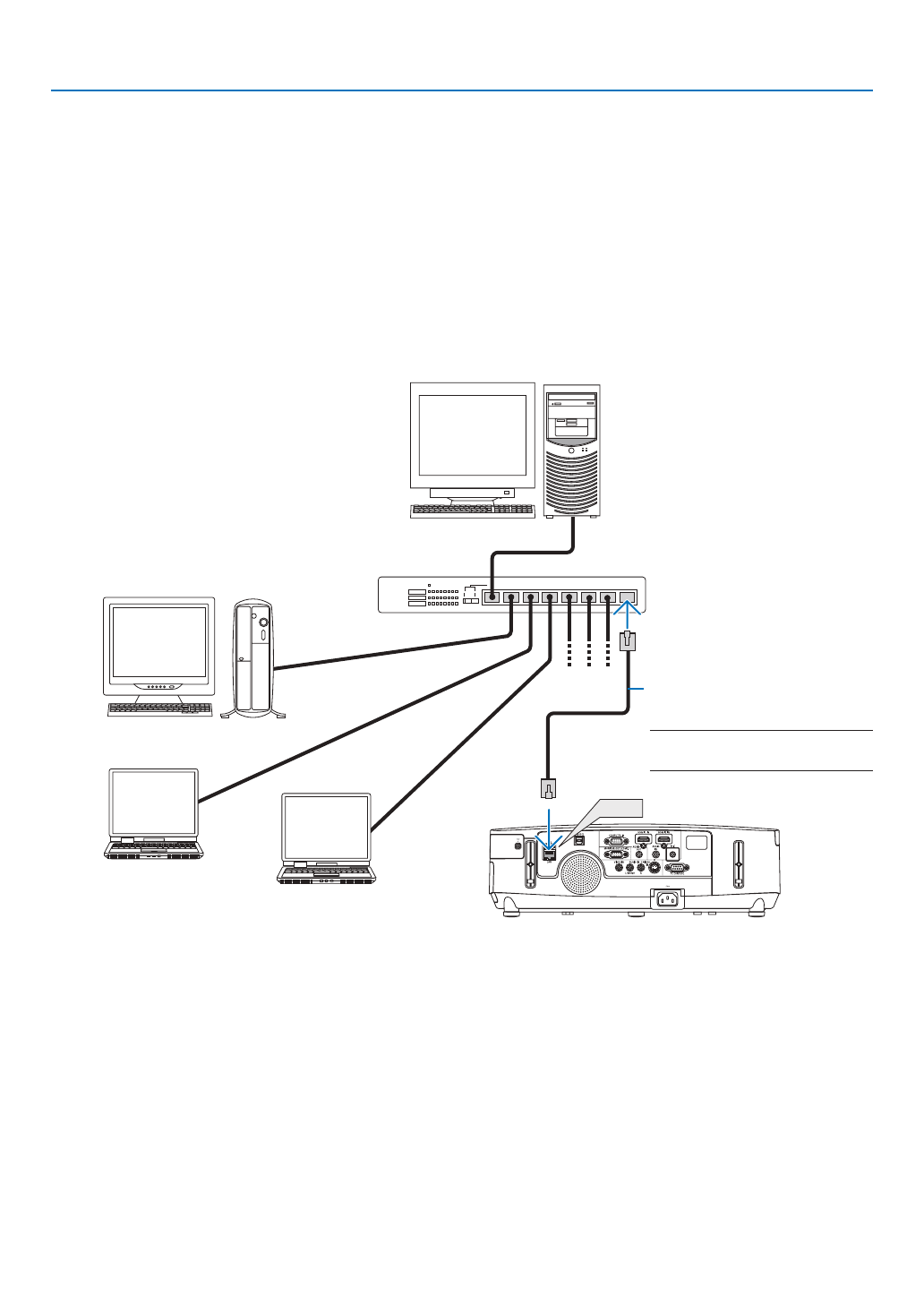

Пример подключения к ЛВС
Пример подключения к проводной локальной сети
LAN
Сервер
Концентратор
Кабель ЛВС (в комплект поставки
не входит)
ПРИМЕЧАНИЕ: Используйте кабель ЛВС
категории 5 или выше.
