1. Введение

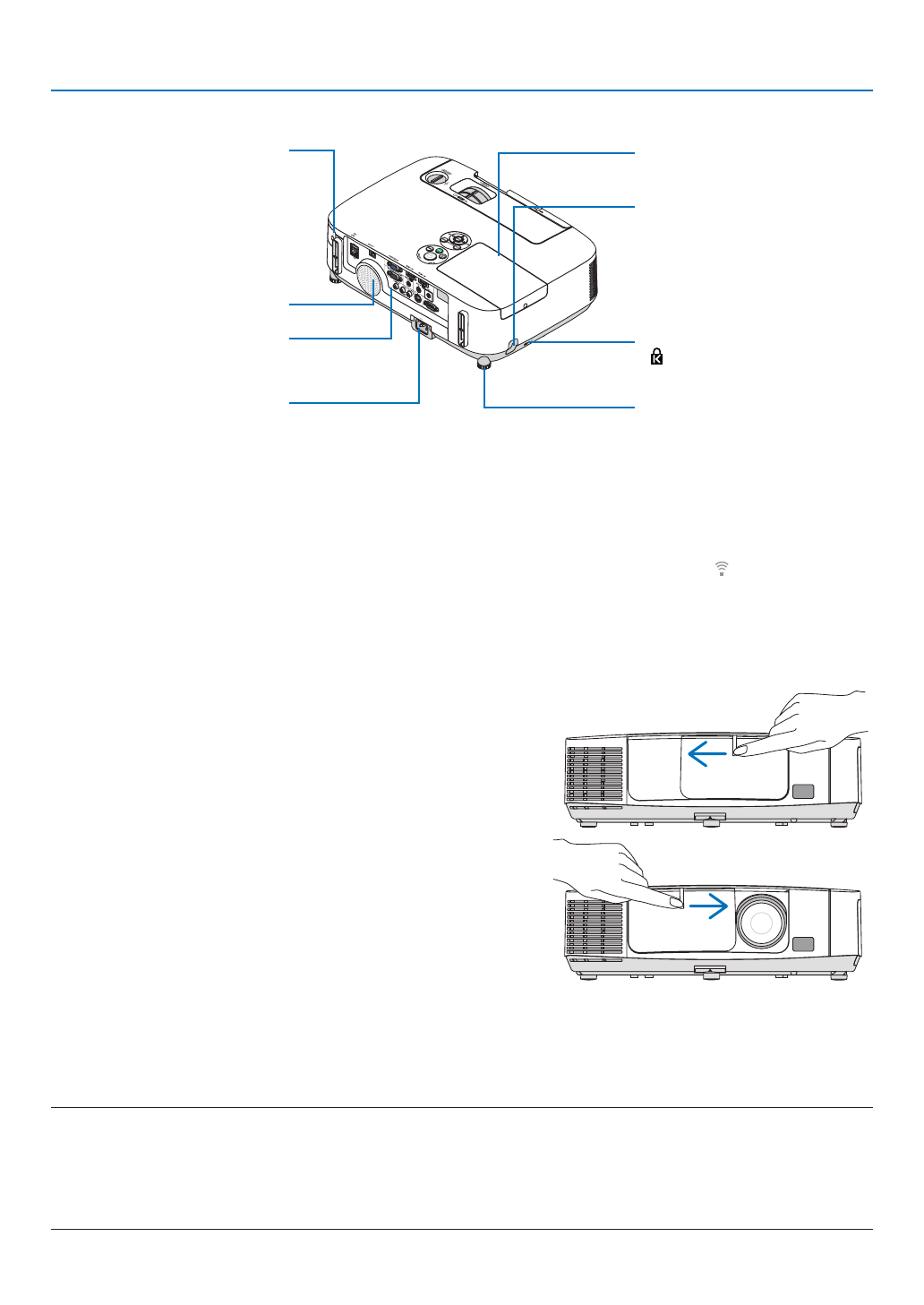

Задняя часть
*
1
Несмотря на то, что PE501X не поддерживает беспроводную локальную сеть, знак беспроводной сети ( ) отображается на кор
-
пусе.
*
2
Этот слот безопасности поддерживает систему безопасности MicroSaver ®.
ПРИМЕЧАНИЕ:
• Крышка объектива работает во взаимодействии с функцией AV-MUTE. Закрытие крышки объектива приведет к отключению изображения и звука во время
нормальной работы проектора; ее открытие восстановит изображение и звук.
При закрытой крышке объектива изображение и звук выключаются, однако лампа продолжает светить. Проектор находится в таком режиме около 2
часов, а затем автоматически выключается.
• Не тяните крышку объектива с усилием и не давите на нее вверх или вниз. Это может привести к повреждению механизма выдвижения крышки!
Открытие и закрытие крышки объектива
Сдвиньте крышку объектива влево, чтобы открыть объектив.
Чтобы закрыть объектив, сдвиньте крышку объектива вправо.
Вход переменного тока
Вставьте трехконтактный штеп-
сель силового кабеля, входящего
в комплект поставки, в данный
разъем. Вставьте в электрическую
розетку штепсельную вилку на
другом конце кабеля питания
(
→
стр.
)
Крышка порта для подключения
дополнительного устройства бес-
проводной локальной сети USB*
1
(не поддерживается PE501X)
Перед использованием дополни-
тельного устройства беспровод-
ной локальной сети USB сначала
снимите крышку. (
→
стр.
)
Панель разъемов (
→
)
Монофонический динамик (16 Вт)
Крышка лампы (
→
стр.
Задняя ножка (
→
)
Встроенный слот безопасности
( )*
2
Открытие защитной цепочки
Присоедините устройство для за-
щиты от кражи.
В разъем для защитной цепочки
можно вставить провод или цепоч-
ку с диаметром до 0,18 дюйм/4,6 мм.
