1. Введение
❹

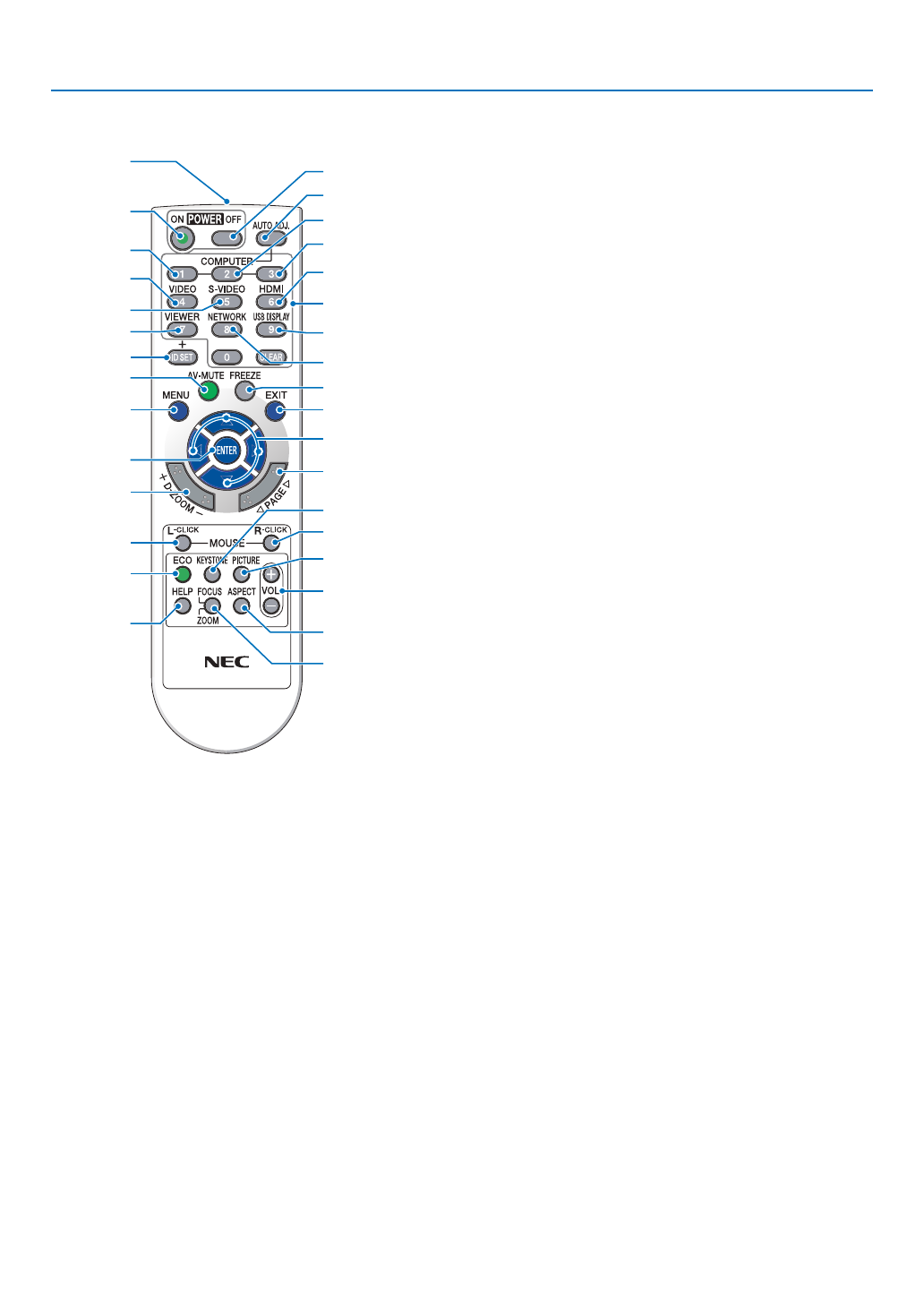

Элементы пульта дистанционного управления
3
7
5
6
1
2
10
15
16
14
17
9
4
8
13
29
30
31
19
20
25
27
28
24
18
23
22
21
26
32
12
11
1. Инфракрасный передатчик
(
→
стр.
)
2. Кнопка POWER ON
(
→
стр.
3. Кнопка POWER OFF
(
→
стр.
4, 5, 6. Кнопка COMPUTER 1/2/3
(
→
стр.
(Кнопка COMPUTER 2/3 отсутствует.)
7. Кнопка AUTO ADJ.
(
→
стр.
8. Кнопка VIDEO
(
→
стр.
9. Кнопка S-VIDEO
(
→
стр.
10. Кнопка HDMI
(
→
стр.
)
11. Кнопка VIEWER
(
→
стр.
,
)
12. Кнопка NETWORK
(
→
стр.
)
13. Кнопка USB DISPLAY
(
→
стр.
14. Кнопка ID SET
(
→
стр.
)
15. Кнопка цифровой клавиатуры/Кнопка CLEAR
(
→
стр.
)
16. Кнопка FREEZE
(
→
стр.
17. Кнопка AV-MUTE
(
→
стр.
18. Кнопка MENU
(
→
стр.
19. Кнопка EXIT
(
→
стр.
)
20. Кнопка
▲▼◀▶
(
→
стр.
)
21. Кнопка ENTER
(
→
стр.
22. Кнопка D-ZOOM (+)(–)
(
→
стр.
23. Кнопка MOUSE L-CLICK*
(
→
стр.
24. Кнопка MOUSE R-CLICK*
(
→
стр.
25. Кнопка PAGE
▽
/
△
(
→
стр.
26. Кнопка ECO
(
→
стр.
)
27. Кнопка KEYSTONE
(
→
стр.
28. Кнопка PICTURE
(
→
стр.
29. Кнопка VOL. (+)(–)
(
→
стр.
30. Кнопка ASPECT
(
→
стр.
31. Кнопка FOCUS/ZOOM
(отсутствует в данной серии проекторов)
32. Кнопка HELP
(
→
стр.
)
* Кнопки MOUSE L-CLICK и MOUSE R-CLICK работают только в том случае, если кабель USB подсоединен к компьюте
-
ру.
