7
1. Введение

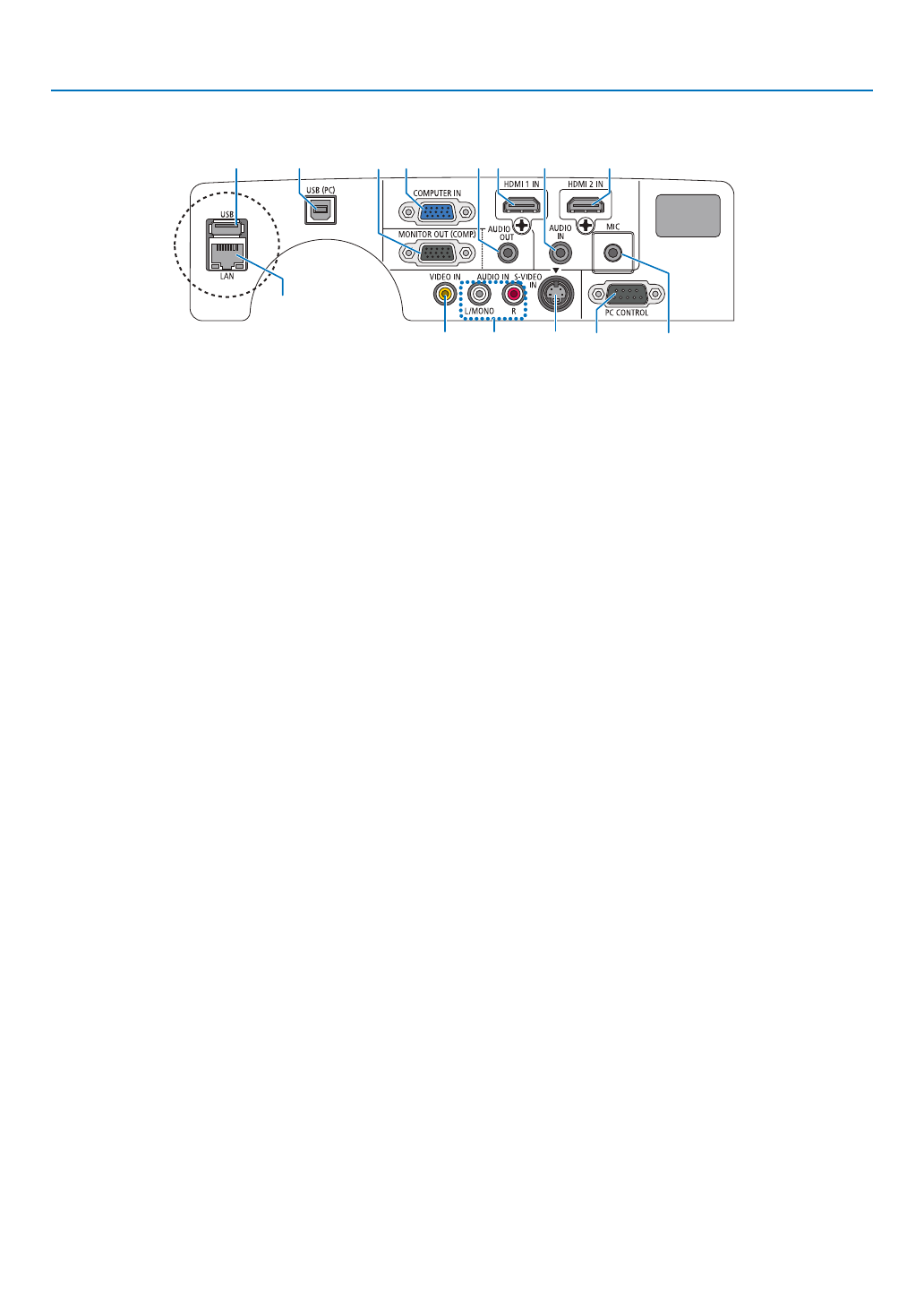

Функции панели разъемов
1
2
3
7
4
6
5
11
9
8
10
14
12*
13*
1. COMPUTER IN/ Компонентный входной разъем (Mini D-Sub 15 Pin)
(
→
стр.
)
2. Мини-гнездо AUDIO IN (стереофоническое мини-гнездо)
(
→
стр.
)
3. Разъем HDMI 1 IN (19-штырьковый HDMI типа A)
(
→
стр.
)
4. Разъем HDMI 2 IN (19-штырьковый HDMI типа A)
(
→
стр.
)
5. Порт USB (PC) (Тип B)
(
→
стр.
6. Разъем MONITOR OUT (COMP.) (Mini D-Sub 15 Pin)
(
→
стр.
7. Мини-гнездо AUDIO OUT (Stereo Mini)
(
→
стр.
8. Разъем S-VIDEO IN (Mini DIN 4 Pin)
(
→
стр.
9. Разъем VIDEO IN (RCA)
(
→
стр.
10. VIDEO/S-VIDEO AUDIO IN L/MONO, R (RCA)
(
→
стр.
11. Разъем микрофонного входа (монофонический мини))
(
→
стр.
12. Порт USB (Тип A)*
(
→
стр.
13. Порт LAN (RJ-45)*
(
→
стр.
14. Порт PC CONTROL Порт [PC CONTROL] (D-Sub 9 Pin)
(
→
стр.
К этому порту можно подключить персональный компьютер или систему управления. В результате проектором
можно управлять с помощью серийного протокола связи. Для авторов собственных программ на стр.
дены типичные коды управления с ПК.
* Порт LAN (RJ-45) и Порт USB (Тип А) не предусмотрены на PE501X.
