148
6. Установка и подключение

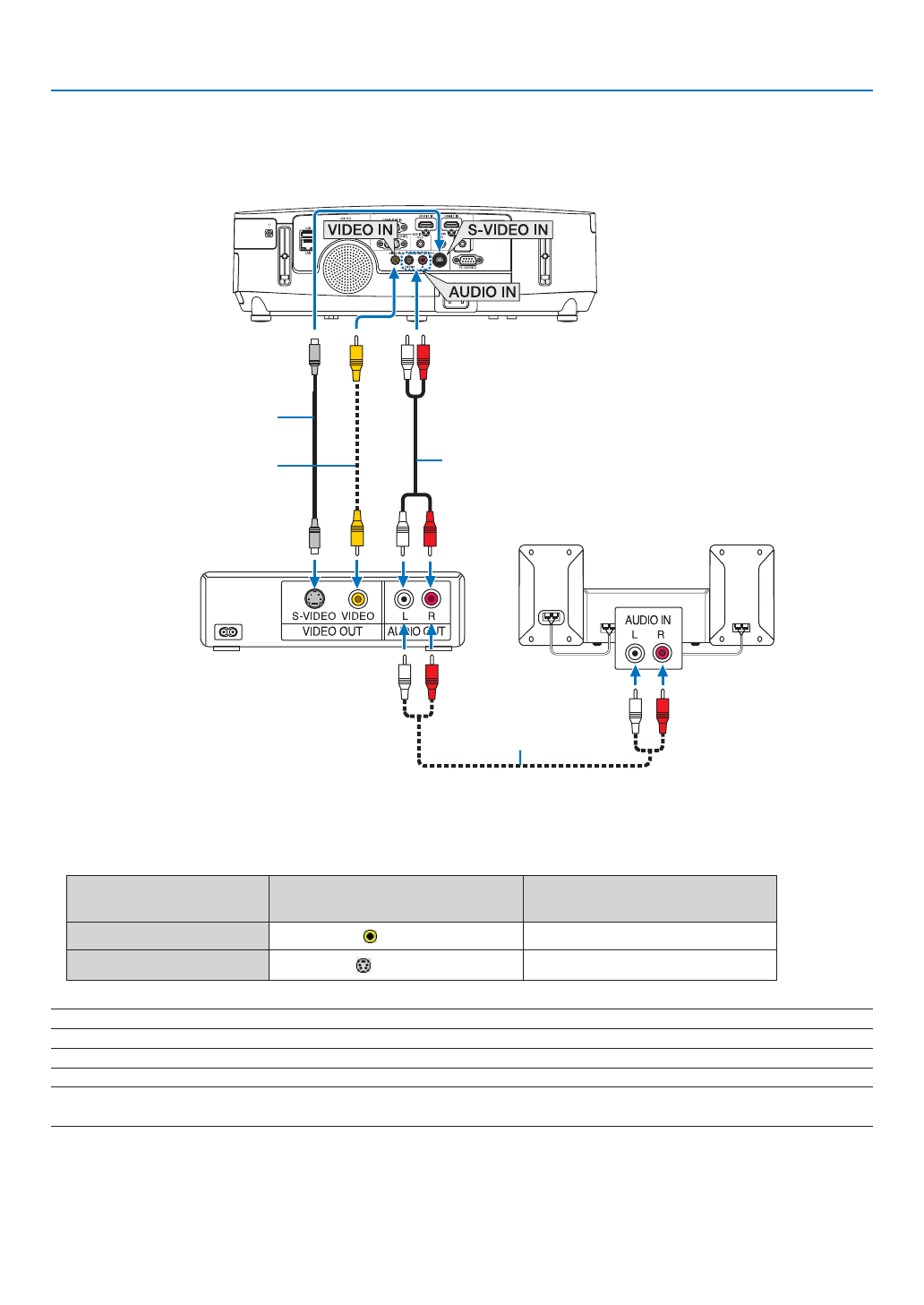

Подключение проигрывателя DVD и другого аудио/видео оборудования.
Подключение входа Видео/S-Видео
• После включения проектора выберите имя источника для соответствующего входного разъема.
Входной разъем
Кнопка ИСТ. на корпусе проектора
Кнопка на пульте дистанционно
-
го управления.
Разъем VIDEO IN
ВИДЕО
(VIDEO)
S-VIDEO IN
S-ВИДЕО
(S-VIDEO)
ПРИМЕЧАНИЕ: Гнезда AUDIO IN L и R (RCA) используются совместно для входов видеосигнала и S-видеосигнала.
ПРИМЕЧАНИЕ: Информацию о требованиях к видеовыходу своего оборудования можно получить из инструкции к видеомагнитофону.
ПРИМЕЧАНИЕ: Во время воспроизведения источника видеосигнала или S-видеосигнала через серийный преобразователь стандарта развертки в режиме пере-
мотки вперед или назад изображение может отображаться некорректно.
Кабель аудиосигнала
(в комплект поставки не
входит)
Кабель S-видеосигнала
(в комплект поставки не входит)
Кабель видеосигнала
(в комплект поставки не входит)
Аудиооборудование
Кабель аудиосигнала
(в комплект поставки не
входит)
