7. Техническое обслуживание
Чтобы заменить фильтры:
В комплекте с запасной лампой поставляются четыре фильтра.
Ячеистый фильтрующий элемент (с крупной сеткой): большой и маленький (крепятся с наружной стороны корпуса
фильтра)
Гофрированный фильтрующий элемент (с мелкой сеткой): большой и маленький (крепятся с внутренней стороны
корпуса фильтра)
ПРИМЕЧАНИЕ:
• Меняйте все четыре фильтрующих элемента одновременно.
• Перед заменой фильтров удалите пыль и грязь с корпуса проектора.
• Проектор является точным прибором. Во время замены фильтров не допускайте попадания в проектор пыли и грязи.
• Не мойте фильтры водой и мылом. Мыло и вода повредят пористые слои фильтров.
• Установите фильтры на место. Неправильная установка фильтра может стать причиной попадания пыли и грязи внутрь проектора.
Перед заменой фильтров замените лампу. (
→
стр.

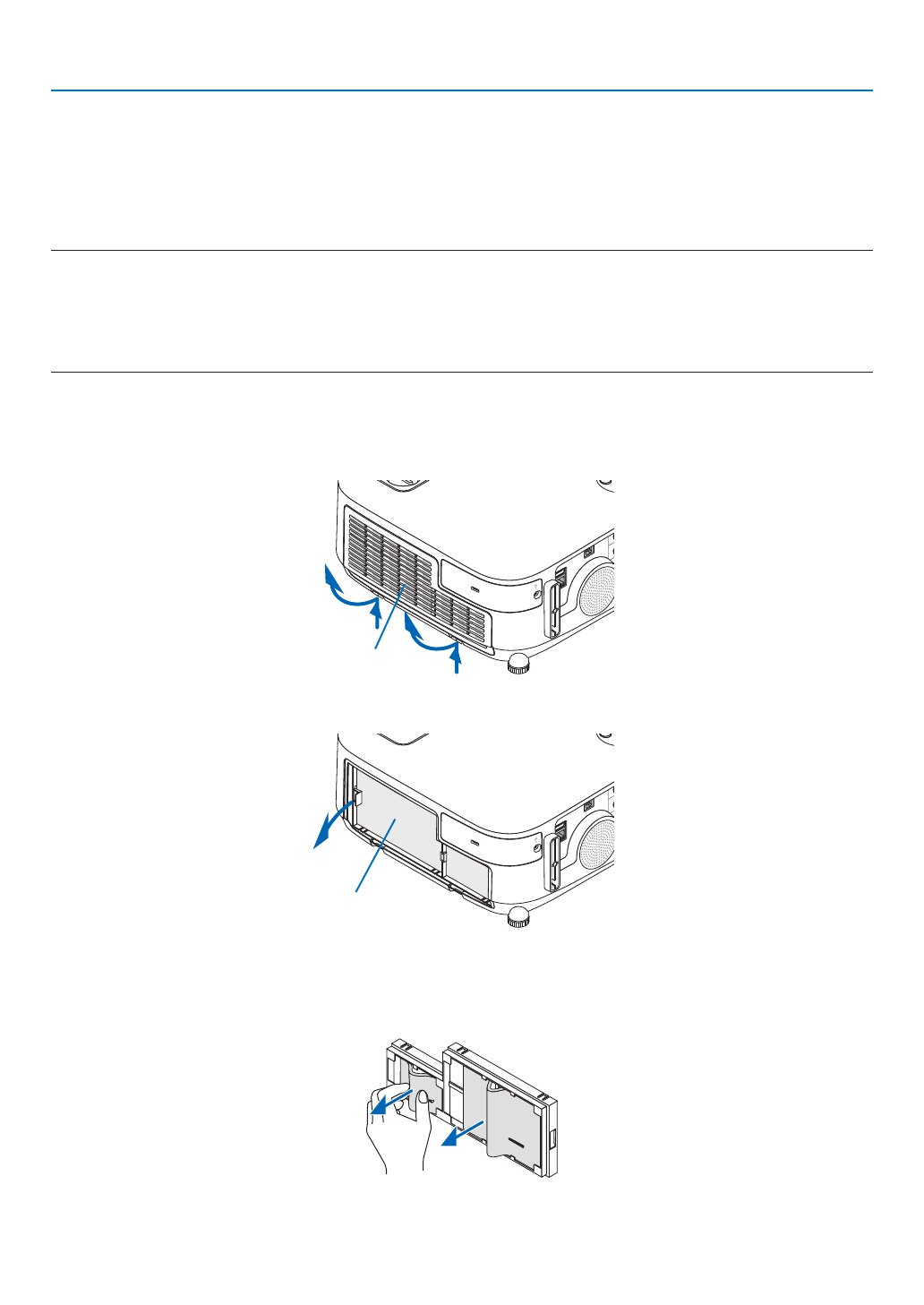

1. Нажмите на кнопки, расположенные на боковых сторонах, чтобы освободить корпус фильтра, и выньте
его.
Крышка фильтра
2. Извлеките корпус фильтра, сдвинув крепление.
Блок фильтра
3. Извлеките четыре фильтрующих элемента.
(1) Переверните корпус фильтра и извлеките два гофрированных фильтрующих элемента тонкой очистки (большой
и маленький).
