19
2. Проецирование изображения (основные операции)
❺

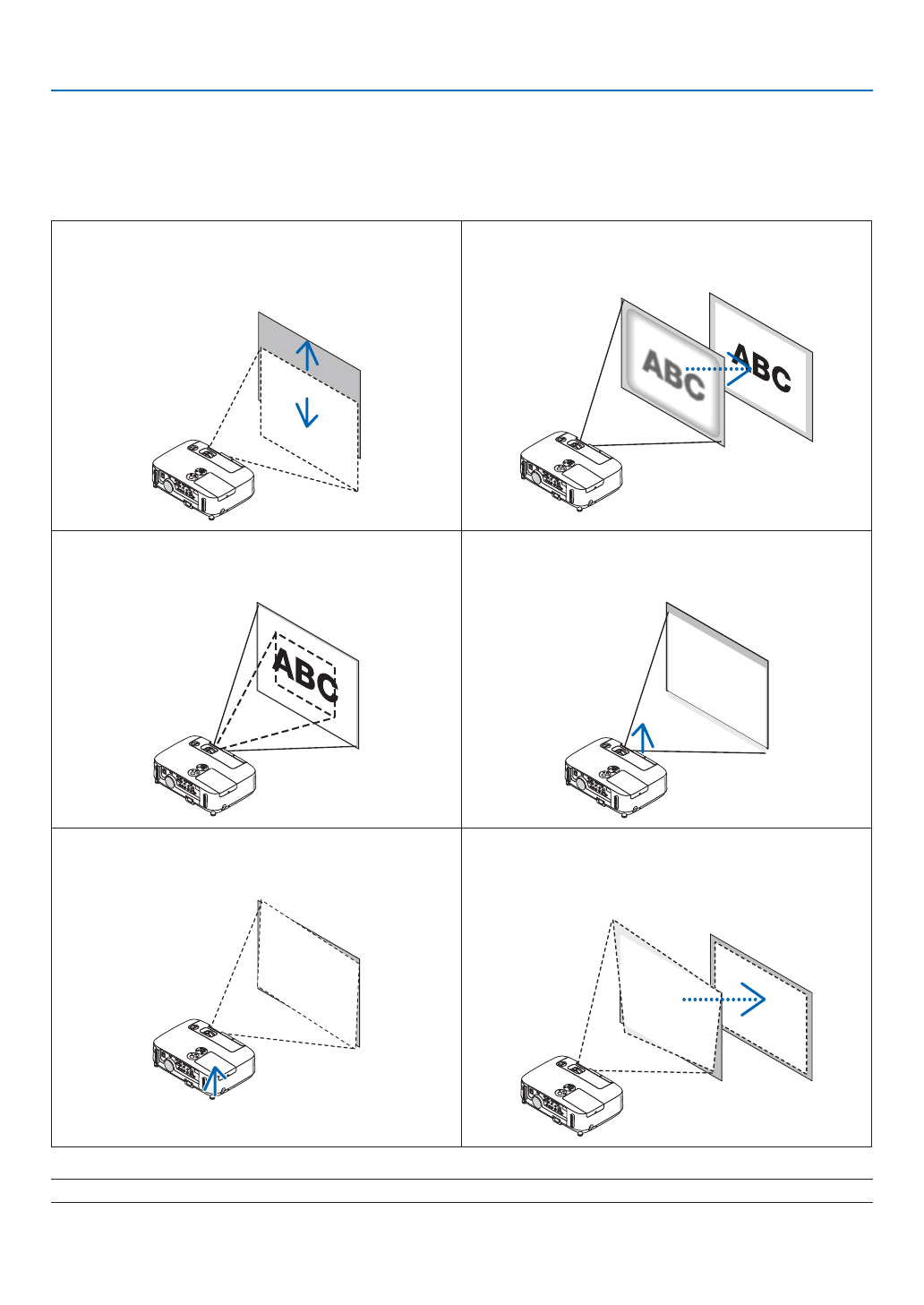

Регулировка размера и положения изображения
Чтобы настроить размер и положение картинки, используйте кольцо фокусировки объектива, ножку для регулирования
наклона, регулятор зума или регулятор фокуса.
В этом разделе схемы и кабели не указаны, чтобы упростить объяснение.
Настройка положения проецируемого изображения по
вертикали
[Сдвиг объектива]
(
→
стр.
)
Настройка фокуса
[Регулятор фокуса]
(
→
стр.
)
Точная настройка размера изображения
[Регулятор зума]
(
→
стр.
)
Настройка угла охвата (высоты изображения)
[Ножка для регулирования наклона] *¹
(
→
стр.
)
Настройка наклона изображения влево и вправо
[Задняя ножка]
(
→
стр.
)
Регулировка вертикальной и горизонтальной коррекции
трапецеидальных искажений
[Трапецеидальное искажение]
(
→
стр.
)
ПРИМЕЧАНИЕ*
1
. Настраивайте угол охвата (высоту изображения), когда проекция расположена выше, чем при настройке объектива с помощью сдвига.
