2. Проецирование изображения (основные операции)
❷
Подключение компьютера / Подсоединение силового кабеля

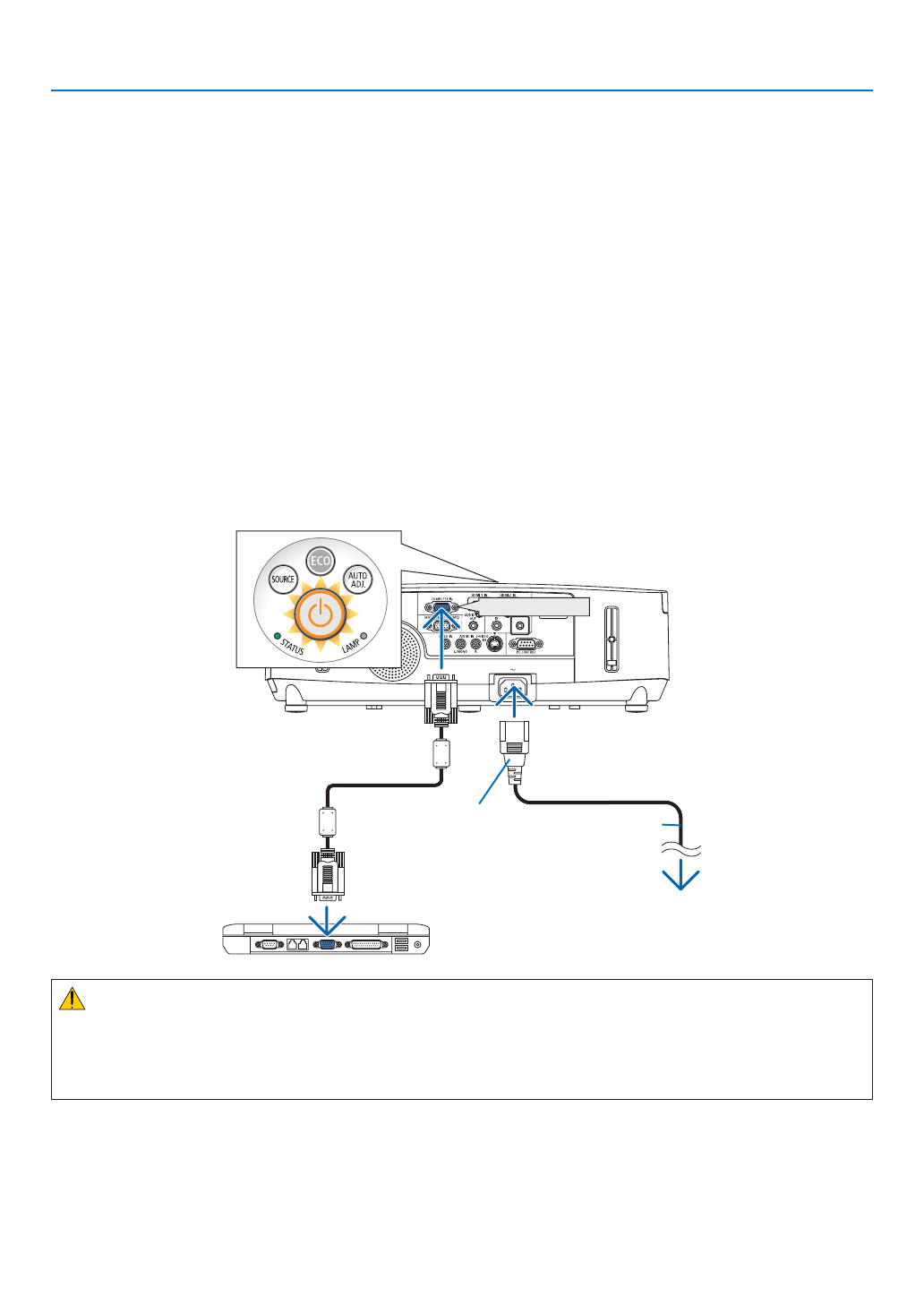

1. Подключите компьютер к проектору.
В данном разделе описывается основное подключение к компьютеру. Для получения информации о других подклю-
чениях см. «6. Installation and Connections» на стр.
.
Установите соединение с помощью компьютерного кабеля (VGA) между разъемом COMPUTER IN проектора и портом
компьютера (mini D-Sub 15 Pin). Поверните два винта на обеих разъемах для закрепления компьютерного кабеля
(VGA).
2. Подсоедините прилагаемый силовой кабель к проектору.
Сначала вставьте штекер с тремя контактами прилагаемого силового кабеля в разъем проектора AC IN, затем
вставьте вилку прилагаемого силового кабеля в электрическую розетку.
Индикатор питания проектора будет мигать несколько секунд, затем загорится оранжевым цветом* (режим
ожидания).
Индикатор STATUS также загорится зеленым цветом*.
* Это относится к обоим индикаторам, если выбран [НОРМАЛЬНОЕ] для [РЕЖИМ ОЖИДАНИЯ]. См. раздел «Индикатор
Power» (
→
COMPUTER IN
Убедитесь, что и в разъем AC IN, и в розетку
контакты входят до конца.
→
К электрической розетке
ВНИМАНИЕ:
Части проектора могут в течение некоторого времени нагреваться, если электропитание проектора выключено с
помощью кнопки POWER на корпусе проектора или если источник питания переменного тока будет отключен во
время нормальной работы проектора.
Соблюдайте осторожность, когда поднимаете проектор.
