32

DE

Gerätetyp

Zweiphasige Versorgung 400 V

Kabeltyp

Abschnitt

Glaskeramikoberfläche

und Elektroofen

Gummi H05

RR-F oder

Gummi H05 RR-F

4 x 4 mm

2

Gerätetyp

Three-phase supply 400V~

Kabeltyp

Abschnitt

Ceramic work-top

+ electric oven

Gummi H05

RR-F oder

Gummi H05 RN-F

5 x 2,5 mm

2

ACHTUNG

DAS GERÄT MUSS GEERDET WERDEN. DAS GELB-GRÜNE
KABEL MUSS AN ERDE ANGESCHLOSSEN WERDEN. DER
HERSTELLER LEHNT JEDE VERANTWORTUNG FÜR UNFÄLLE
AB, DIE DURCH NICHTBEACHTUNG DER VORLIEGENDEN
ANWEISUNGEN ENTSTEHEN.

GASEINSTELLUNG

Umrüstung auf Flüssiggas (LPG)

Der Herd muss dazu stets von der Stromversorgung getrennt und
die Gasversorgung kurzzeitig abgeschaltet werden. Dazu wie folgt
vorgehen.
– tauschen Sie die Düsen aus
– stellen Sie die Minimalstufe der Brenner ein.

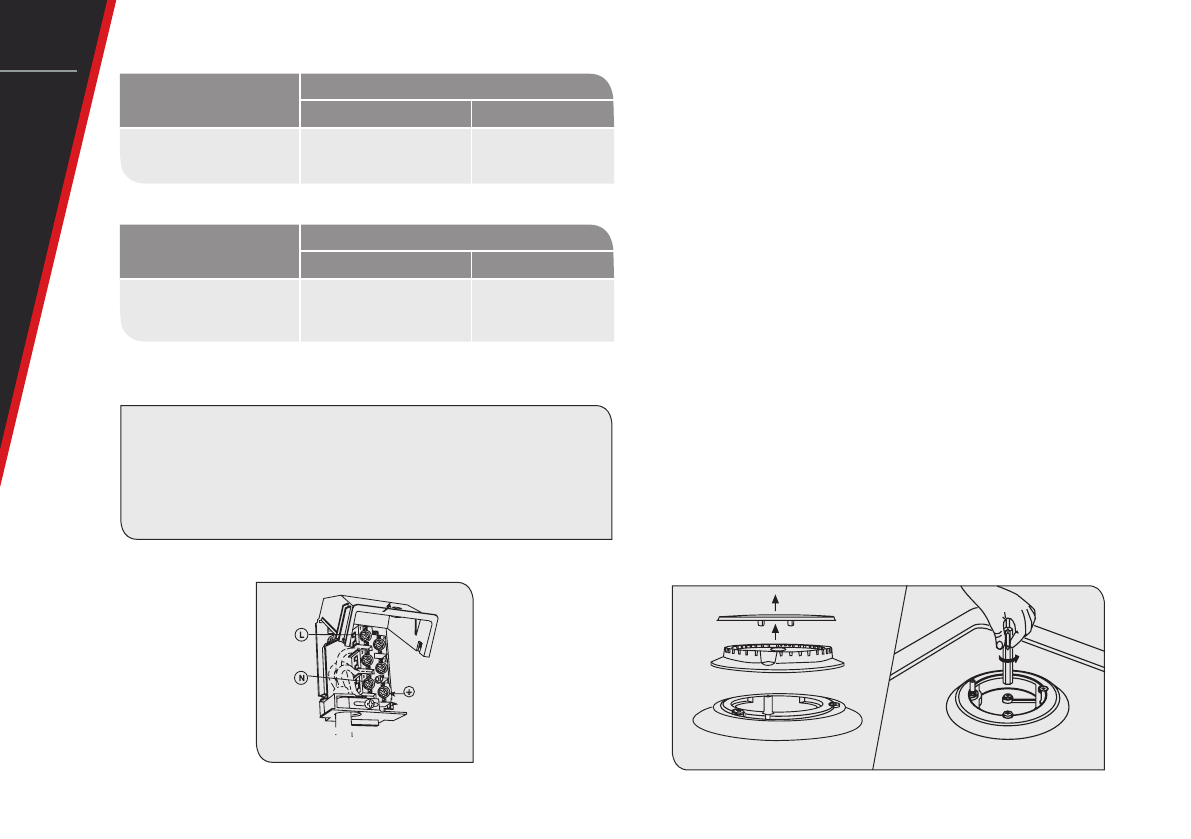

AUSTAUSCH DER DÜSEN DER HERDOBERFLÄCHE

Um die Düsen der Herdober fläche auszutauschen, gehen Sie bei
Bedar f wie folgt vor: entfernen Sie die Roste, die Brenner und die
Flammenver teiler (siehe Abb. A), tauschen Sie dann die Düse
aus (siehe Abb. B) und ersetzen Sie diese durch eine Düse, die
für den neuen Gastyp geeignet ist (siehe Tabelle D). Alles in der
umgekehr ten Reihenfolge zusammenbauen und darauf achten,
dass der Flammenver teiler stets in der richtigen Richtung auf dem
Brenner sitzt.

A

B

Abb. 11D
