Polski |

93

– Mocno przyłożyć elektronarzędzie w miejscu wiercenia

(nie włączać elektronarzędzia). Narzędzie robocze SDS
plus musi przy tym dotknąć powierzchni.

– Rurę prowadzącą

(25)

 systemu odsysania pyłu należy

przesunąć w mocowaniu w taki sposób, aby głowica sys-
temu odsysania pyłu przylegała do wierconej powierzch-
ni. Nie przesuwać rury prowadzącej

(25)

 na rurze

teleskopowej

(23)

 dalej, niż jest to konieczne, aby pozo-

stała widoczna możliwie jak największa część skali na ru-
rze teleskopowej

(23)

.

– Ponownie mocno dokręcić śrubę motylkową

(24)

. Odkrę-

cić śrubę zaciskową

(21)

 ogranicznika głębokości syste-

mu odsysania pyłu.

– Przesunąć ogranicznik głębokości

(22)

 na rurze

teleskopowej

(23)

 w taki sposób, aby odstęp

X

 pokazany

na rysunku odpowiadał żądanej głębokości wiercenia.

– W tej pozycji ponownie dokręcić śrubę zaciskową

(21)

.

Praca

Uruchamianie

u

Należy zwrócić uwagę na napięcie sieciowe! Napięcie
źródła prądu musi zgadzać się z danymi na tabliczce
znamionowej elektronarzędzia. Elektronarzędzia
przeznaczone do pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.

Ustawianie trybu pracy

Za pomocą przełącznika wiercenia udarowego / blokady ob-
rotów

(10)

 wybrać tryb pracy elektronarzędzia.

– Aby zmienić tryb pracy, należy nacisnąć przycisk odblo-

kowujący

(9)

 i przestawić przełącznik wiercenia udarowe-

go / blokady obrotów

(10)

 w żądaną pozycję, aż zaskoczy

ze słyszalnym kliknięciem.

Wskazówka:

 Tryb pracy można zmienić tylko przy wyłączo-

nym elektronarzędziu! W przeciwnym wypadku może dojść
do uszkodzenia elektronarzędzia.

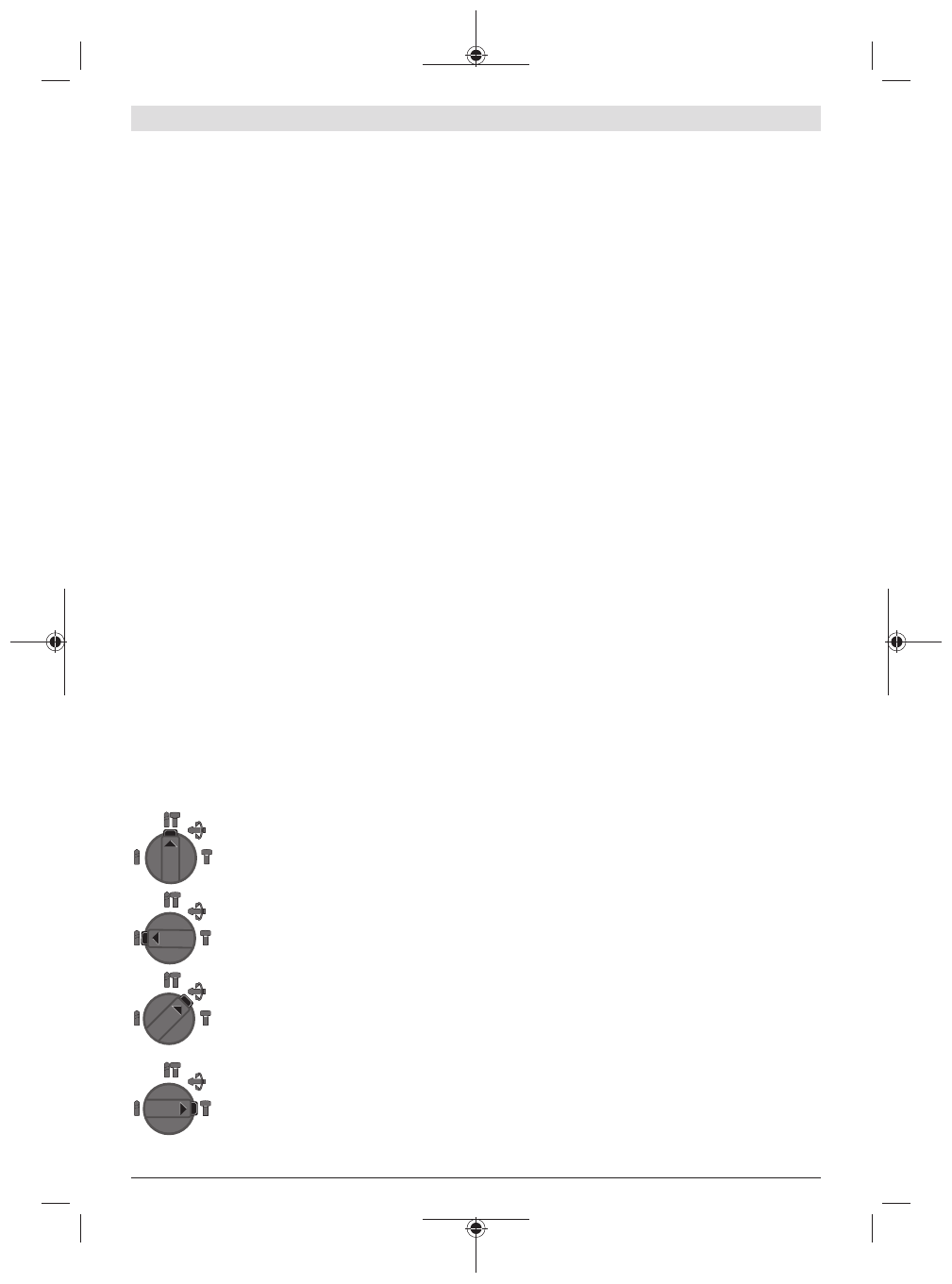

Pozycja do

wiercenia udarowego

 w betonie

lub kamieniu

Pozycja do

wiercenia

 bez udaru w drewnie,

metalu, płytkach ceramicznych i tworzy-
wach sztucznych, a także do

wkręcania

Pozycja

Vario Lock

 do ustawiania pozycji

dłuta
W tej pozycji nie można ustawić przełączni-
ka wiercenia udarowego / blokady obrotów

(10)

.

Pozycja do

dłutowania

Ustawianie kierunku obrotów (zob. rys. J)

Za pomocą przełącznika kierunku obrotów

(8)

 można zmie-

nić kierunek obrotów elektronarzędzia. Przy naciśniętym
włączniku/wyłączniku

(7)

 jest to jednak niemożliwe.

u

Przełącznik kierunku obrotów

(8)

wolno przestawiać

tylko przy wyłączonym elektronarzędziu.

Przed przystąpieniem do wiercenia udarowego, wiercenia i
dłutowania należy zawsze ustawić kierunek obrotów w pra-
wo.
–

Obroty w prawo:

 W celu wiercenia i wkręcania wkrętów/

śrub należy przesunąć przełącznik kierunku obrotów

(8)

w lewo do oporu.

–

Obroty w lewo:

 Aby wykręcić wkręt/śrubę lub odkręcić

nakrętkę, należy przesunąć przełącznik kierunku obrotów

(8)

 w prawo aż do oporu.

Włączanie/wyłączanie

– Aby

włączyć

 elektronarzędzie, należy nacisnąć włącznik/

wyłącznik

(7)

.

– Aby

zablokować

 włącznik/wyłącznik

(7)

 należy po wci-

śnięciu przytrzymać go w tej pozycji i dodatkowo wcisnąć
przycisk blokady

(6)

.

– Aby

wyłączyć

 elektronarzędzie, należy zwolnić włącznik/

wyłącznik

(7)

. Jeżeli włącznik/wyłącznik

(7)

 był zabloko-

wany, należy najpierw go nacisnąć, a następnie zwolnić.

Ustawianie prędkości obrotowej / liczby udarów

– Prędkość obrotową / liczbę udarów włączonego elektro-

narzędzia można płynnie regulować, stopniując siłę naci-
sku na włącznik/wyłącznik

(7)

.

Lekki nacisk na włącznik/wyłącznik

(7)

 skutkuje niską pręd-

kością obrotową / mniejszą liczbą udarów. Zwiększony na-
cisk podwyższa prędkość obrotową / liczbę udarów.

Sprzęgło przeciążeniowe

u

W przypadku zakleszczenia lub zablokowania narzę-
dzia roboczego, napęd wrzeciona wiertarki zostaje
przerwany. Elektronarzędzie należy trzymać zawsze,
ze względu na występujące przy tym siły, mocno w
obydwu rękach i zająć pewną pozycję pracy.

u

W przypadku zablokowania elektronarzędzia, należy
je wyłączyć i zwolnić narzędzie robocze. Podczas włą-
czania elektronarzędzia z zablokowanym narzędziem
roboczym powstają wysokie momenty odwodzące.

Wskazówki dotyczące pracy

u

Nie wolno przykładać włączonego elektronarzędzia do
nakrętki/śruby.

 Obracające się narzędzia robocze mogą

ześlizgnąć się z nakrętki lub z łba śruby.

Zmiana pozycji dłuta (Vario-Lock)

Dłuto można zablokować w

13

 pozycjach. Pozwala to zna-

leźć optymalną pozycję do pracy.
– Włożyć dłuto w uchwyt narzędziowy.
– Ustawić przełącznik wiercenia udarowego / blokady obro-

tów

(10)

 w pozycji „Vario Lock”.

– Ustawić narzędzie robocze w żądanej pozycji.
