Deutsch |
11

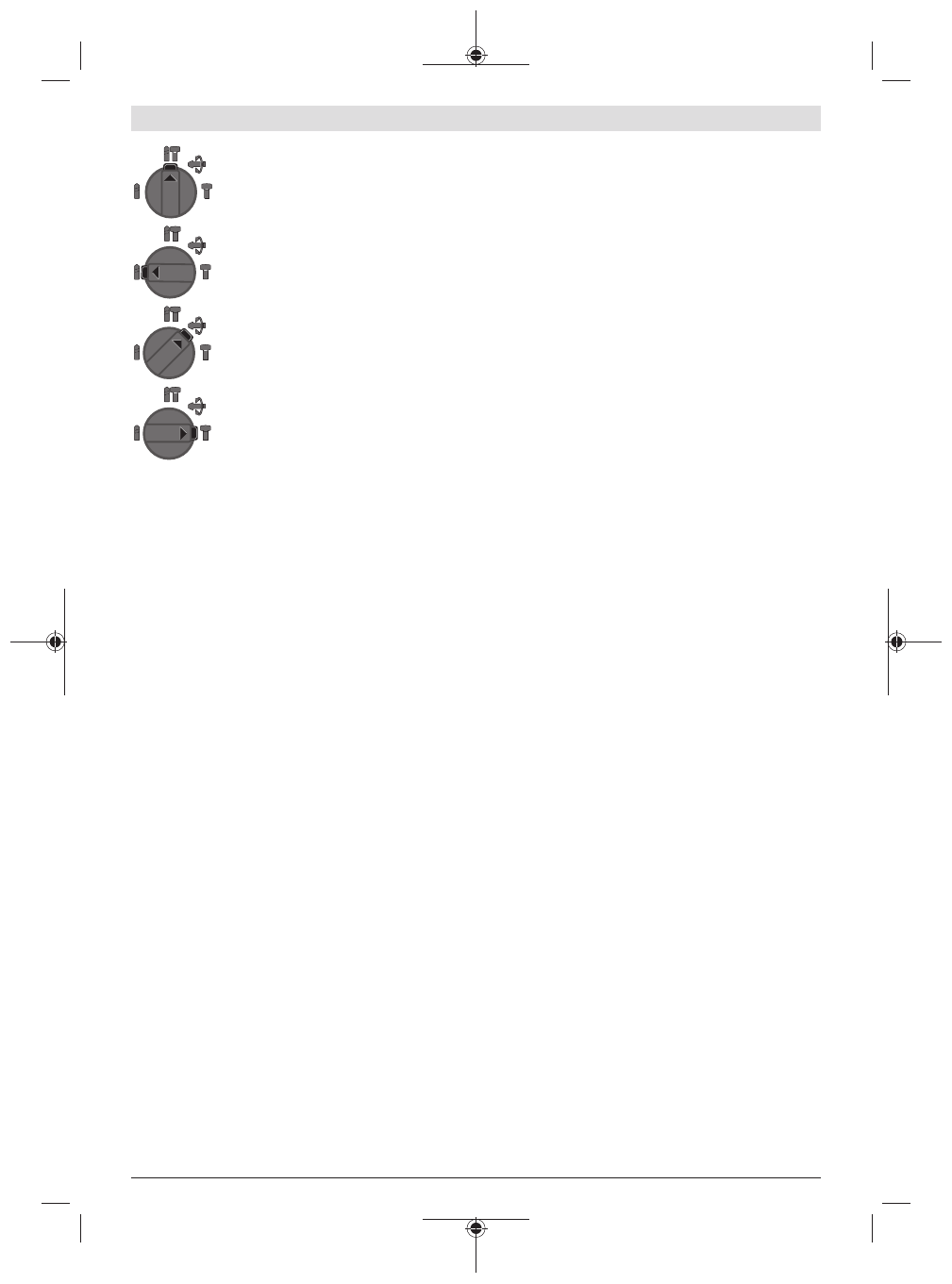

Position zum
Hammerbohren
in Beton oder
Stein
Position zum
Bohren
ohne Schlag in Holz,
Metall, Keramik und Kunststoff sowie zum
Schrauben
Position
Vario-Lock
zum Verstellen der Mei-
ßelposition
In dieser Position rastet der Schlag-/Dreh-
stopp-Schalter
(10)
nicht ein.
Position zum
Meißeln
Drehrichtung einstellen (siehe Bild J)
Mit dem Drehrichtungsumschalter
(8)
können Sie die Dreh-
richtung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter
(7)
ist dies jedoch nicht möglich.
u
Betätigen Sie den Drehrichtungsumschalter
(8)
nur
bei Stillstand des Elektrowerkzeuges.
Stellen Sie die Drehrichtung zum Hammerbohren, Bohren
und Meißeln immer auf Rechtslauf.
–
Rechtslauf:
Zum Bohren und Eindrehen von Schrauben
drücken Sie den Drehrichtungsumschalter
(8)
nach links
bis zum Anschlag durch.
–
Linkslauf:
Zum Lösen bzw. Herausdrehen von Schrauben
und Muttern drücken Sie den Drehrichtungsumschalter
(8)
nach rechts bis zum Anschlag durch.
Ein-/Ausschalten
– Zum
Einschalten
des Elektrowerkzeugs drücken Sie den
Ein-/Ausschalter
(7)
.
– Zum
Arretieren
des Ein-/Ausschalters
(7)
halten Sie die-
sen gedrückt und drücken zusätzlich die Feststelltaste
(6)
.
– Zum
Ausschalten
des Elektrowerkzeugs lassen Sie den
Ein-/ Ausschalter
(7)
los. Bei arretiertem Ein-/Ausschalter
(7)
drücken Sie diesen zuerst und lassen ihn danach los.
Drehzahl/Schlagzahl einstellen
– Regulieren Sie die Drehzahl/Schlagzahl des eingeschalte-
ten Elektrowerkzeugs stufenlos, je nachdem, wie weit Sie
den Ein-/Ausschalter
(7)
eindrücken.
Leichter Druck auf den Ein-/Ausschalter
(7)
bewirkt eine
niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck er-
höht sich die Drehzahl/Schlagzahl.
Überlastkupplung
u
Klemmt oder hakt das Einsatzwerkzeug, wird der An-
trieb zur Bohrspindel unterbrochen. Halten Sie, we-
gen der dabei auftretenden Kräfte, das Elektrowerk-
zeug immer mit beiden Händen gut fest und nehmen
Sie einen festen Stand ein.
u
Schalten Sie das Elektrowerkzeug aus und lösen Sie
das Einsatzwerkzeug, wenn das Elektrowerkzeug blo-
ckiert. Beim Einschalten mit einem blockierten Bohr-
werkzeug entstehen hohe Reaktionsmomente.
Arbeitshinweise
u
Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Mutter/Schraube auf.
Sich drehende Einsatzwerk-
zeuge können abrutschen.
Verändern der Meißelstellung (Vario-Lock)
Sie können den Meißel in
13
Stellungen arretieren. Dadurch
können Sie die jeweils optimale Arbeitsposition einnehmen.
– Setzen Sie den Meißel in die Werkzeugaufnahme ein.
– Drehen Sie den Schlag-/Drehstopp-Schalter
(10)
in die
Position „Vario-Lock“.
– Drehen Sie das Einsatzwerkzeug in die gewünschte Mei-
ßelstellung.
– Drehen Sie den Schlag-/Drehstopp-Schalter
(10)
in die
Position „Meißeln“. Die Werkzeugaufnahme ist damit ar-
retiert.
– Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.
Meißeln mit Arretierfunktion
Um längere Zeit zu meißeln ohne den Ein-/Ausschalter
(7)
ständig zu drücken, arretieren Sie den Ein-/Ausschalter in
der Betriebsart „Meißeln“.
– Zum
Arretieren
drücken Sie den Ein-/Ausschalter
(7)
bis
zum Anschlag und drücken gleichzeitig die Feststelltaste
(6)
.
– Zum Ausschalten drücken Sie die Feststelltaste
(6)
er-
neut.
Hinweis:
Schalten Sie in eine andere Betriebsart, während
der Ein-/Ausschalter arretiert ist, schaltet sich das Elektro-
werkzeug aus.
Schrauberbits einsetzen (siehe Bild K)
u
Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Mutter/Schraube auf.
Sich drehende Einsatzwerk-
zeuge können abrutschen.
Zur Verwendung von Schrauberbits benötigen Sie einen Uni-
versalhalter
(26)
mit SDS-plus-Aufnahmeschaft (Zubehör).
– Reinigen Sie das Einsteckende des Aufnahmeschaftes
und fetten Sie es leicht ein.
– Setzen Sie den Universalhalter drehend in die Werkzeug-
aufnahme ein, bis er selbsttätig verriegelt wird.
– Prüfen Sie die Verriegelung durch Ziehen am Universal-
halter.
– Setzen Sie einen Schrauberbit in den Universalhalter.
Verwenden Sie nur zum Schraubenkopf passende
Schrauberbits.
– Zum Entnehmen des Universalhalters schieben Sie die
Verriegelungshülse
(5)
nach hinten und entnehmen den
Universalhalter
(26)
aus der Werkzeugaufnahme.
Bosch Power Tools
1 609 92A 5PD | (20.08.2020)
