 | Hrvatski

cijevi

(23)

 nego što je potrebno tako da po mogućnosti

veliki dio skale na teleskopskoj cijevi

(23)

 ostane vidljiv.

– Ponovno stegnite krilni vijak

(24)

. Otpustite stezni

vijak

(21)

 na graničniku dubine Saugfixa.

– Pomaknite graničnik dubine

(22)

 na teleskopskoj

cijevi

(23)

 tako da razmak

X

 prikazan na slici odgovara

vašoj željenoj dubini bušenja.

– Pritegnite stezni vijak

(21)

 u tom položaju.

Rad

Puštanje u rad

u

Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici
električnog alata. Električni alati označeni sa 230 V
mogu raditi i na 220 V.

Namještanje načina rada

Prekidačem za zaustavljanje udaraca/rotacije

(10)

 odaberite

način rada električnog alata.
– Za promjenu načina rada pritisnite tipku za deblokadu

(9)

i okrenite prekidač za zaustavljanje udaraca/rotacije

(10)

u željeni položaj sve dok se čujno ne uglavi.

Napomena:

 Promijenite način rada samo kada je električni

alat isključen! Električni alat bi se inače mogao oštetiti.

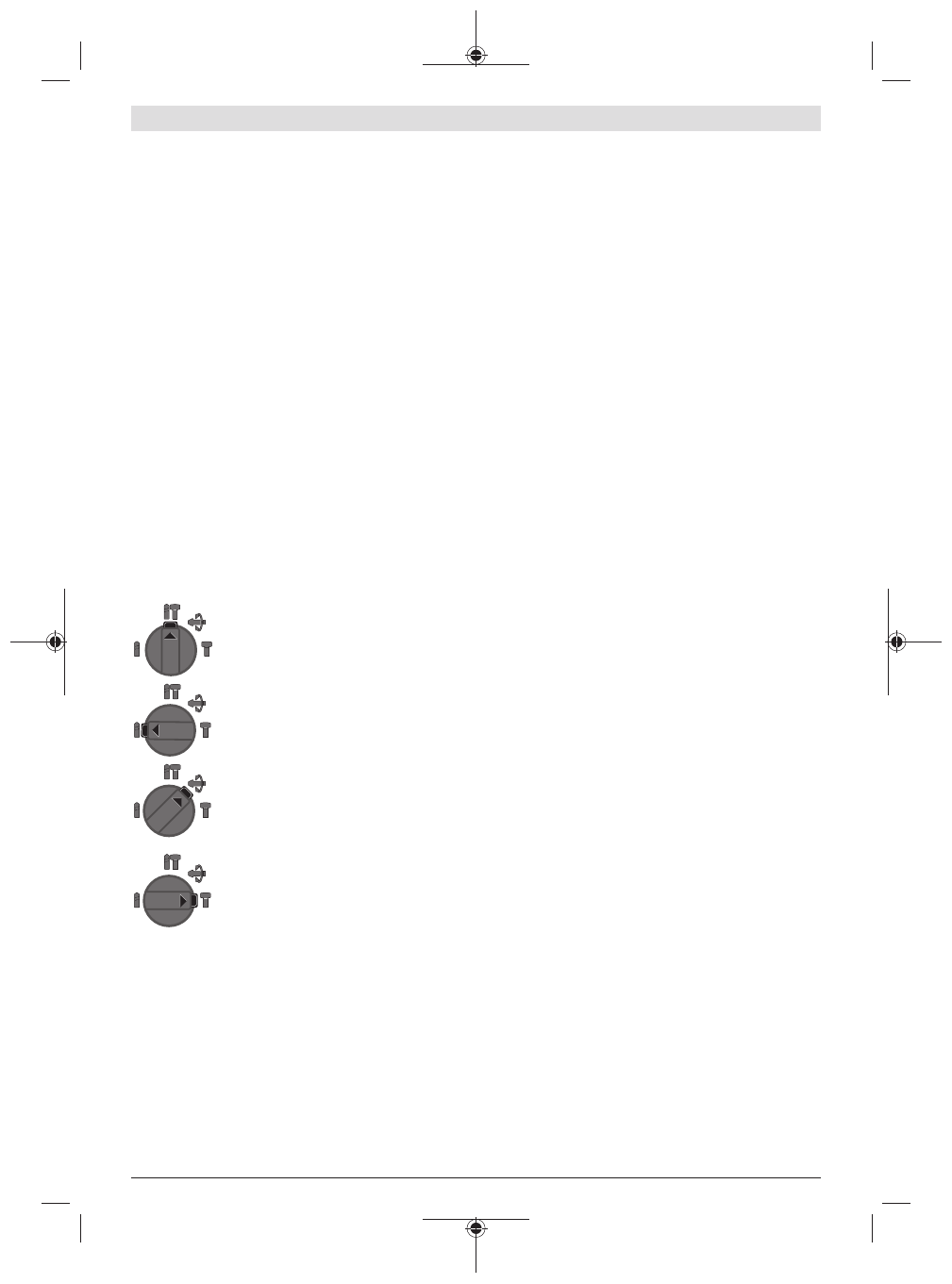

Položaj za

bušenje čekićem

 u beton ili

kamen

Položaj za

bušenje

 bez udarca u drvo,

metal, keramiku i plastiku te za

uvrtanje

vijaka

Položaj

Vario-Lock

 za namještanje položaja

dlijeta
U ovom položaju se prekidač za
zaustavljanje udaraca/rotacije

(10)

 neće

uglaviti.
Položaj za

rad dlijetom

Namještanje smjera okretanja (vidjeti sliku J)

Preklopkom smjera rotacije

(8)

 možete promijeniti smjer

rotacije električnog alata. Kod pritisnutog prekidača za
uključivanje/isključivanje

(7)

 to ipak nije moguće.

u

Preklopku smjera rotacije

(8)

možete pritisnuti samo

u stanju mirovanja električnog alata.

Smjer rotacije za bušenje čekićem, bušenje i rad dlijetom
namjestite uvijek na rotaciju udesno.
–

Okretanje udesno:

 Za bušenje i uvrtanje vijaka pritisnite

preklopku smjera rotacije

(8)

 ulijevo do graničnika.

–

Okretanje ulijevo:

 Za otpuštanje odnosno odvrtanje

vijaka i matica pritisnite preklopku smjera rotacije

(8)

udesno do graničnika.

Uključivanje/isključivanje

– Za

uključivanje

 električnog alata pritisnite prekidač za

uključivanje/isključivanje

(7)

.

– Za

blokadu

 prekidača za uključivanje/isključivanje

(7)

držite ga pritisnutog i dodatno pritisnite tipku za blokadu

(6)

.

– Za

isključivanje

 električnog alata otpustite prekidač za

uključivanje/isključivanje

(7)

. Kada je blokiran prekidač

za uključivanje/isključivanje

(7)

, najprije ga pritisnite i

zatim otpustite.

Namještanje broja okretaja/broja udaraca

– Broj okretaja/broj udaraca uključenog električnog alata

možete bezstupanjski regulirati ovisno o tome do kojeg
stupnja ste pritisnuli prekidač za uključivanje/
isključivanje

(7)

.

Laganim pritiskom na prekidač za uključivanje/isključivanje

(7)

 postiže se manji broj okretaja/broj udaraca. Jačim

pritiskom povećava se broj okretaja/broj udaraca.

Sigurnosna spojka

u

Ako bi se radni alat ukliještio ili zaglavio, prekinut će
se pogon do bušnog vretena. Električni alat uvijek
čvrsto držite s obje ruke zbog sila koje se pritom
pojavljuju i zauzmite stabilan položaj tijela.

u

Isključite električni alat i otpustite radni alat ako se
blokira električni alat. Pri uključivanju s blokiranim
alatom za bušenje nastaju visoki reakcijski momenti.

Upute za rad

u

Električni alat stavite na maticu/vijak samo u
isključenom stanju.

 Rotirajući radni alati mogu kliznuti.

Promjena položaja dlijeta (Vario-Lock)

Dlijeto možete blokirati u

13

 položaja. Na taj način možete

zauzeti optimalni radni položaj.
– Umetnite dlijeto u prihvat alata.
– Okrenite prekidač za zaustavljanje udaraca/rotacije

(10)

u položaj „Vario-Lock“.

– Okrenite radni alat u željeni položaj dlijeta.
– Okrenite prekidač za zaustavljanje udaraca/rotacije

(10)

u položaj „Rad dlijetom“. Time je prihvat alata blokiran.

– Namjestite smjer rotacije za rad dlijetom udesno.

Rad dlijetom s funkcijom blokade

Kako biste dulje vrijeme mogli raditi dlijetom, a da stalno ne
pritišćete prekidač za uključivanje/isključivanje

(7)

,

blokirajte prekidač za uključivanje/isključivanje u načinu
rada „Rad dlijetom“.
– Za

blokadu

 pritisnite prekidač za uključivanje/

isključivanje

(7)

 do graničnika i istovremeno pritisnite

tipku za blokadu

(6)

.

– Za isključivanje ponovno pritisnite tipku za blokadu

(6)

.
