Français |

23

Pour l’aspiration de poussières particulièrement nuisibles à
la santé, cancérigènes ou sèches, utilisez un aspirateur spé-
cial.

Réglage de la profondeur de perçage sur le set
d’aspiration (voir figure I)

Vous pouvez aussi régler la profondeur de perçage

X

 souhai-

tée une fois que le set d’aspiration est monté.
– Poussez à fond l’accessoire de travail SDS-plus dans le

porte-outil SDS-plus

(3)

. Si l’accessoire SDS-plus n’est

pas poussé à fond, le réglage de la profondeur de perçage
risque d’être faussé.

– Desserrez la vis papillon du set d’aspiration

(24)

.

– Appuyez fermement l’outil électroportatif éteint contre la

surface, à l’endroit où le trou doit être percé. L’accessoire
de travail SDS-plus doit toucher la surface.

– Glissez le tube de guidage

(25)

 set d’aspiration dans son

support de façon à ce que la tête d’aspiration appuie
contre la surface à percer. Ne poussez pas le tuyau de gui-
dage

(25)

 plus que nécessaire par dessus le tube télesco-

pique

(23)

, de sorte qu’une grande partie de l’échelle gra-

duée du tube télescopique

(23)

 reste visible.

– Resserrez la vis papillon

(24)

. Desserrez la vis de serrage

(21)

 sur la butée de profondeur du set d’aspiration.

– Déplacez la butée de profondeur

(22)

 sur le tube télesco-

pique

(23)

 jusqu’à ce que la distance

X

 indiquée sur

l’illustration corresponde à la profondeur de perçage sou-
haitée.

– Serrez la vis de serrage

(21)

 dans cette position.

Fonctionnement

Mise en marche

u

Tenez compte de la tension du réseau ! La tension de
la source de courant doit correspondre aux indica-
tions se trouvant sur la plaque signalétique de l’outil
électroportatif. Les outils électroportatifs marqués
230 V peuvent également fonctionner sur 220 V.

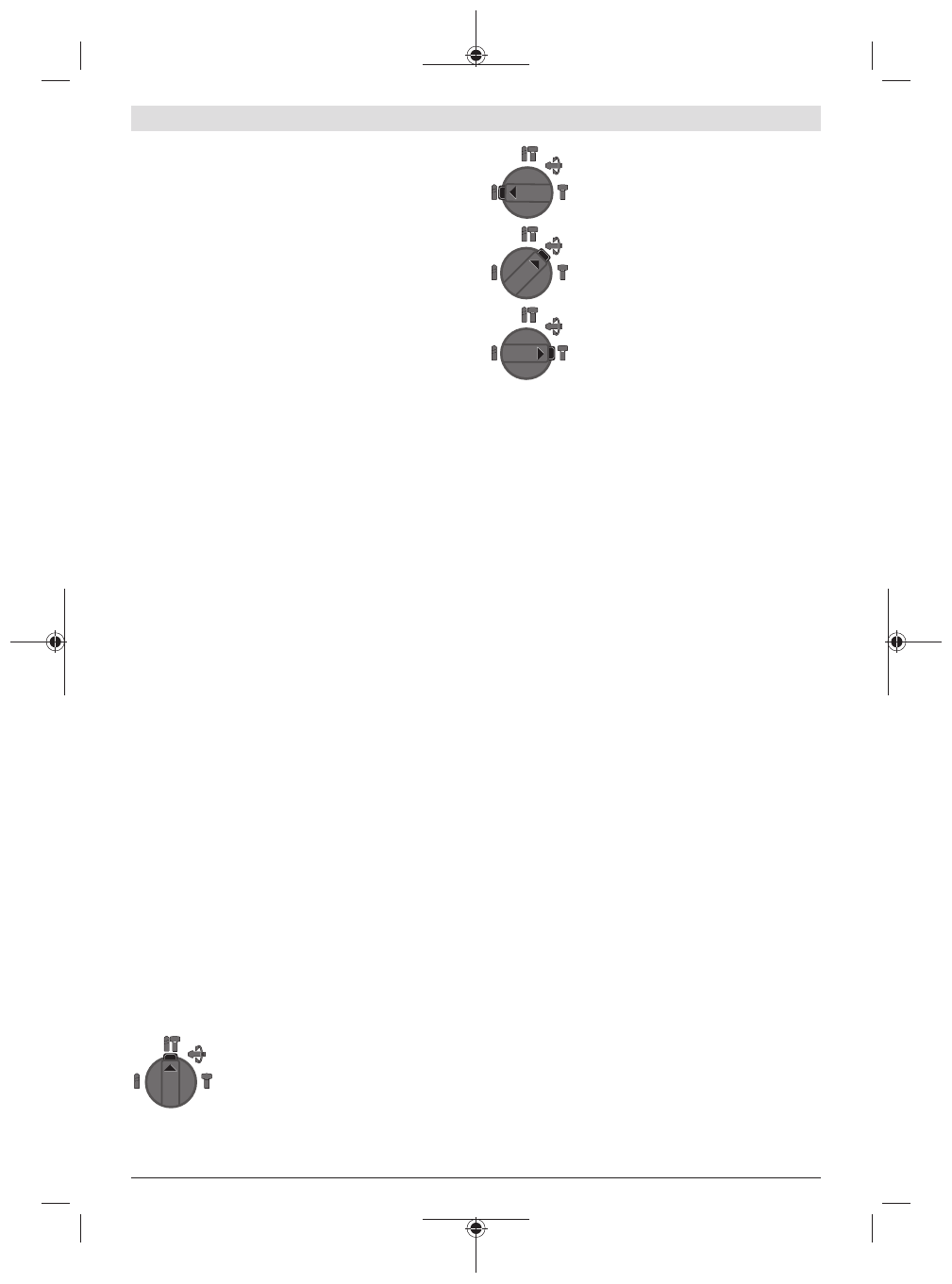

Sélection du mode de fonctionnement

Sélectionnez le mode de fonctionnement voulu de l’outil
électroportatif avec le sélecteur stop de rotation/de frappe

(10)

.

– Pour changer de mode de fonctionnement, appuyez sur le

bouton de déverrouillage

(9)

 et tournez le sélecteur stop

de rotation/de frappe

(10)

 dans la position voulue jusqu’à

ce qu’il s’enclenche.

Remarque :

ne changez de mode de fonctionnement que

lorsque l’outil électroportatif est éteint ! Vous risqueriez
d’endommager l’outil électroportatif.

Position pour

perforer

 dans le béton et

dans la pierre naturelle

Position pour

percer

 sans percussion dans

le bois, le métal, la céramique ou les ma-
tières plastiques ainsi que pour le

vissage

Position

Vario-Lock

 pour régler la position

du burin
Dans cette position, le sélecteur stop de ro-
tation/de frappe

(10)

 ne s’enclenche pas.

Position pour

buriner

Sélection du sens de rotation (voir figure J)

Le sélecteur de sens de rotation

(8)

 permet d’inverser le

sens de rotation de l’outil électroportatif. Cela n’est toutefois
pas possible lorsque l’on appuie sur l’interrupteur Marche/
Arrêt

(7)

.

u

N’actionnez le sélecteur de sens de rotation

(8)

que

quand l’outil électroportatif est à l’arrêt.

Sélectionnez toujours la rotation droite pour les travaux de
perforation, perçage et burinage.
–

Rotation droite :

 Pour percer et visser, poussez le sélec-

teur de sens de rotation

(8)

 jusqu’en butée vers la

gauche.

–

Rotation gauche :

 Pour desserrer ou dévisser des vis et

des écrous, poussez le sélecteur de sens de rotation

(8)

 à

fond vers la droite.

Mise en marche/arrêt

– Pour

mettre en marche

 l’outil électroportatif, appuyez

sur l’interrupteur Marche/Arrêt

(7)

.

– Pour

bloquer

 l’interrupteur Marche/Arrêt

(7)

, maintenez

celui‑ci appuyé et appuyez en même temps sur le bouton
de blocage

(6)

.

– Pour

arrêter

 l’outil électroportatif, relâchez l’interrupteur

Marche/Arrêt

(7)

. Si l’interrupteur Marche/Arrêt

(7)

 est

bloqué, appuyez d’abord dessus et relâchez-le ensuite.

Réglage de la vitesse de rotation/de la fréquence de
frappe

– Vous pouvez modifier en continu la vitesse de rotation/

fréquence de frappe de l’outil électroportatif en jouant sur
la pression exercée sur l’interrupteur Marche/Arrêt

(7)

.

Une légère pression sur l’interrupteur Marche/Arrêt

(7)

 pro-

duit une faible vitesse de rotation/fréquence de frappe. Plus
l’on exerce de pression, plus la vitesse de rotation/la fré-
quence de frappe augmente.

Débrayage de sécurité

u

Dès que l’accessoire de travail se coince ou qu’il s’ac-
croche, l’entraînement de la broche est interrompu.
En raison des forces intervenant, tenez toujours l’outil
électroportatif fermement avec les deux mains et
ayez une position ferme.

u

Si l’outil électroportatif est bloqué, éteignez-le et des-
serrez l’outil de travail. Lorsqu’on met l’appareil en
