Nesse caso, rode uma vez a bucha dianteira no sentido
oposto ao da seta. Em seguida será possível fechar o
encabadouro.
– Rode o interruptor de bloqueio de rotação/impacto

(10)

para a posição "Furar".

Retirar a ferramenta de trabalho (ver figura G)

– Segure a bucha traseira

(19)

 da bucha de aperto rápido.

Abra o encabadouro rodando a bucha dianteira no
sentido da seta até ser possível remover a ferramenta.

Aspiração de pó com Saugfix (acessórios)

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, podem
ser nocivos à saúde. O contacto ou a inalação dos pós pode
provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encontrem
por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de
madeiras (cromato, produtos de proteção da madeira).
Material que contém asbesto só deve ser processado por
pessoal especializado.
– Se possível deverá usar um dispositivo de aspiração de

pó apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de proteção

respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados,
vigentes no seu país.

u

Evite a acumulação de pó no local de trabalho.

Pós

podem entrar levemente em ignição.

Montar o dispositivo de aspiração (ver figura H)

Para a aspiração de pó é necessário um Saugfix (acessório).
Ao furar, o Saugfix é retraído por uma mola, de modo que a
ponta do Saugfix é mantida sempre rente à superfície.
– Pressione a tecla para o ajuste do batente de

profundidade

(11)

 e retire o batente de profundidade

(13)

. Pressione de novo a tecla

(11)

 e insira o Saugfix

pela frente no punho adicional

(12)

.

– Ligue uma mangueira de aspiração (diâmetro 19 mm,

acessório) na abertura de aspiração

(20)

 do Saugfix.

O aspirador de pó deve ser apropriado para o material a ser
trabalhado.
Utilize um aspirador especial para aspirar pó que seja
extremamente nocivo à saúde, cancerígeno ou seco.

Ajustar a profundidade de perfuração no Saugfix (ver
figura I)

Também pode determinar a profundidade de perfuração
desejada

X

 no Saugfix montado.

– Empurre a ponta de aparafusar SDS-plus até ao batente

na encabadouro SDS-plus

(3)

. Caso contrário, a

mobilidade do acessório SDS-plus pode causar um ajuste
errado da profundidade de perfuração.

– Solte o parafuso de orelhas

(24)

 no Saugfix.

– Coloque a ferramenta elétrica sem a ligar na zona a furar.

A ferramenta de trabalho SDS-plus tem de assentar na
superfície.

– Desloque o tubo guia do

(25)

 do Saugfix no seu suporte

de forma a que a cabeça do Saugfix assente na superfície
a perfurar. Não desloque o tubo guia

(25)

 mais do que o

necessário sobre o tubo telescópico

(23)

, para que fique

grande parte da escala visível no tubo telescópico

(23)

.

– Aperte novamente o parafuso de orelhas

(24)

. Solte o

parafuso de fixação

(21)

 no batente de profundidade do

Saugfix.

– Desloque o batente de profundidade

(22)

 no tubo

telescópio

(23)

, de forma a que a distância

X

 indicada na

imagem corresponda à profundidade de perfuração
desejada.

– Aperte o parafuso de fixação

(21)

 nessa posição.

Funcionamento

Colocação em funcionamento

u

Observar a tensão de rede! A tensão da fonte de
corrente elétrica deve coincidir com os dados que
constam na placa de características da ferramenta
elétrica. Ferramentas elétricas marcadas para 230 V
também podem ser operadas com 220 V.

Ajustar o modo de operação

Com o interruptor de bloqueio de rotação/impacto

(10)

seleciona o modo de operação da ferramenta elétrica.
– Para mudar o modo de operação pressione a tecla de

desbloqueio

(9)

 e rode o interruptor de bloqueio de

rotação/impacto

(10)

 para a posição desejada, até ele

engatar de forma audível.

Nota:

 mude o modo de operação apenas com a ferramenta

elétrica desligada! Caso contrário a ferramenta elétrica pode
ficar danificada.

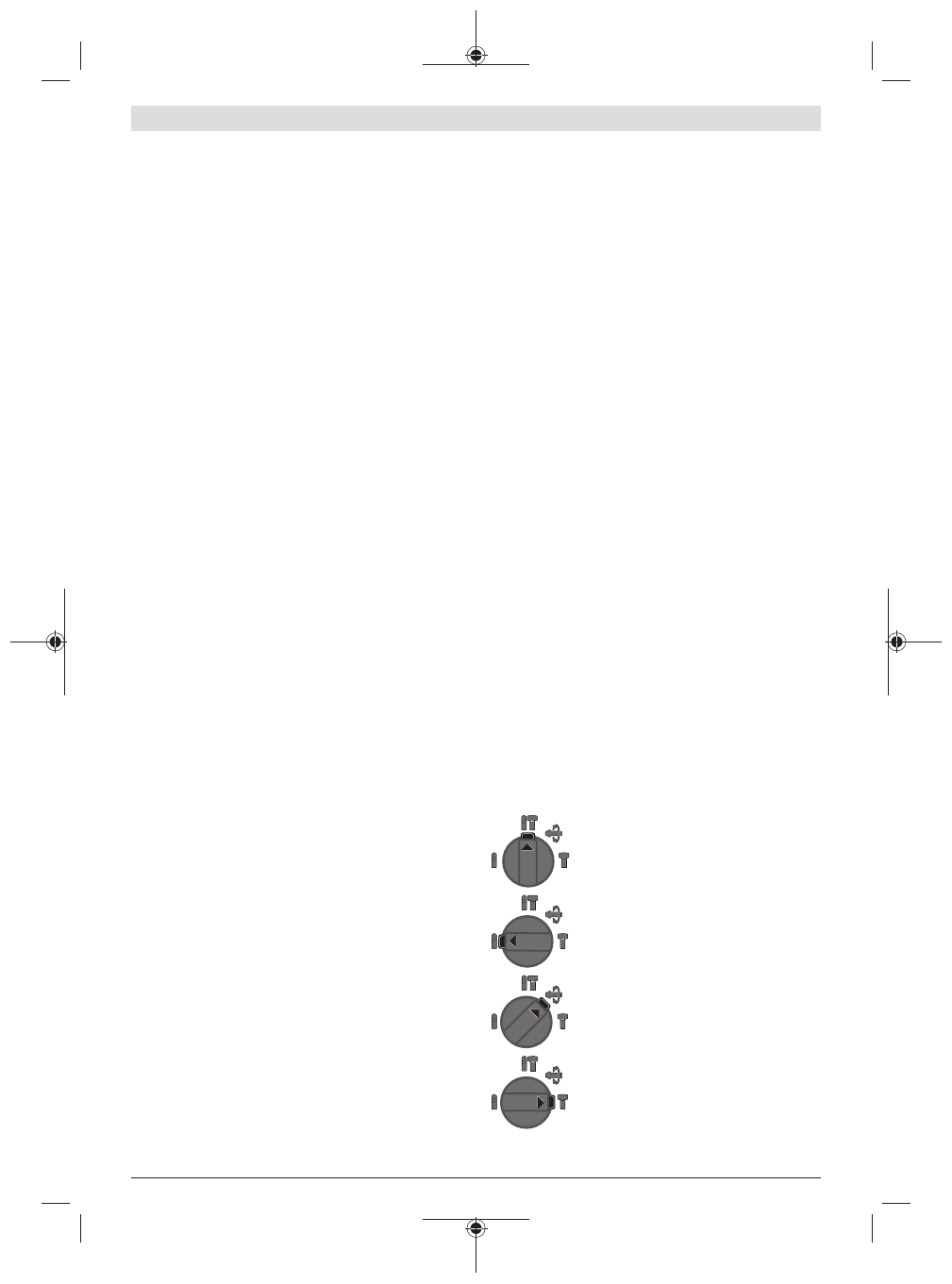

Posição para

furar com martelo

 em betão

ou pedra

Posição para

furar

 sem impacto em

madeira, metal, cerâmica e plástico, bem
como para

aparafusar

Posição

Vario-Lock

 para ajustar a posição

de cinzelamento
Nesta posição o interruptor de bloqueio de
rotação/impacto

(10)

 não engata.

Posição para

Cinzelar
