– Collegare un tubo di aspirazione (diametro 19 mm, acces-

sorio) all’apertura di aspirazione

(20)

 del dispositivo di

aspirazione Saugfix.

L’aspiratore dovrà essere adatto al materiale da lavorare.
Utilizzare un aspiratore speciale per l’aspirazione di polveri
particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.

Regolazione della profondità di foratura sul dispositivo
di aspirazione Saugfix (vedere Fig. I)

È possibile stabilire la profondità di foratura desiderata

X

 an-

che a dispositivo di aspirazione Saugfix montato.
– Spingere l’utensile accessorio SDS-plus fino a battuta

nell’attacco utensile SDS-plus

(3)

. In caso contrario, l’ac-

cessorio SDS-plus potrebbe spostarsi, falsando la regola-
zione della profondità di foratura.

– Allentare la vite ad alette

(24)

 sul dispositivo di aspirazio-

ne Saugfix.

– Applicare saldamente l’elettroutensile sul punto di foratu-

ra, senza accenderlo. Durante tale fase, l’utensile acces-
sorio SDS-plus dovrà poggiare sulla superficie.

– Spostare il tubo di guida

(25)

 del dispositivo di aspirazio-

ne Saugfix nel relativo supporto, in modo che la testa del
dispositivo stesso poggi sulla superficie da forare. Non
spingere il tubo di guida

(25)

 sul tubo telescopico

(23)

oltre il necessario, in modo da mantenere visibile la mag-
gior parte possibile della scala graduata sul tubo telesco-
pico

(23)

 stesso.

– Serrare nuovamente la vite ad alette

(24)

. Allentare la vi-

te di bloccaggio

(21)

 sull’asta di profondità del dispositi-

vo di aspirazione Saugfix.

– Spostare l’asta di profondità

(22)

 sul tubo telescopico

(23)

 in modo che la distanza

X

 indicata in figura corri-

sponda alla profondità di foratura desiderata.

– Serrare la vite di bloccaggio

(21)

 in tale posizione.

Utilizzo

Messa in funzione

u

Osservare la tensione di rete! La tensione riportata
sulla targhetta di identificazione dell’elettroutensile
deve corrispondere alla tensione della rete elettrica di
alimentazione. Gli elettroutensili con l’indicazione di
230 V possono essere collegati anche alla rete di
220 V.

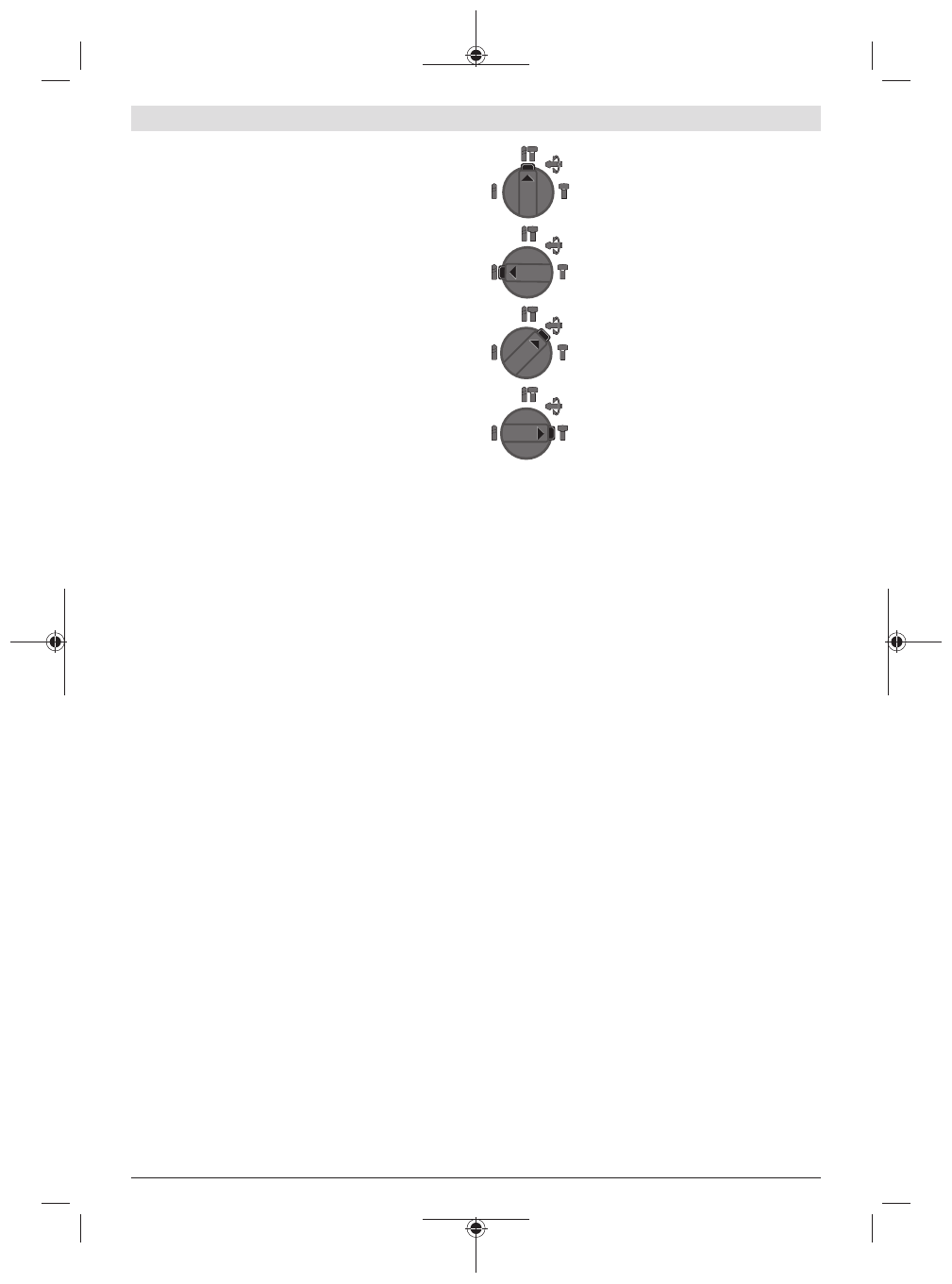

Regolazione del modo operativo

L’interruttore di arresto percussione/rotazione

(10)

 consen-

te di selezionare la modalità dell’elettroutensile.
– Per cambiare modalità, premere il tasto di sbloccaggio

(9)

 e ruotare l’interruttore di arresto percussione/rotazio-

ne

(10)

 nella posizione desiderata, sino a farlo scattare

udibilmente.

Avvertenza:

 Cambiare modalità esclusivamente ad elettrou-

tensile spento. In caso contrario, l’elettroutensile potrebbe
subire danni.

Posizione per

foratura a percussione

 nel

calcestruzzo o nella pietra

Posizione per

foratura

 senza percussione in

legno, metallo, ceramica e plastica, nonché
per

avvitamento

Posizione

Vario-Lock

, per regolazione della

posizione di scalpellatura
In tale posizione, l’interruttore di arresto
percussione/rotazione

(10)

 non si innesta.

Posizione per

scalpellatura

Impostazione del senso di rotazione (vedere Fig. J)

Il commutatore del senso di rotazione

(8)

 consente di varia-

re il senso di rotazione dell’elettroutensile. Ad interruttore di
avvio/arresto

(7)

 premuto, tuttavia, ciò non sarà possibile.

u

Azionare il commutatore del senso di rotazione

(8)

esclusivamente ad elettroutensile fermo.

Per operazioni di foratura a percussione, foratura e scalpel-
latura, impostare sempre la rotazione destrorsa.
–

Rotazione destrorsa:

 per forare e per introdurre viti,

premere il commutatore del senso di rotazione

(8)

 verso

sinistra, sino al finecorsa.

–

Rotazione sinistrorsa:

 per allentare o svitare viti e dadi,

premere il commutatore del senso di rotazione

(8)

 verso

destra, sino al finecorsa.

accensione/spegnimento

– Per

accendere

 l’elettroutensile, premere l’interruttore di

accensione/spegnimento

(7)

.

– Per

bloccare

 l’interruttore di accensione/spegnimento

(7)

, mantenerlo premuto, premendo inoltre il tasto di

bloccaggio

(6)

.

– Per

spegnere

l’elettroutensile, rilasciare l’interruttore di

accensione/spegnimento

(7)

. Se l’interruttore di accen-

sione/spegnimento

(7)

 è bloccato, esso andrà dapprima

premuto, quindi rilasciato.

Regolazione del numero di giri/di colpi

– Ad elettroutensile acceso, è possibile regolare il numero

di giri/di colpi in modo continuo, esercitando maggiore o
minore pressione sull’interruttore di avvio/arresto

(7)

.

Premendo leggermente l’interruttore di avvio/arresto

(7)

, si

otterrà un numero di giri/di colpi ridotto; aumentando la
pressione, aumenterà anche il numero di giri.

Frizione di sicurezza contro il sovraccarico

u

La trasmissione all’alberino filettato si blocca se l’ac-
cessorio si inceppa oppure resta bloccato. In conside-
razione delle forze che vengono generate, afferrare
