Magyar |

111

Figyelem:

 Ha a szerszámbefogó egységet ütközésig kinyitot-

ta, a szerszámbefogó egység bezárásakor előfordulhat, hogy
egy kattogó zörej hallható és a szerszámbefogó egység nem
záródik be.
Ebben az esetben forgassa el egyszer a  első hüvelyt a nyíl ál-
tal jelzett iránnyal ellentétes irányba. A szerszámbefogó egy-
séget ezután ismét össze lehet zárni.
– Fordítsa el a

(10)

 ütés-/forgáskikapcsolót a „Fúrás“ hely-

zetbe.

A betétszerszám kivétele (lásd a G ábrát)

– Tartsa szorosan fogva a gyorsbefogó

fúrótokmány

(19)

 hátsó hüvelyét. A  első hüvelynek a nyíl

által jelzett irányba való elforgatásával nyissa annyira szét
a szerszámbefogó egységet, hogy ki lehessen venni a
szerszámot.

Porelszívás a Saugfix-berendezéssel (külön
tartozék)

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és
fémek pora egészségkárosító hatású lehet. A poroknak a ke-
zelő vagy a közelben tartózkodó személyek által történő
megérintése vagy belégzése allergikus reakciókat és/vagy a
légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-
súak, főleg ha a faanyag kezeléséhez más anyagokat is fel-
használtak (kromát, favédő vegyszerek). A készülékkel az-
besztet tartalmazó anyagokat csak szakembereknek szabad
megmunkálniuk.
– A lehetőségek szerint használjon az anyagnak megfelelő

porelszívást.

– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-

dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az
adott országban érvényes előírásokat.

u

Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
sen össze por.

A porok könnyen meggyulladhatnak.

Az elszívó szerkezet felszerelése (lásd a H ábrát)

A porelszíváshoz egy Saugfix-berendezésre (külön tartozék)
van szükség. Fúrás közben a Saugfix-berendezés visszarugó-
zik, így a Saugfix-fej mindig rátapad a megmunkálásra kerülő
felületre.
– Nyomja meg a

(11)

 mélységi ütköző beállító gombot és

vegye ki a

(13)

 mélységi ütközőt. Nyomja meg még egy-

szer a

(11)

 gombot és helyezze be elölről a Saugfix-be-

rendezést a

(12)

 pótfogantyúba.

– Csatlakoztasson egy elszívó tömlőt (19 mm átmérő, külön

tartozék) a Saugfix-berendezés

(20)

 elszívó nyílásához.

A porszívónak alkalmasnak kell lennie a megmunkálásra ke-
rülő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.

A furatmélység beállítása a Saugfix berendezésen
(lásd a I ábrát)

A kívánt

X

 furatmélységet felszerelt Saugfix-berendezés mel-

lett is be lehet állítani.
– Tolja be ütközésig az SDS-plus betétszerszámot

a

(3)

 SDS-plus szerszámbefogó egységbe. Az SDS-plus

betétszerszám mozgási képessége ellenkező esetben a
furatmélység helytelen beállításához vezethet.

– Oldja ki a

(24)

 szárnyascsavart a Saugfix berendezésen.

– Nyomja rá erőteljesen az elektromos kéziszerszámot,

anélkül, hogy bekapcsolná, a fúrási pontra. A SDS-plus
betétszerszámnak fel kell feküdnie a felületre.

– Tolja el a Saugfix

(25)

 vezetőcsövét a tartójában úgy,

hogy a Saugfix-fej felfeküdjön a fúrásra kerülő felületre.
Ne tolja el jobban a

(25)

 vezetőcsövet a

(23)

 teleszkópos

csövön, mint amennyire szükséges, hogy
a

(23)

 teleszkópos cső skálájának minél nagyobb része

látható maradjon.

– Húzza meg ismét szorosra a

(24)

 szárnyascsavart. Lazítsa

ki a Saugfix-berendezés mélységi
ütközőjének

(21)

 szorítócsavarját.

– Tolja el úgy a

(22)

 mélységi ütközőt a

(23)

 teleszkópos

csövön, hogy az ábrán látható

X

 távolság megfeleljen a kí-

vánt furatmélységnek.

– Húzza meg ebben a helyzetben szorosra

a

(21)

 szorítócsavart.

Üzemeltetés

Üzembe helyezés

u

Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos kézi-
szerszám típustábláján található adatokkal. A
230 V‑os berendezéseket 220 V hálózati feszültségről
is szabad üzemeltetni.

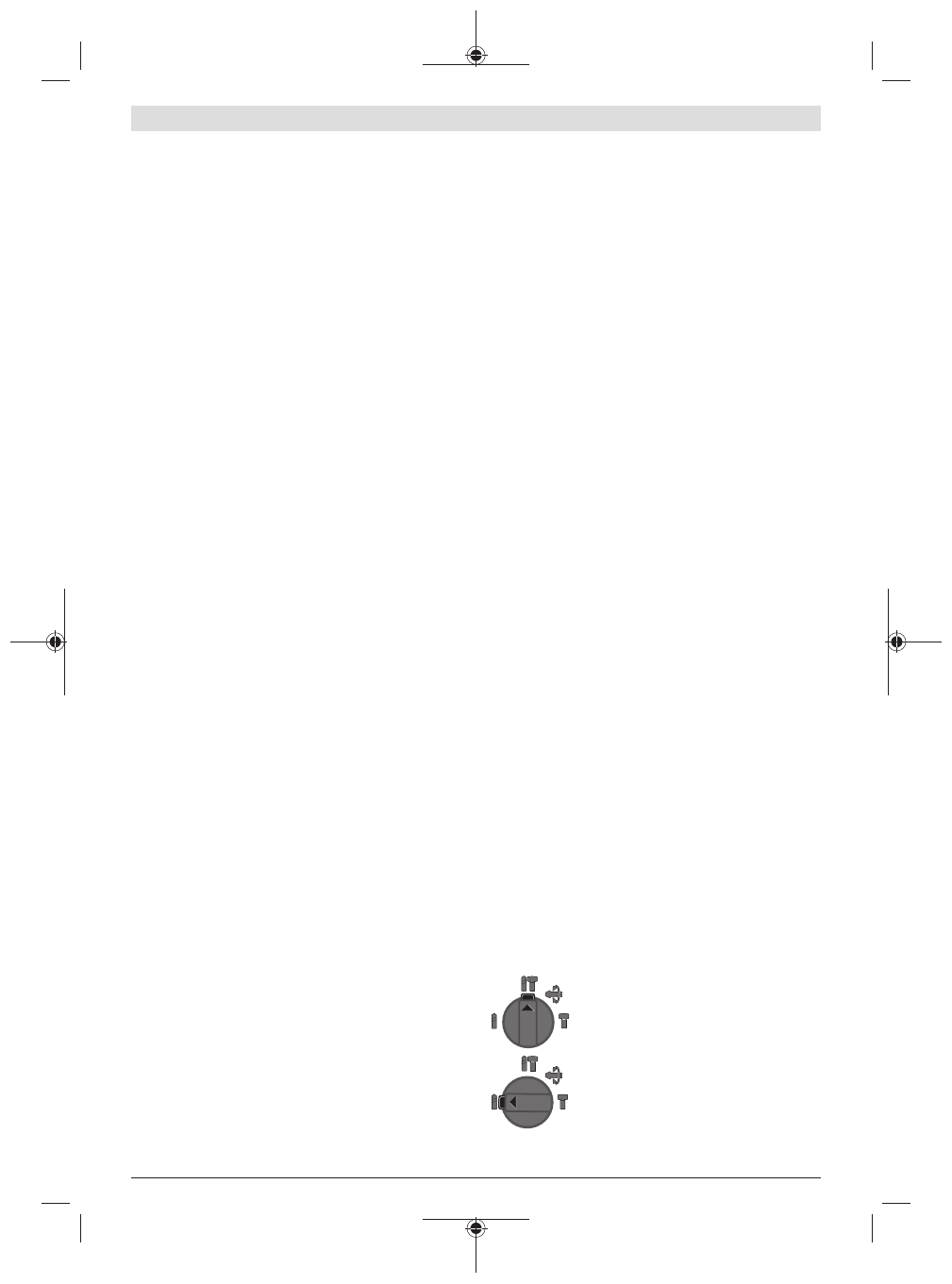

Az üzemmód beállítása

Jelölje ki a

(10)

 ütés-/forgáskikapcsolóval az elektromos ké-

ziszerszám üzemmódját.
– Az üzemmódok közötti átkapcsoláshoz nyomja meg a

(9)

 reteszelésfeloldó gombot és forgassa el a

(10)

 ütés-/

forgáskikapcsolót a kívánt helyzetbe, amíg az jól hallható-
an bepattan a helyére.

Figyelem:

 Az üzemmódot csak kikapcsolt elektromos kézi-

szerszámon szabad átkapcsolni! Ellenkező esetben az elekt-
romos kéziszerszám megrongálódhat.

Betonban vagy kőben végzett

Kalapácsos

fúrás

 helyzet

A fában, fémekben, kerámiában és műanya-
gokban ütés nélkül végzett

Fúráshoz

 vala-

mint

Csavarozáshoz

 szükséges helyzet
