KUUMAÕHUPUHUR

51

EE

KIRJELDUS

Soojapuhurid BV on mõeldud kasutamiseks väikestes ja
keskmistes ruumides ja hoonetes, kus on hädavajalik püsiv
või mobiilne küttesüsteem. Soojus tekib põletamise
tulemusena. Põletusgaaside soojus juhitakse läbi
põletuskambrite metallseinte ja soojusanduri värskesse
õhku. Põletuskamber on konstrueeritud nii, et see kindlustab
gaaside kahekordse tsirkulatsiooni. Õhk ja põletusgaasid
liiguvad eraldi juhtmete kaudu. Mõlemad juhtmed on
keevitatud ja tihendatud. Pärast jahutamist juhitakse gaasid
läbi juhtme, mis peab olema ühendatud korstna või
suitsulõõriga. Korsten või lõõr peab olema piisavalt suur, et
ta kindlustaks gaaside efektiivse väljajuhtimise.


ÜLDINE INSTRUKTSIOON

Hoiatus: soojapuhur peab ühendatud maandatud
toitpesaga ja läbi vahelduvvoolu lüliti.

Käesolevad soojapuhurid tegutsevad nafta toitega.
Kasutades soojapuhurit, järgi kõiki kohalikke eeskirju ja
määrusi. • Enne soojapuhuri kasutamist tuleb juhend läbi
lugeda ja sellest täpselt kinni pidada. • Soojapuhurit võib
kasutada ainult kohtades, kus ei ole kergelt süttivaid
materjale. • Kindlusta endale kiire juurdepääs
tuletõrjeseadmetele. • Soojapuhurit võib kasutada ainult hästi
tuulutatud ruumides, kindlustades sinna värske õhu
juurdepääs, vastavalt soojapuhuri nõuetele. • Soojapuhur
peab asetsema kindlalt püsival pinnal. • Kontrolli
soojapuhurit enne töölepanemist ja regulaarselt kasutamise
käigus.
• Ära lase lapse ega loomi soojapuhuri lähedusse
• Kui puhurit ei kasutata, tuleb ta alati välja võtta toitevõrgust
• Ära ühenda kunagi soojapuhurit teiste põletitega ega
suurenda põleti efektiivsust üle soojapuhuri
nominaalvõimsuse, mis on märgitud lisatud kirjeldusel.
• Ära kunagi blokeeri sisse- või väljalaskeventiili, kuna see
võib tekitada ventilaatori mootori ülekoormamise ja seadme
ülekuumenemise.

3 Hoiatus: Kasuta ainult kindlaid tootja poolt tarnitud
põleteid. Muud tüüpi põletite kasutamisel seade ei vasta
CE nõuetele.

Soojapuhuril on kolm ohutusseadet, mis hakkavad tööle
tõsiste probleemide puhul.
Põleti juhtimisseade, mis on monteeritud põletisse ja millel
on taaslähtestuse nupp, lülitab välja põleti juhul, kui leek on
kustunud. Ülekuumenemise eest kaitsev termostaat, TS,
käsitsi taaslähtestusega, hakkab tööle, kui põletuskambri
temperatuur tõuseb üle maksimaalse väärtuse. Süttib
kontrolltuli (9) ja soojapuhur lakkab töötamast. Soojusandur
RT alustab tööd, kui ventilaatori mootor kasutab voolu, mis
ületab lubatud maksimaalse väärtuse. Süttib kontrolltuli (10)
ja soojapuhur lakkab töötamast. Kui üks neist
ohutusseadetest tegutseb, tuleb enne soojpuhuri uuesti
sisselülitamist kindlaks teha soojapuhuri ebaõige
funktsioneerimise põhjus. (vaata TÄHELDATUD VEAD,
PÕHJUSED JA  NENDE EEMALDAMINE).
Ülekuumenemise eest kaitsev termostaat, TSS, lülitab
soojapuhuri välja, kui seda läbiva õhu hulk ei ole piisav, kuni
põletuskambri jahtumiseni. Pärast kambri jahtumist lülitub
soojapuhur automaatselt sisse.


PAIGALDAMINE

Hoiatus: Allpool kirjeldatud töid võivad läbi viia ainult
vastava ettevalmistusega asjatundjad.

ÜHENDAMINE JA ELEKTRIVOOLU REGULEERIMINE

Hoiatus: Soojapuhuri elektritoide peab olema
maandatud ja sellel peab olema magnetotermiline
vahelduvvoolu lüliti.

Iga soojapuhuri juurde on lisatud juhtimis- ja kaitseseadmed,
mis on hädavajalikud selle õigeks funktsioneerimiseks.
Juhtpaneel, põleti, ventilaatori termostaat ja
ülekuumenemise eest kaitsev termostaat (koos
taaslähtestuslülitiga) on juba ühendatud.

Järgi allnimetatud tegevusi:

• Ühenda toitejuhe (pärast elektrivoolu parameetritega
tutvumist, mis on märgitud sildil (vaata tab. ).
Tabelil  on näidatud silt, mis on paigutatud kolmfaasilise
toitega seadmetele; • Ühenda lisaseadmed: ruumi
termostaat, kell lülituspaneelile. Toitejuhe tuleb ühendada
otsadega konnektoriga (8). ieejärel tuleb kontrollida, kas kõik
elektriühendused vastavad skeemile. Tuleb kontrollida
termostaadi TV seadistus (vaata „Tehnilised andmed”).
Pärast soojapuhuri esimest sisselülitamist tuleb kontrollida,
kas ventilaator ei kasuta rohkem voolu, kui on lubatud
maksimaalne väärtus. Lõpuks tuleb reguleerida põleti
vasatavalt „Põleti kasutusjuhendiga”.


BV 470 E

Faaside arv

1

Pinge [V]

230

Tihedus [Hz]

50

KUUMA ÕHU JUHTMETE ÜHENDAMINE

Soojapuhurite juurde võib olla lisatud: 4-suunalised õhu
väljalaskeventiili koonused (kasutamise ajal ei tohi ükski
väljalaskeava olla blokeeritud), [kompressõhu pea]*
(kasutamise ajal peab olema avatud vähemalt üks suur ja
üks väike pool).

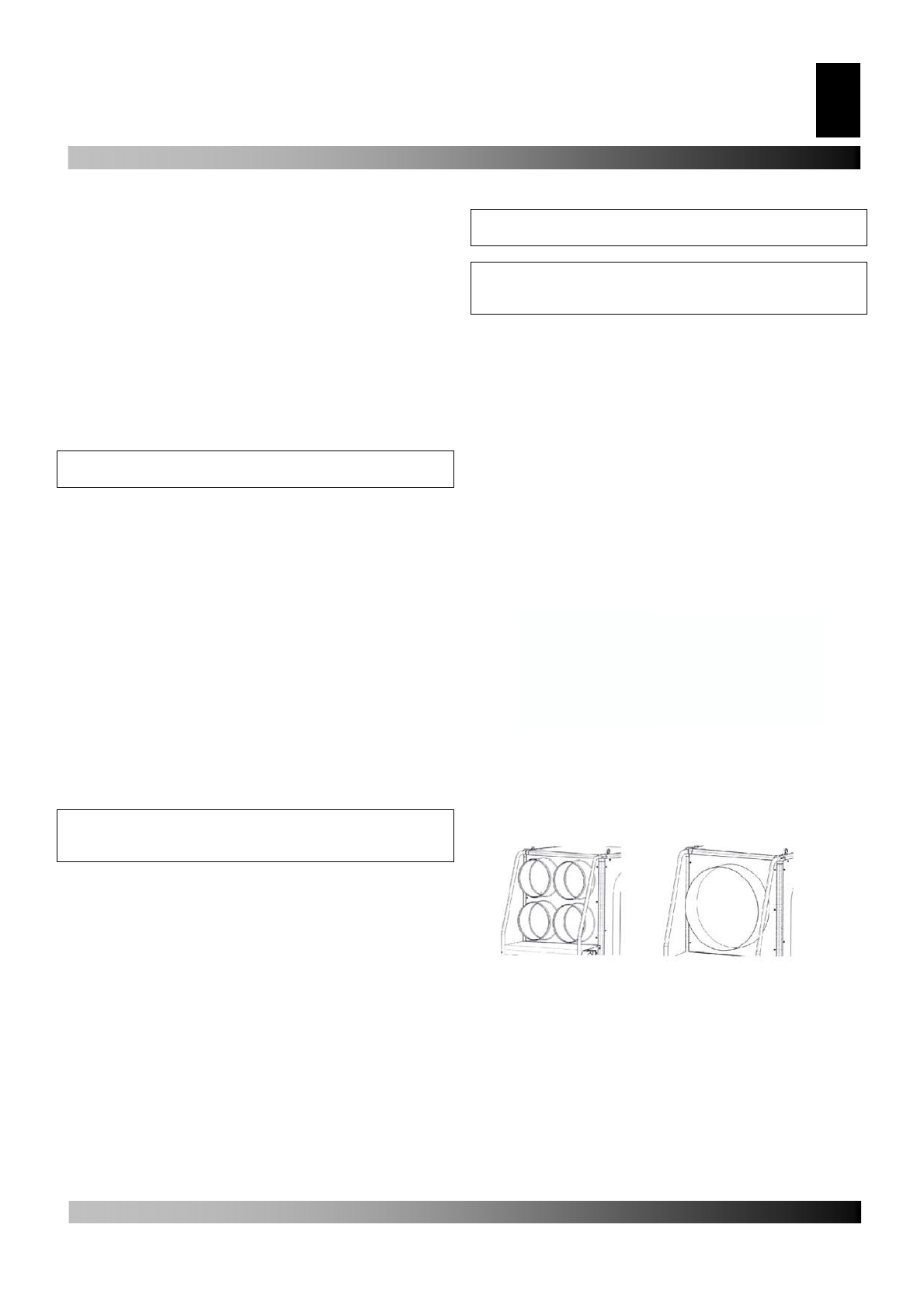

 Fig. 1



Uue pea (väljaarvatud kambri tüüpi) võib ühendada uutele
õhujuhtmetele, kui kasutajal on selline vajadus. Sellisel juhul
võib õhuhulk muutuda, eriti kui muutuvad juhtmete läbimõõt
ja pikkus või kooldude arv. Seepärast tuleb pärast peade või
õhujuhtmete muutmist kontrollida ja reguleerida õhuhulka.
Alati tuleb kontrollida, kas:
• ventilaatori mootor ei võta rohkem voolu, kui on lubatud
maksimaalne väärtus;
• läbiva õhuhulga suurus jääb vajalikule tasemele.
