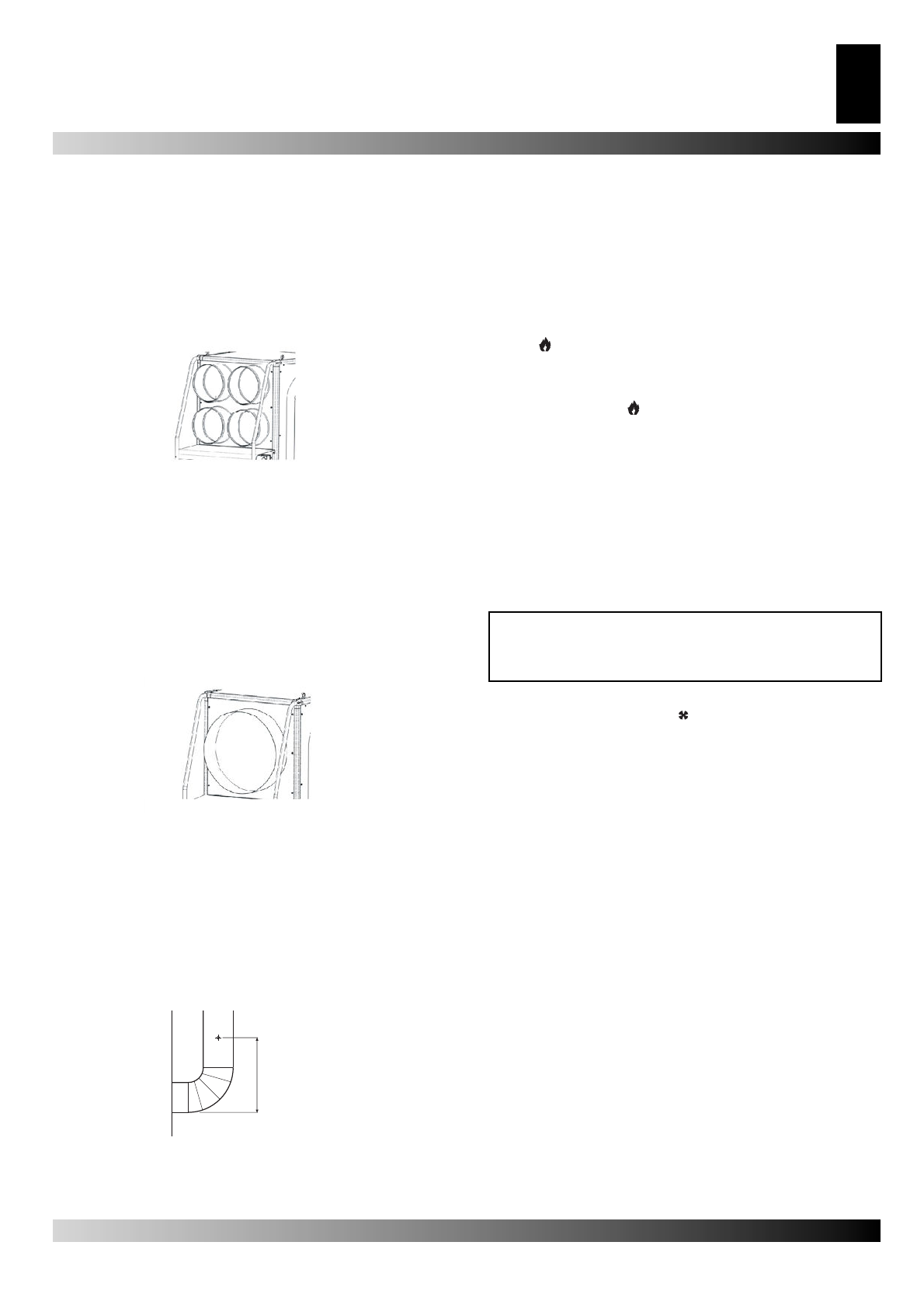

“AANSLUITING OP HETELUCHTKANALEN”

De perspanelen van de hete lucht, beschikbaar als accessoires,
zijn:
• met 2/4 wegen, te gebruiken met alle uitgangen open.
• van het type ‘verdeler’ te gebruiken voor luchtverdeling van
meerdere zijden (tenminste 2 opeenvolgende zijden moeten
open zijn).

De nieuwe kop kan worden aangesloten op de nieuwe

luchtkanalen, met uitzondering van het “plenum”, wanneer
dat voor speciale toepassingen nodig is. In dit geval en in
het bijzonder als de diameter en de lengte van de uitgangen
veranderd zijn of als het aantal buigingen is aangepast, kan
de luchtuitstoot variëren. Derhalve is het heel belangrijk
de luchtuitstoot te controleren en te reguleren wanneer er
aanpassingen zijn gemaakt aan luchtkoppen of luchtkanalen.
Verzeker uer in elk geval van dat:
•  de ventilatormotor niet meer stroom gebruikt dan de maximaal

toegestane limiet;

•  het volume van de luchtstroom overeenkomt met de aanbevo-

len waarde.

VERBINDING MET HET ROOKKANAAL

Het verbrandingsrendement en het correct functioneren van
de brander zijn afhankelijk van de trek van de schoorsteen, de
aansluiting op het rookkanaal moet gemaakt worden volgens de
geldende wetgeving en hierbij moeten de volgende aanwijzingen
in acht genomen worden:
•  de loop van het rookverbindingsstuk moet zo kort mogelijk zijn

en schuin opgaand lopen;

• nauwe bochten en versmallingen vermijden;
•  als het apparaat niet op een rookkanaal aangesloten wordt,

moet het eind van het rookverbindingsstuk verticaal geplaatst
zijn en voorzien van een windkap.

AANSLUITING OP DEBRANDSTOFTOEVOER

Volg de instructies in de gebruiksaanwijzing van de brander
om de brander aan te sluiten op de brandstoftoevoer met
gebruikmaking van de 2

fl

 exibele oliepijpen en het

fi

 lter dat op

de brander is bevestigd. Houd hierbij rekening met de lengte en
de plaatsing van de in- en uitvoer van de oliebuizen.

WERKING

Opstarten

Om de luchtverhitter te starten:
• de controleknop (2) op stand ‘0’ zetten,
•  de voedingskabel aan een stopcontact verbinden, de kenmer-

ken van dit contact moeten overeenkomen met die van de
voeding op de sticker (fasenaantal, spanning en frequentie).

•  Als het een handmatige werking betreft, de controleknop (2) op

stand      zetten: de brander start en na enkele minuten voor-
verwarming van de verbrandingskamer start de ventilator ook.

•  Als het een automatische werking betreft, moet u de gewenste

temperatuur op de kamerthermostaat instellen en de contro-
leknop (2) op stand      zetten: de luchtverhitter start en stopt
automatisch wanneer de omgevingstemperatuur boven of be-
neden de gekozen waarde komt.

•  Als na deze handelingen de luchtverhitter niet functioneert, moet

u paragraaf ‘STORINGEN, OORZAKEN EN OPLOSSINGEN’
raadplegen om de oorzaak van het probleem te vinden.

Stop

Om het apparaat stop te zetten, zet u de controleknop (2) op
stand ‘0’ bij handmatige werking of zet u, bij automatische
werking, de kamerthermostaat uit . De brander stopt maar de
ventilator blijft in werking en slaat meerdere keren aan, totdat de
verbrandingskamer volledig afgekoeld is.

ATTENTIE: De luchtverhitter nooit stopzetten door de
stekker uit het stopcontact te halen. De elek trische
voeding mag alleen uitgesloten worden nadat de
ventilator geheel tot stilstand is gekomen.

Ventilatie

De controleknop (2) op stand        zetten om de luchtverhitter
alleen continu te laten ventileren.

ONDERHOUD

De volgende werkzaamheden moeten regelmatig uitgevoerd
worden om een goede werking van het apparaat te garanderen.
Voordat u met het onderhoud begint, moet de elektrische vo-
eding van de luchtverhitter uitgeschakeld worden.

Reiniging van de warmtewisselaar en van de verbrandings-
kamer

Om de machine lange tijd ef

fi

 ciënt en goed functionerend te

houden, moeten deze werkzaamheden tenminste aan het einde
van elk bedrijfsseizoen uitgevoerd worden en vaker indien er
sprake is van sterke roetvorming; dit kan afhankelijk zijn van het
niet goed trekken van de schoorsteen, van een slechte brand-
stofkwaliteit, een slechte branderafstelling of het vaak starten
en stoppen van de brander. Tijdens de functionering aandacht
schenken aan de machine: schokken bij het starten kunnen wij-
zen op teveel roet.
Om bij de wisselaar te komen, moet u het inspectiepaneel van
de rookkast demonteren nadat het bovenste achterpaneel ver-
wijderd is. De toegang tot de verbrandingskamer verkrijgt u door
de brander weg te halen.

Reiniging van de ventilator

Alle verontreinigingen uit de mazen van het aanzuigrooster ver-
wijderen en zo nodig de waaier met persluchtschoonmaken.

LUCHTVERHITTERS

19

NL

200 mm

Fig. 2
