ANSCHLUSS AN DIE WARMLUFT-FÖRDE-

RKANÄLE

Der Warmlufterzeuger ist für einen Betrieb mit direkter Luftver-
teilung vorgesehen.

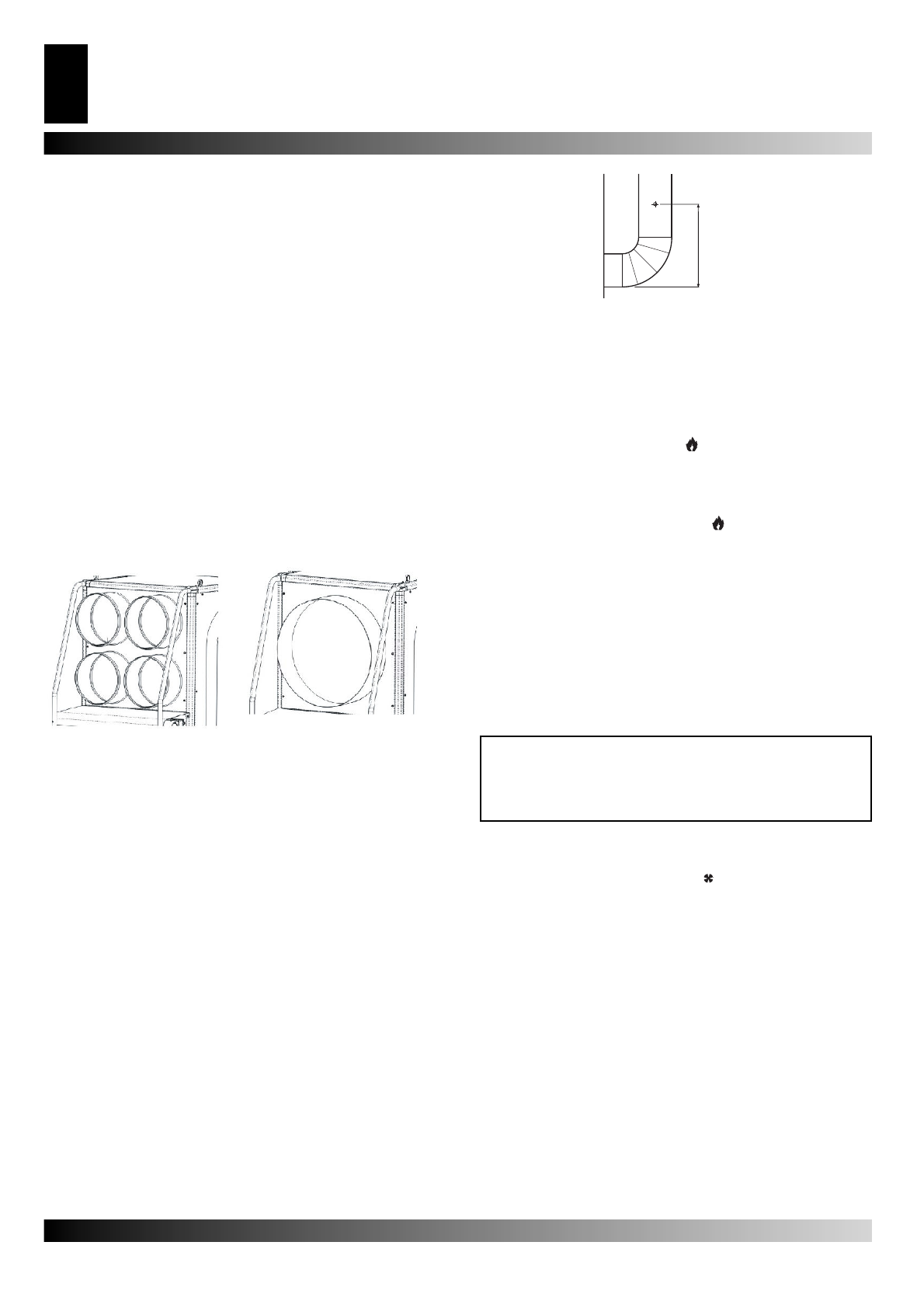

Die Warmluft-Förderplatte kann ersetzt werden durch eine 2- oder
4-wegige Platte, wenn der Warmluftstrom durch

fl

 exible Kanalisie-

rungen unterteilt werden soll; in solch einem Fall ist die Original-
Förderplatte durch Entfernung der 8 Schrauben, die sie mit der
Struktur des Warmlufterzeugers verbinden, abzunehmen und
anschließend kann die 2- bzw. 4- wegige Platte befestigt werden.
Die Luft-Förderplatte kann durch das Aggregat “Plenum” (vgl. Bild
1) ersetzt werden. In diesem Fall ist die Original-Förderplatte dur-
ch eine der beiden Platten des Oberteiles zu ersetzen, während
die andere zu entfernen ist; danach befestigt man das “Plenum”-
Aggregat auf den oberen frei gebliebenen Winkelpro

fi

 len. Die als

Zubehör lieferbaren HeiBluft-Förderplatten sind 2 bzw.4-wegig.

Genannte Vorrrichtungen, “Plenun” ausgenommen, können an
Kanäle mit entsprechendem Durchmesser angeschlossen wer-
den, falls spezielle Einsatzfälle dies verlangen; nachdem der Wert
der Luftförderung variieren kann, sind Kontrollen und Regelungen
durchzuführen, die jedesmal, wenn wesentliche Veränderungen am
Verteilungskreislauf der Warmluft auftreten (Veränderung der Länge
oder des Durchmessers der Rohre, der Anzahl der Kurven usw.).
Demnach ist folgendes vorzunehmen:
•  Überprüfen, daß der vom Lüftermotor absorbierte Strombedarf

nicht über dem angegebenen Wert liegt;

•  Überprüfen, daß die Luftförderleistung der Nominalförderlei-

stung entspricht.

SCHORNSTEINANSCHLUß

Die Brennleistung und das einwandfreie Funktionieren des
Brenners hängen vom Schornsteinzug ab. Der Schornsteinan-
schluß hat entsprechend den in Kraft stehenden Vorschriften
und unter Beachtung folgender Vorschriften zu erfolgen:
•  der Rauchrohrweg hat so kurz wie nur möglich zu seinund

aufsteingende Neigung aufzuweisen;

•  enge Kurven und Durchmesserverringerungen sind zu vermeiden
•  falls das Endstück des Rauchrohres nicht an einem Schornstein

angeschlossen ist, soll dies senkrecht angeordnet und durch einen
Schornsteinkopf bzw. eine ähnliche Vorrichtung ergänzt werden.

BETRIEBSWEISE UND HEIZUNG

Inbetriebnahme

Um das Heizgerät in Betrieb zu setzen:
• Geräteschalter (2) auf Position “0” schalten;
•  Das Versorgungskabel an eine Steckdose mit denselben auf

dem Typenschild angeführten Werten (Phasenanzahl, Span-
nung, Frequenz) anschließen;

•  Falls es sich um ein manuell betriebenes Garät handelt, den

Geräteschalter (2) auf Position      stellen: Das Heizgerät läuft
nach einigen Minuten Vorwärmung der Brennkammer an und
gleichzeitig tritt auch der Lüfter in Betrieb.

•

Bei einem automatisch betriebenen Gerät ist auf dem Rau-

mthermostat der gewünschte Temperaturwert einzustellen und
der Geräteschalter (2) auf Position     zu stellen: Das An-und
Abschalten des Heizgerätes erfolgt automatisch, sobald die
Raumtemperatur unter bzw. über dem eingestellten Wert liegt.

•  Sollte das Heizgerät nach o.g. Maßnahmen nicht funktionie-

ren, sehen Sie zur Auf

fi

 ndung der Ursache im Paragraphen

“BETRIEBSSTÖRUNGEN UND BEHEBUNG” nach.

Abstellen

Um das Gerät abzustellen ist, bei manuell betriebenem Gerät,
der Geräteschalter (2) auf Position “0” zu stellen. Wenn es sich
um automatisch betriebene Geräte handelt, regelt man den
Raumthermostaten. Das Heizgerät stoppt und der Lüfter läuft
weiter, wobei er mehrmals anläuft, bis die Brennkammer völlig
abgekühlt ist.

ACHTUNG: Der Betrieb des Warmlufterzeugers darf nicht
dadurch gestoppt werden, daß man einfach den Stecker
aus dem Versorgungsschaltpult herauszieht. Die elektri-
sche Versorgung darf erst nach Stillstand des Lüfters
unterbrochen werden.

Lüftung

Um lediglich die fortiaufende Lüftung des Gerätes zu erhalten,
den Geräteschalter (2) auf Position      stellen.

WARTUNG

Für einen tadellosen Betrieb des Gerätes genügt es, regelmäßig
folgende Maßnahmen vorzunehmen, wobei allerdings zu bea-
chten ist, daß vorher die Stromversorgung zu unterbrechen ist.

Reinigung der Brennkammer

Um die hohe Leistungsfähigkeit der Gerätes beizubehalten
und seine Lebensdauer zu verlängern, ist die Reinigung der
Brennkammer wenigstens am Ende jeder Betriebssaison vor-
zunehmen  oder auch öfter, falls eine übertriebene Menge an
Ruß vorherrscht; zu dieser erscheinung kann es kommen, wenn
z.B. der Schornsteinzug nicht einwandfrei ist, oder das Heizgerät
schlecht eingestellt ist, oder weiters, wenn das Anund Abschalten
des Heizgerätes mehr oder weniger oft erfolgt. In diesem Zusam-
menhang während des Betriebs des Gerätes aufpassen: kommt
es zu Pulsierungen beim Anlauf, kann dies ein Anzeichen vom
Vorhandensein einer zu großer Rußmenge sein.
Zugang zum Wäreaustauscher erhält man indem, nach Abnahme
der hinteren oberen Platte, die Inspektionsplatte des Rauchka-
stens abmontiert wird. Um sich einen Zugang zur Brennkammer

WARMLUFTERHITZER

10

DE

200 mm

Fig. 2
