VARMEOVNER

30

NO

BESKRIVELSE

BV MODEL varmeovner er ment til bruk i små til mellomsto-
re rom og bygninger der det er behov for et fast eller

fl

 yttbart

oppvarmingssystem. Varme produseres ved forbrenning, og
varmen fra røyken overføres til den friske luften gjennom metall-
veggene i forbrenningskammeret og varmeveksleren. Forbren-
ningskammeret er av en type der røyken sirkulerer to ganger.
Luften og røyken går gjennom atskilte kanaler, begge sveiset og
forseglet. Når spillgassene har avkjølt seg etter forbrenningen,
blir de støtt ut gjennom en kanal som må være koblet til en pipe
eller et avtrekksrør. Pipen eller avtrekksrøret må ha en diameter
som sikrer at røyken blir effektivt trukket ut.

GENERELLE RETNINGSLINJER

Advarsel: Varmeovnens elektrørselslinje må være jordet
og utstyrt med en magnetotermisk bryter med differen-
sial.

Varmeovnen BV MODEL Ekan benyttes med brennere som
benytter diesel, metan eller

fl

 ytende gass.

Drift må skje i overensstemmelse med de gjeldende lover og
forskrifter for bruk av apparatet.
Støpslet må koples til en stikkontakt utstyrt med utkopling-
sbryter. Det er viktig å forsikre seg om at:
• instruksjonene i denne manualen følges nøye;
•

varmeovnen ikke installeres i lokaler med eksplosjonseller

brannfare;

•

det ikke oppbevares brannfarlige materialer i nærheten av

apparatet;

• det er blitt tatt tilstrekkelig hensyn til brannsikring;
•  det er god ventilasjon i lokalet hvor varmeovnen be

fi

 nner  seg

og at lufttilgangen er tilpasset varmeovnens behov;

• apparatet har en fast plassering;
•  varmeovnen kontrolleres før den settes igang og kontrolleres

regelmessig under driften; sørg for å holde barn eller dyr på
avstand;

•

støpslet trekkes ut av stikkontakten etter hver driftssyklus.

Følg retningslinjene for bruk av varmeovnen, og spesielt:

• overstig ikke ovnens varmeeffekt;
•  forsikre deg om at lufttilførselen ikke er lavere enn den nomi-

nelle; man må derfor kontrollere at det ikke er noen hindring
eller blokkasje på luftuttaks- og/eller luftinntaksrørene, slik som
forheng eller tepper plassert oppå apparatet, eller vegger/store
gjenstander like ved varmeovnen. Dårlig lufttilførsel kan føre til
overbelasting på viften og derved fare for overheting av moto-
ren og forbrenningskammeret.

Advarsel: Det må kun anvendes brennere valgt og levert
av produsenten. Hvis det brukes en annen type brenner,
oppfyller ikke varmeovnen lenger CE-regulativene.

Tre sikkerhetsanordninger aktiveres i tilfelle alvorlig funksjons-
svikt. Kontrollenheten for brennere, montert på selve brenneren
og utstyrt med en tilbakestillingsknapp, stopper automatisk
brenneren hvis

fl

 ammen slokker. Overhetingstermostaten, TS,

av den typen som startes opp manuelt, aktiveres hvis tempe-
raturen i forbrenningskammeret overskrider den maksimum-
sgrense den er innstilt til; varsellampen (9) begynner å lyse og
varmeovnen slår seg av. Det termiske releet, RT, aktiveres hvis
viftemotoren begynner å forbruke mer elektrisk strøm enn dent
maksimale tillatte mengden; varsellampen (10) begynner å lyse
og varmeovnen slår seg av.

Hvis noen av disse sikkerhetsanordningene aktiveres, må du
sjekke nøye hvor problemet ligger før du trykker tilbakestillingsk-
nappen og setter varmeovnen i gang igjen (se FUNKSJONS-
SVIKT, ÅRSAKER OG LØSNINGER).
Sikkerhetstermostaten for overheting, TSS, slår varmeovnen av
hvis luftstrømmen ikke er tilstrekkelig til å avkjøle forbrennin-
gskammeret. Varmeovnen slår seg automatisk på igjen så snart
den er tilstrekkelig avkjølt.

INSTALLASJON

Advarsel: Operasjonene nedenfor må kun utføres av kva-
li

fi

 sert personell.

ELEKTRISK TILKOBLING OG REGULERINGER

Advarsel: Nettstrømtilførselen til varmeovnen må være
jordet og utstyrt med en magnetotermisk bryter med
differensial.
Strømledningen må kobles til et bryterpanel med utko-
blingsbryter.

Hver varmeovn leveres med de sikkerhets- og kontrollenheter
som kreves for at den skal kunne fungere riktig. El-panelet,
brenneren, viftetermostaten, sikkerhetstermostaten for overhe-
ting og overhetingstermostaten med manuell tilbakestilling er
allerede koblet sammen.
Nå må følgende operasjoner utføres:
•  Plugg inn strømledningen etter å ha sjekket at strømforsynin-

gen er som angitt på klebemerket (se tabell ). Tabell  viser
klebemerket på apparater med trefaset strømforsyning;

•  Koble tilbehør som for eksempel romtermostat eller klokke til

apparatets el-panel: Elektrisk ledning må tilkobles ved hjelp av
kabelklemmen (8) til koblingspunkter.

Etter at dette er gjort, sjekk nøye at alle elektriske tilkoblinger
er i henhold til  koblingsskjemaet, og kontroller innstillingen av
termostat TV (se Tekniske spesi

fi

 kasjoner). Når varmeovnen

slås på for første gang, må du sjekke at viften ikke trekker mer
strøm enn det som maksimalt er tillatt. Til slutt regulerer du
brenneren ved å følge anvisningene i Instruksjonshåndboken
for brenneren.

BV 470 E

Antall faser

1

Spenning [V]

230

Frekvens [Hz]

50

TILKOBLING TIL VARMLUFTSKANALER

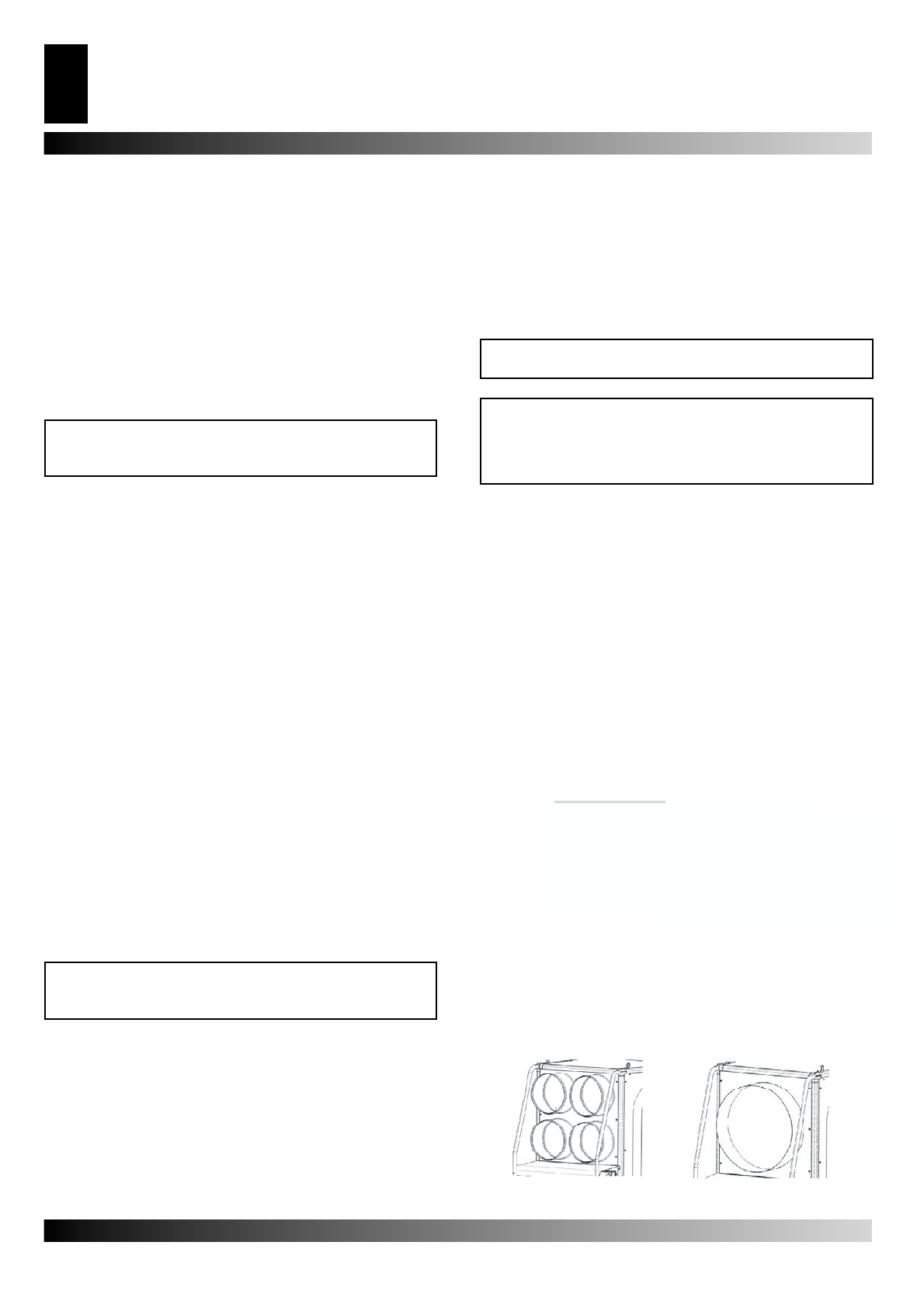

Panelene for tilførsel av varmluft, som kan tilbys som ekstrau-
tstyr, er:
• 2/4 veis, som brukes mens alle uttakene holdes åpne;
•  av typen “plenum”, som brukes slik at luften fordeles fra

fl

 ere

sider (i alle fall 2 påfølgende sider må være åpne).

Tabell 1
