Certificar-se, antes de utilizar a máquina que a mesma possui a
targeta de identificação. Em caso contrário, não utilizar a
máquina e avisar imediatamente o revendedor.
A targeta de identificação com as características técnicas está
colocada sobre o motor.
Verifique se a voltagem de rede é a mesma indicada na targeta
de identificação.

4.2 - PLACA DE IDENTIFICAÇÃO

5 - INSTALAÇÃO

C

D

E

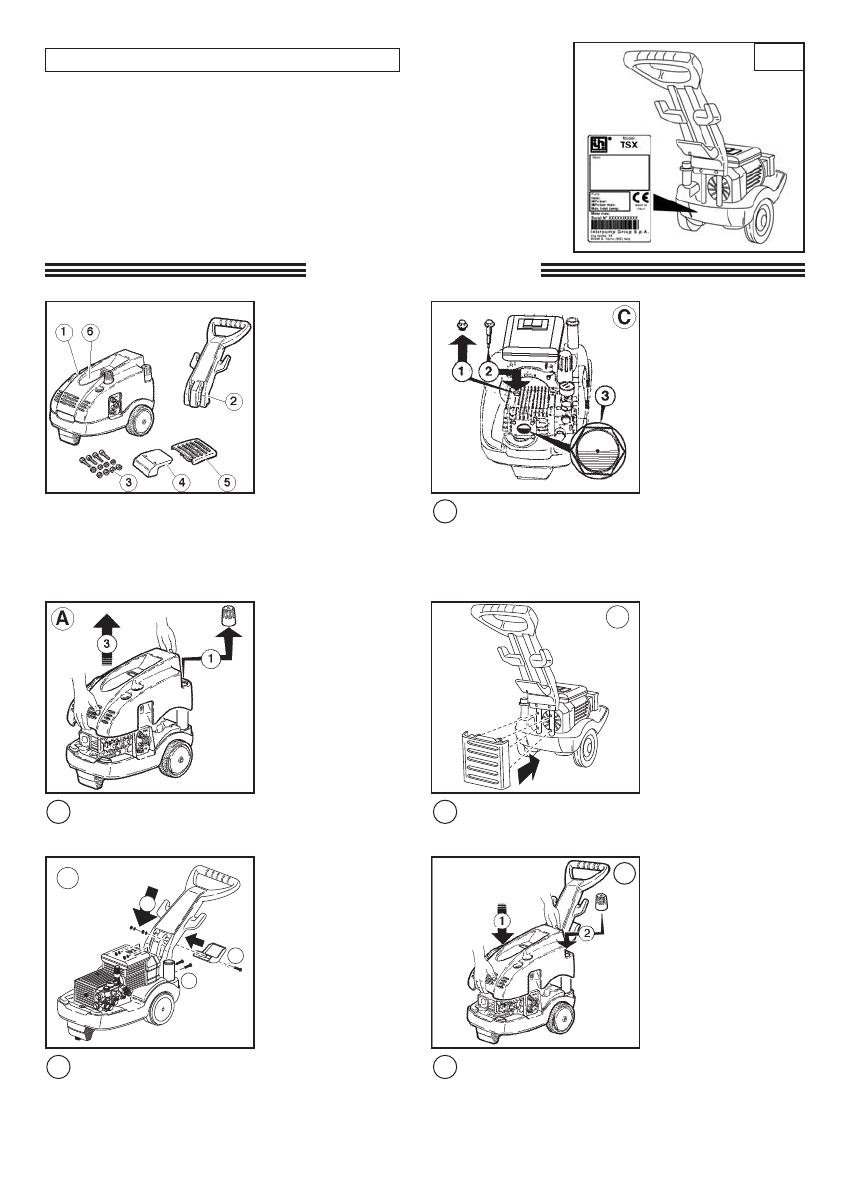

Corpo da máquina

Braço da máquina

Kit de parafusos, arruelas e porcas

Suporte para a mangueira

Grade

Manípulo de fixação da capota

Remova a tampa do tanque interno de detergente

Substituir o manípulo de fixação da capota

Remova a carcaça

Troque a tampa vermelha (Fig. 1) pela verata
preta/amarela (Fig. 2) e verifique so o óleo se encontra
no nível indicado (ao centro do indicador) como
mostra a (Fig. 3).

Coloque a grade nos encaixes e empurre firmemente
até que ela fique presa.

Recoloque a carcaça.

Reinstale a tampa do déposito interno
de detergente.

Fechar o manípulo de fixação.

Coloque o braço no encaixe da máquina

Fixe o braço e suporte para a manguera usando
os parafusos, porcas e arruelas que acompanham
a máquina.

Fixe a base do braço na máquina com os parafu-
sos, por arruelas que acompanham a máquina.
