30

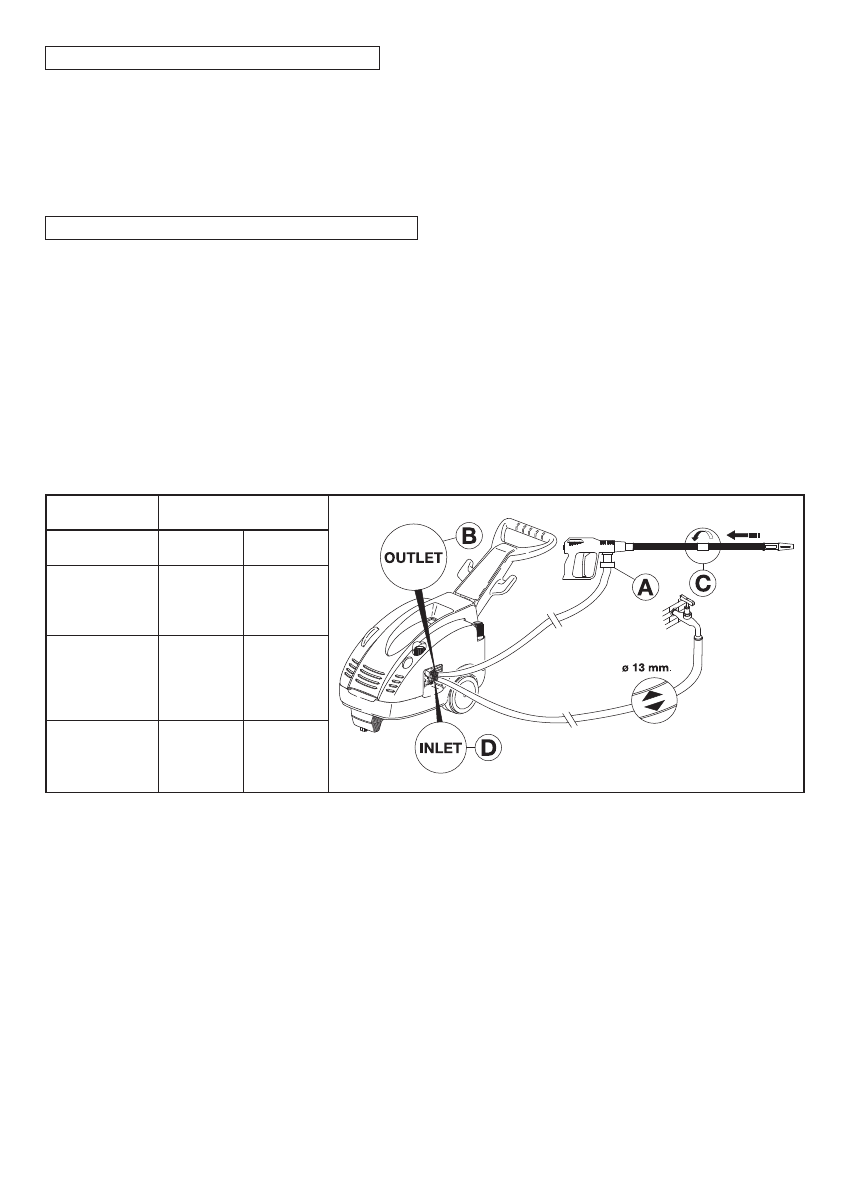

5.1 RACCORDEMENT HYDRAULIQUE

1- Branchez une extrémité du flexible haute pression au pistolet automatique (A)
et l'autre à la sortie haute pression "OUTLET" en vissant à fond la molette de fixation (B).
2- Assemblez ensuite la lance (C) en vissant à fond les deux parties de lance.

5.2 - BRANCHEMENT AU RÉSEAU D’EAU

1- La température maximale de l'eau d’alimentation ne doit jamais dépasser 60°C (140°F).
2- Branchez le tuyau d'alimentation au raccord d'entrée INLET (D) en utilisant un tuyau

renforcé (minimum15 bar/1,5 MPa/200 psi), dont le diamètre intérieur ne doit pas être infé-
rieur à 13 mm.(1/2").

3- Comme le débit d'eau se réduit en fonction de la longuer du tuyau d’alimentation, veillez à

ce que le débit minimum qui alimente l’appareil est en conformité avec le tableau
ci-dessous.

4- La pression maximale d'alimentation de la machine est de 10 bar, 1 MPa, 145 psi.

ATTENTION : l’eau d’alimentation contenue dans le nettoyeur doit être considérée non potable.

IMPORTANT

L’appareil doit toujours être alimentée avec de l'eau propre. Le fonctionnement sans eau ou
l'utilisation d'eau sale, sableuse ou contenant des produits chimiques corrosifs cause de
graves dégâts à l’appareil.

Si l’on désire alimenter le nettoyeur par aspiration libre, il suffit d'immerger l'extrémité du tuyau
d'alimentation dans l'eau à aspirer. La profondeur maximale d'aspiration, c'est-à-dire la hauteur
distante entre la surface libre de l’eau et la pompe varie entre 1 m. et 3 m (voir le tableau des
caractéristiques techniques).

MODELE

L/min.

G.P.M. USA

SERIE TSX

DEBIT RESEAU

HYDRIQUE

TSX 10-130
TSX 12-100
TSX 12-140

TSX 951

TSX 14-120
TSX 13-180

TSX 954
TSX 955
TSX 956

TSX 15-150
TSX 17-130

TSX 957
TSX 961

15

17

20

4

4.5

5.3
