5.1 HYDRAULISCHER ANSCHLUß

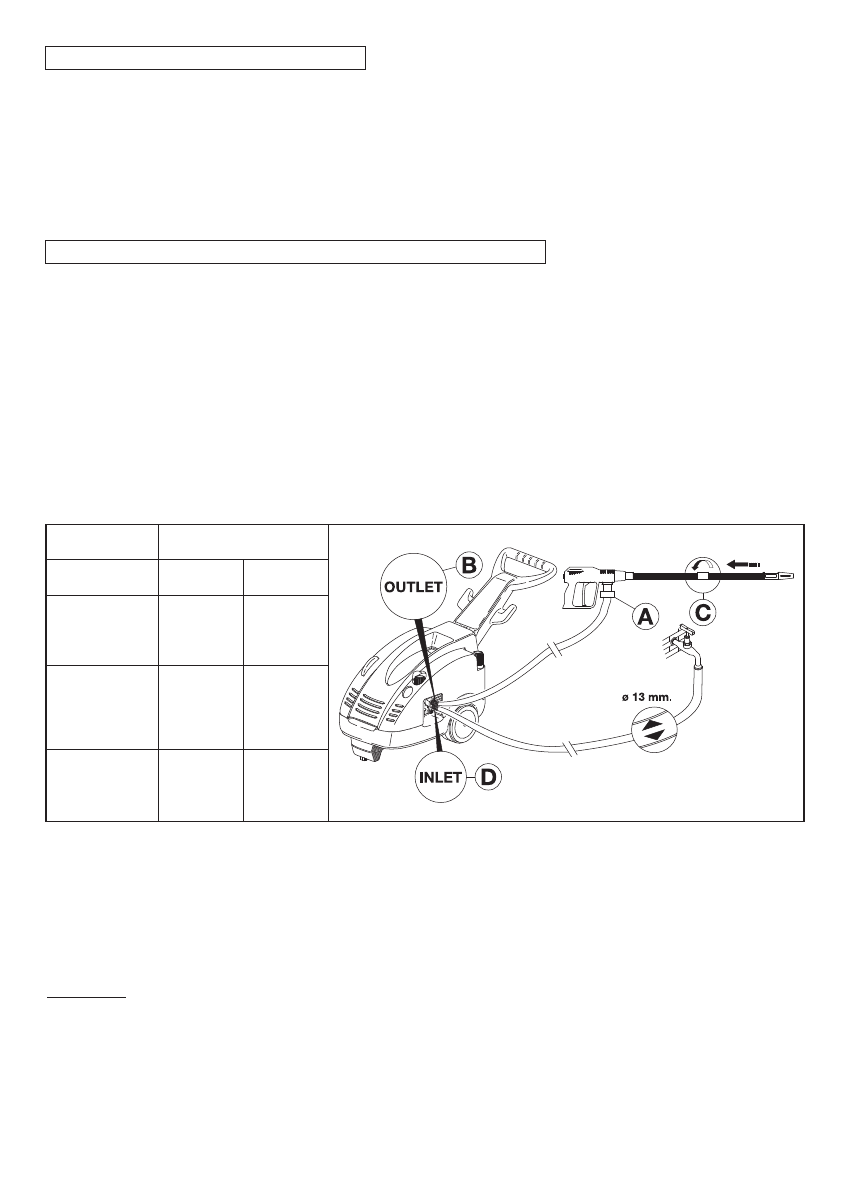

1- Den Hochdruckschlauch an einem Ende an der Abschaltpistole (A) anschließen und am
anderen Ende am Hochdruck-Anschluß “OUTLET”, wobei die Überwurfmutter (B) ganz festzu-
ziehen ist.
2- Den Zusammenbau der Lanze vervollständigen, indem der obere Teil auf den Festteil zu
montieren und sorgfältig festzuziehen ist (C).

5.2 - ANSCHLUß AN DAS WASSERVERSORGUNGSNETZ

1- Die Höchsttemperatur des zugeführten Wassers darf 60°C (140°F) nicht überschreiten.
2 -   D e n   Wa s s e r s c h l a u c h   a n   d e n   E i n l a u f - A n s c h l u ß   I N L E T   ( D )   a n s c h l i e ß e n ;   d a z u   i s t   e i n
verstärkter Schlauch (mind. 15 bar/1,5 MPa/200psi) mit einem Innendurchmesser von nicht
weniger als 13 mm (1/2”) zu verwenden.
3- Vorausgesetzt, daß die Wasserfördermenge in Funktion der Schlauchlänge reduziert wird,
hat man sich davon zu vergewissern, daß die Wassermenge, die dem Gerät zugeführt wird,
nicht geringer ist als in der nachstehenden Tabelle vorgegeben.
4- Das Gerät darf mit einem Wasserdruck von maximal 10 bar, 1 MPa, 145 psi gespeist werden.

ACHTUNG: Das Versorgungswasser am Einlauf des Wasserreinigers ist nicht trinkbar.

WICHTIG

Vergewissern Sie sich, daß das Gerät mit sauberem Wasser versorgt wird. Der Gerätebetrieb
ohne Wasser bzw. die Versorgung mit schmutzigem, sandhaltigem oder korrodierende chemi-
sche Mittel enthaltendem Wasser führt dem Gerät schwere Schäden zu.

Wünscht man den Hochdruckreiniger frei ansaugend zu versorgen, ist es ausreichend das
Ende des Versorgungsrohrs in das Wasser zu tauchen, das angesaugt werden soll. Die maxi-
male Saugtiefe, die als Höhenabstand zwischen dem Wasserpegel und der Pumpe gemessen
wird, liegt zwischen 1m und 3m (siehe Tabelle der technischen Eigenschaften).

MODELL

L/min.

G.P.M. USA

SERIE TSX

FÖRDERMENGE WASSER-

VERSORGUNGSNETZ

TSX 10-130
TSX 12-100
TSX 12-140

TSX 951

TSX 14-120
TSX 13-180

TSX 954
TSX 955
TSX 956

TSX 15-150
TSX 17-130

TSX 957
TSX 961

15

17

20

4

4.5

5.3
