101

1

2

3

B

D

A

B

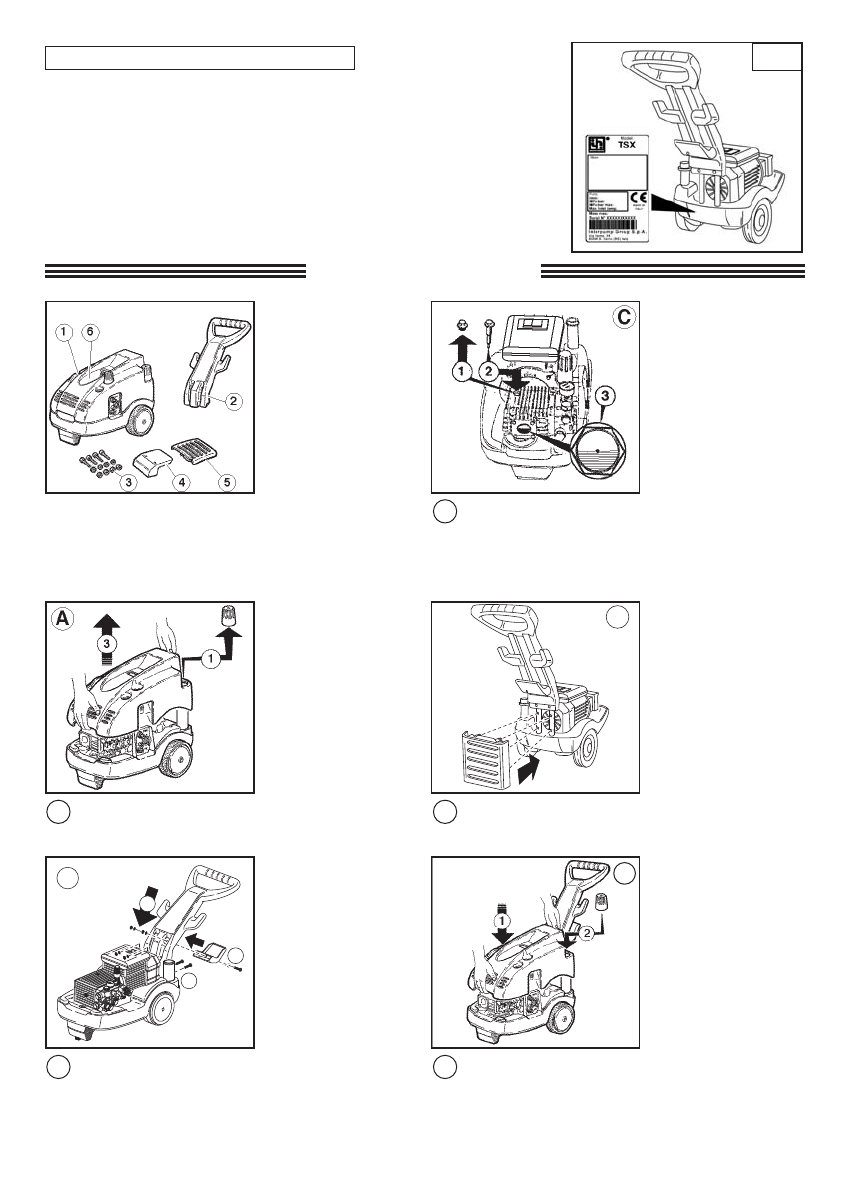

Перед использованием машины убедитесь, что она имеет
табличку. В противном случае не используйте машину
и немедленно сообщите об этом продавцу.
Идентификационная табличка с техническими спецификациями
расположена на двигателе.
Проверить, что значения тока на розетке (В / Гц)
совпадаютс указанными на табличке.

Корпус машины

Ручка

Набо винтов + прокладок + шайб

Крюк для трубы

Вентиляционная решетка

Регулятор крепления обтекателя

Снимите крышку отсека моющего средства

Отвинтите ручку крепления обтекателя

Снимите обтекатель

C

Замените красный транспортировочный колпачок (Рис. 1)
на черно-желтый со стерженьком для проверки уровня
масла (Рис. 2).
Убедитесь, что уровень масла находится на середине
индикатора (рис 3)

D

Установить вентиляционную решетку в отверстия и
нажать до упора.

E

Установить на место обтекатель.

Вставить пробку бака моющего средства.

Затяните ручку крепления обтекателя.

Вставьте ручку в направляющие.

Установите ручку и крюк для трубы на направляющие,

используя винты, гайки и шайбы.

Крепить ручку в нижней части с помощью винтов, гаек

и шайб.

E

4.2. ЗАВОДСКАЯ ТАБЛИЧКА

5. МОНТАЖ

TSX
