102

1-

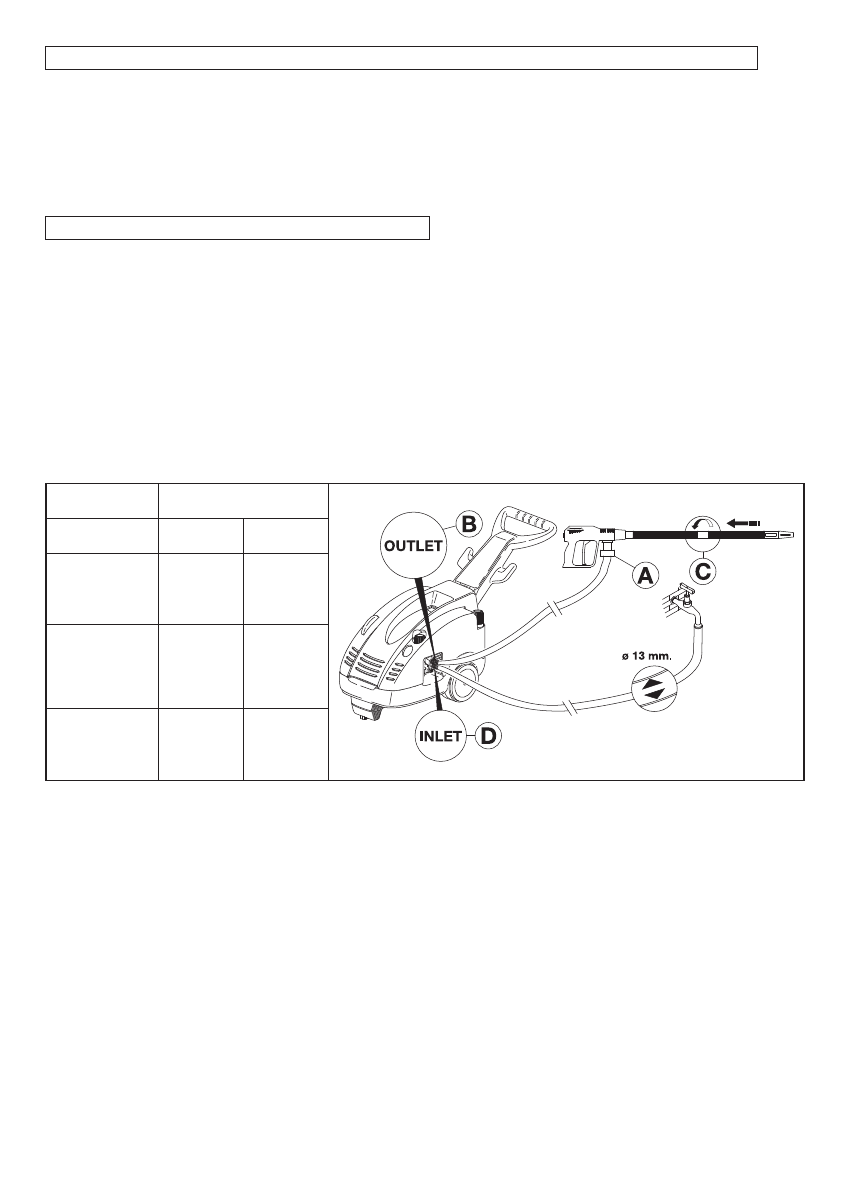

Подсоединить один конец шланга высокого давления к автоматическому пистолету (А),

а другой к фитингу подачи "OUTLET", затянув до упора круглые гайки крепления (B).

2-

Завершить сборку наконечника, монтируя верхнюю часть на закрепленную, тщательно

затянуть (C).

1

-

Макс. температура подаваемой воды не должна превышать 60°C (140°F).

2

-

Подсоединить шланг к входному патрубку (D) с помощью армированного шланга

(мин. 15 бар / MPa/200psi 1,5) с внутренним диаметром не менее 13 мм (1/2").
3

-

Учитывая, что расход воды уменьшается в зависимости от длины шланга,

обеспечить, чтобы количество воды, подаваемой на машину, было не меньше, чем
показано в следующей таблице.
4

-

Максимальное давление подаваемой на машину воды должно составлять10 бар, 1 МПа, 145.

ВНИМАНИЕ: Вода, подаваемая на гидромойка, считается непитьевой.

Если пылесос используется со свободным всасыванием, достаточно погрузить конец
шланга подачи в воду. Максимальная глубина всасывания, рассматриваемая
как расстояние по высоте между поверхностью воды и насосом, колеблется от 1 м до
3м (см. таблицу с техническими характеристиками).

5.1. ПОДСОЕДИНЕНИЕ НАГНЕТАТЕЛЬНОГО ОБОРУДОВАНИЯ ВЫСОКОГО ДАВЛЕНИЯ

5.2. ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ВОДЫ

ВАЖНО!

Подаваемая в машину вода должна быть чистой. Работа устройства без воды либо с
грязной водой, содержащей песок или агрессивные жидкости, вызывает серьезное
повреждение машины.

МОДЕЛЬ

Л./мин

Галл./мин

TSX

СКОРОСТЬ ПОТОКА

ПИТАЮЩЕЙ ВОДЫ

TSX 10-130
TSX 12-100
TSX 12-140

TSX 951

TSX 14-120
TSX 13-180

TSX 954
TSX 955
TSX 956

TSX 15-150
TSX 17-130

TSX 957
TSX 961

15

17

20

4

4.5

5.3
