66

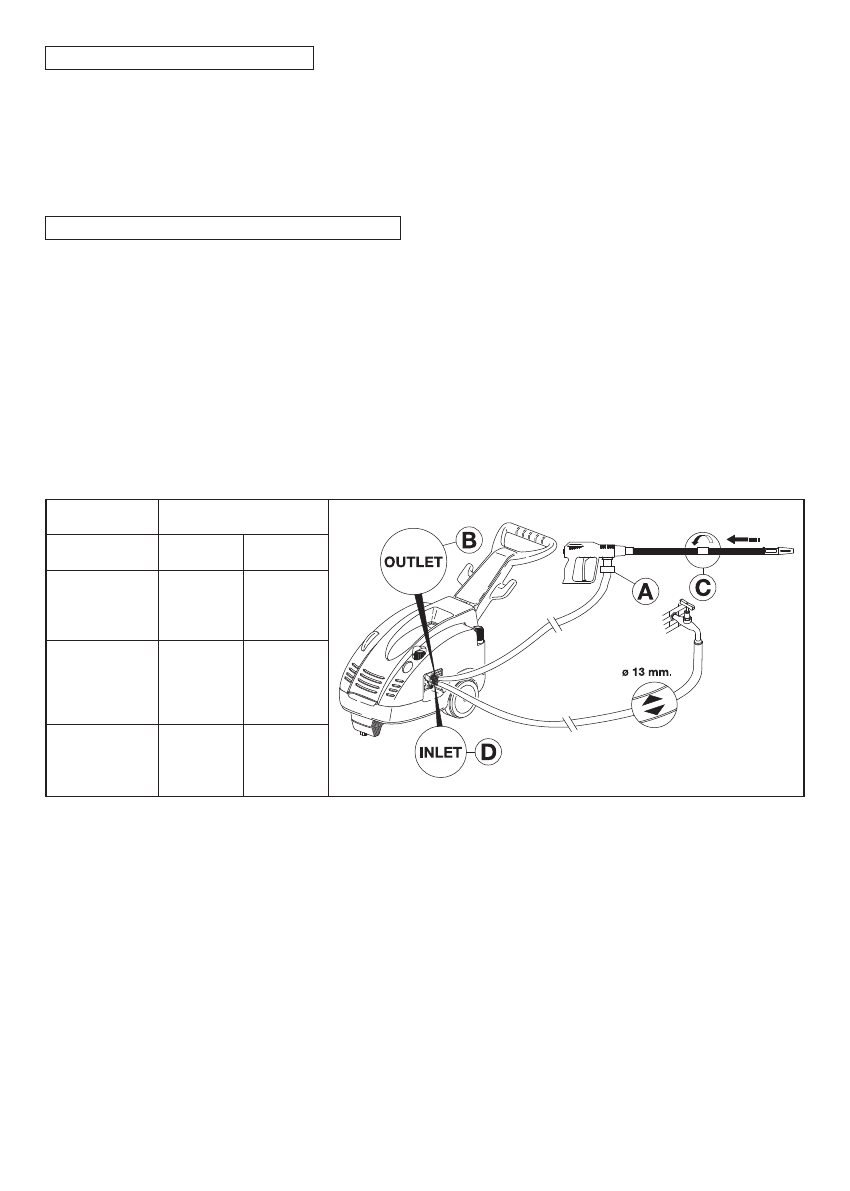

5.1 CONEXIÓN HIDRÁULICA

1- Conectar el tubo de alta presión con una extremidad a la pistola automática (A) y con la otra
al empalme de envío "OUTLET" fijando a fondo la tuerca de fijación (B).

2- Completar el ensamblaje de la lanza montando la parte superior sobre la fija apretando con
cuidado.

5.2 - CONEXIÓN CON LA RED HÍDRICA

1- La máxima temperatura del agua de alimentación no debe superar  los 60°C (140°F)
2- Conectar la manguera de alimentación al empalme de entrada INLET (D) utilizando un tubo
reforzado (min. 15 bar /1,5 MPa/200 psi) con diámetro interno no inferior a 13 mm (1/2").
3- En vista que el caudal de agua se reduce en función de la longitud del tubo, asegurarse que
la cantidad de agua que alimenta la máquina no sea inferior a la señalada en el siguiente grá-
fico.
4- La máquina puede ser alimentada con una presión máxima del agua igual a 10 bar, 1 MPa,
145 psi.

ATENCIÓN: El agua de alimentación que abastece la hidro-lavadora se considera no potable.

IMPORTANTE

Asegurarse que la máquina esté alimentada con agua limpia. El funcionamiento a seco o la ali-
mentación con agua sucia, arenosa o que contiene productos químicos corrosivos provoca
graves daños a la misma.

Si se desea alimentar la hidro-lavadora a través de una succión o aspirado diferente, basta
sumergir la terminación del tubo de alimentación en el agua que se va a aspirar. La profundi-
dad máxima de aspiración, que es considerada como la distancia de altura entre el manto libre
del agua y la bomba varia entre 1 y 3 m. (ver la tabla con las características técnicas).

MODELO

L/min.

G.P.M. USA

SERIE TSX

CAPACIDAD RED

HÍDRICA

TSX 10-130
TSX 12-100
TSX 12-140

TSX 951

TSX 14-120
TSX 13-180

TSX 954
TSX 955
TSX 956

TSX 15-150
TSX 17-130

TSX 957
TSX 961

15

17

20

4

4.5

5.3
