120

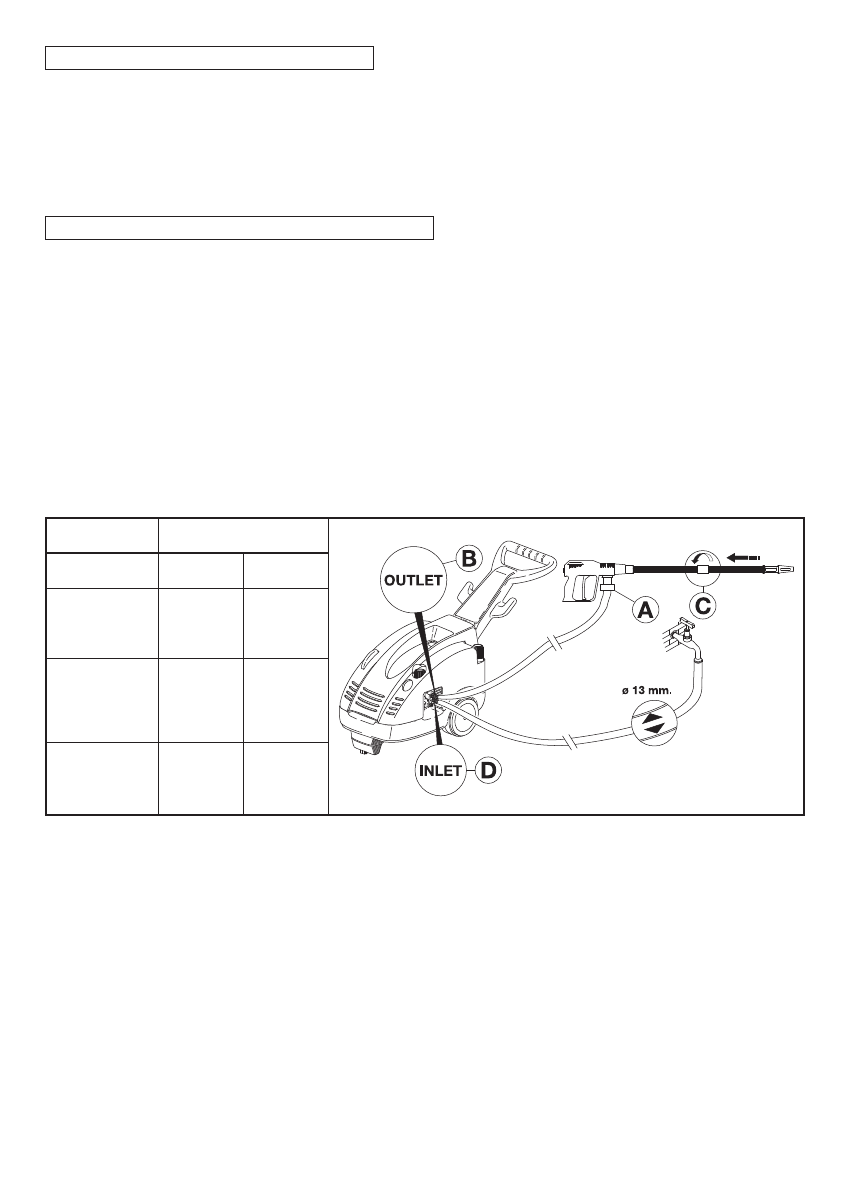

5.1 - COLLEGAMENTO IDRAULICO

1- Collegare una estremità del tubo alta pressione alla Pistola automatica (A) e l'altra

al raccordo di mandata "OUTLET" serrando a fondo la ghiera di fissaggio (B).

2- Completare l'assemblaggio della lancia montando la parte superiore su quella fissa

serrando con cura (C).

5.2 - ALLACCIAMENTO ALLA RETE IDRICA

1- La max. temperatura dell'acqua di alimentazione non deve superare i 60°C (140°F).
2- Collegare il tubo di alimentazione al raccordo di entrata INLET (D) utilizzando un tubo

rinforzato (min. 15 bar/1,5 MPa/200psi) con diametro interno non inferiore a 13 mm (1/2").

3- Premesso che la portata dell'acqua si riduce in funzione della lunghezza del tubo,

accertarsi che la quantità d'acqua che alimenta la macchina non sia inferiore a quella
riportata nella seguente tabella.

4- La macchina può essere alimentata con una pressione massima dell' acqua pari a 10 bar,

1 MPa, 145 psi.

ATTENZIONE: L’acqua di alimentazione entrata nell’idropulitrice è da considerarsi come non
potabile.

IMPORTANTE

Assicurarsi che la macchina sia alimentata con acqua pulita. Il funzionamento a secco o l'ali-
mentazione con acque sporche, sabbiose o contenente prodotti chimici corrosivi provoca gravi
danni alla macchina stessa.

Se si desidera alimentare l’idropulitrice tramite aspirazione libera, è sufficiente immergere l’e-
stremità del tubo di alimentazione nell’acqua da aspirare. La massima profondità di aspirazio-
ne considerata come la distanza in altezza tra il pelo libero dell’acqua e la pompa varia da 1 m
a 3m (vedere tabella caratteristiche tecniche).

MODELLO

L/min.

G.P.M. USA

SERIE TSX

PORTATA RETE

IDRICA

TSX 10-130
TSX 12-100
TSX 12-140

TSX 951

TSX 14-120
TSX 13-180

TSX 954
TSX 955
TSX 956

TSX 15-150
TSX 17-130

TSX 957
TSX 961

15

17

20

4

4.5

5.3
