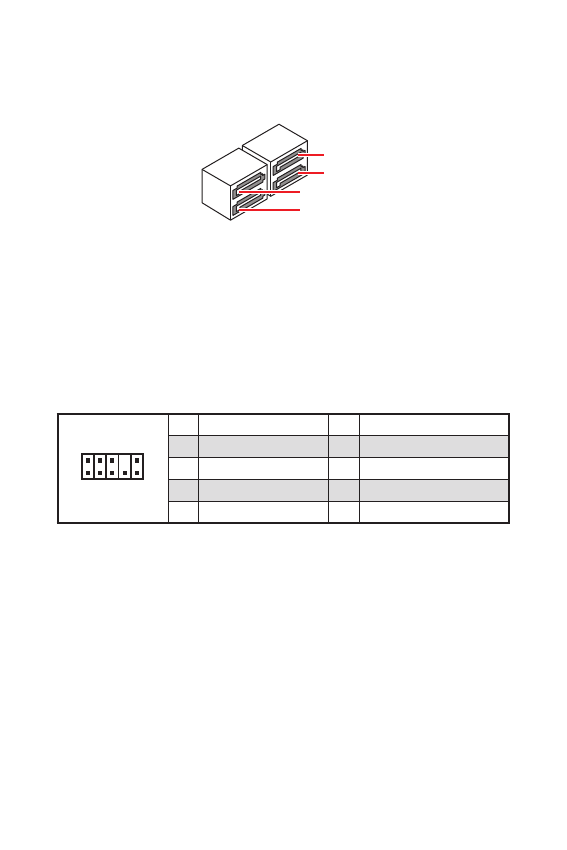

Übersicht der Komponenten
JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
SATA5~8: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s.
Pro Anschluss kann ein SATA Gerät angeschlossen werden.
SATA5
SATA7
SATA6
SATA8
⚠
Wichtig
∙
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
∙
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
Содержание
- 106 Безопасное использование продукции
- 107 Технические характеристики
- 112 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 113 Компоненты материнской платы
- 114 Процессорный сокет
- 115 Слоты DIMM; Рекомендации по установке модулей памяти
- 118 JAUD1: Разъем аудио передней панели
- 122 JTBT1: Разъем для установки карты расширения; JDASH1: Разъем контроллера настройки
- 123 JTPM1: Разъем модуля ТРМ
- 124 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 125 Индикаторы отладки EZ; JRGB1: Разъем RGB LED
- 126 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 127 Преимущества UEFI
- 128 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 129 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 130 Обновление BIOS при помощи MSI Center
