Vue d’ensemble des composants
Vue d’ensemble des composants
⚠
Attention
Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et
le connecteur JRAINBOW fournissent des tensions différentes. La connexion d’un
ruban LED 5 V au connecteur JRGB peut endommager le ruban.
⚠
Important
∙
Le connecteur JRAINBOW supporte jusqu’à des rubans 75 LEDs WS2812B adres-
sables individuellement (5 V/Data/Ground) avec une puissance nominale maximale
de 3 A (5 V). Dans le cas d’une luminosité de 20 %, le connecteur supporte jusqu’à
200 LED.
∙
Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l’ali-
mentation et à débrancher le câble d’alimentation de la prise électrique.
∙
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.
EZ Debug LED
Ces LEDs indiquent l’état de débogage de la carte mère.

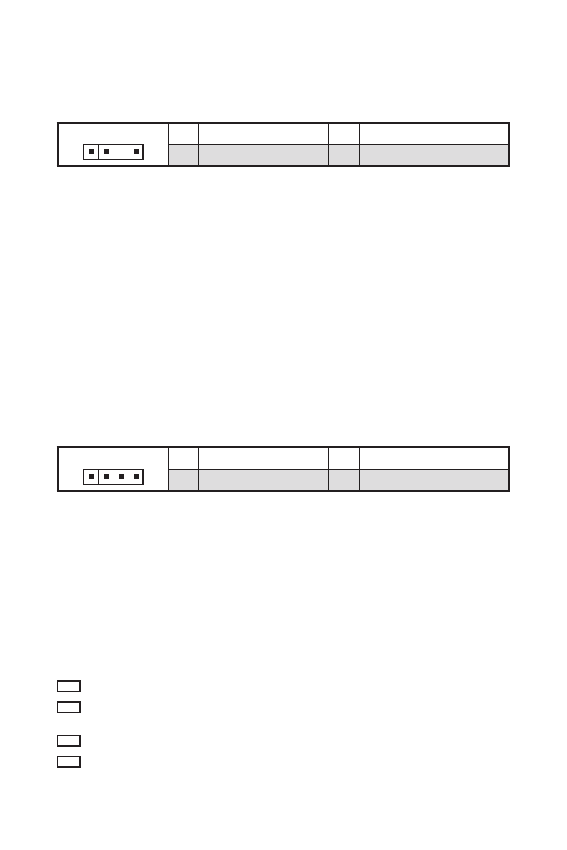

JRGB1 : Connecteur LED RGB
Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.
⚠
Important
∙
Le connecteur JRGB supporte des rubans LED RGB (12 V/G/R/B) de type 5050 d’une
longueur de 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V).
∙
Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l’ali-
mentation et à débrancher le câble d’alimentation de la prise électrique.
∙
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.
1
1
+12V
2
G
3
R
4
B
JRAINBOW1 : Connecteur LED RGB adressable
Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B
adressable individuellement 5 V.
1
1
+5V
2
Data
3
No Pin
4
Ground
CPU
- indique que le CPU n’est pas détecté ou que son initialisation a échoué.
DRAM
- indique que la mémoire DRAM n’est pas détectée ou que son
initialisation a échoué.
VGA
- indique que le GPU n’est pas détecté ou que son initialisation a échoué.
BOOT
- indique que le périphérique de démarrage n’est pas détecté ou que son
initialisation a échoué.
