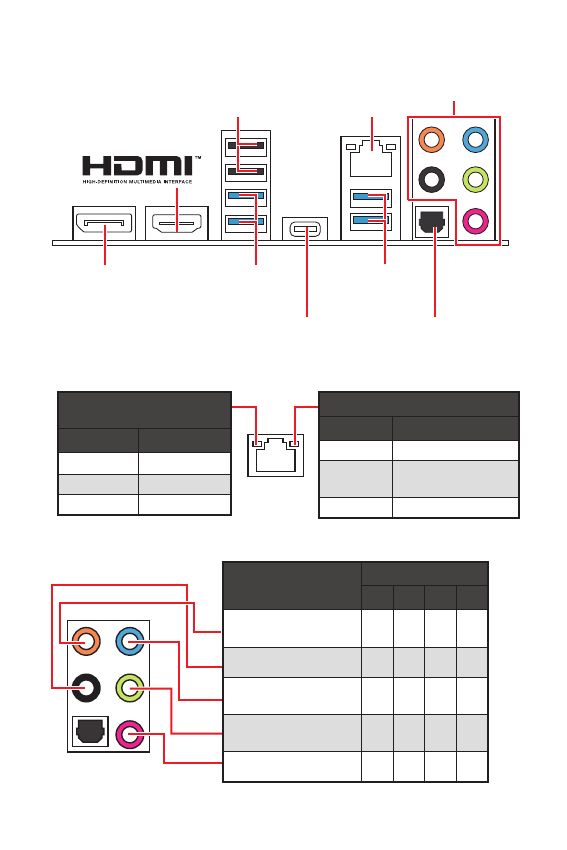

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
USB 3.2 Gen 1
5Гб/с Type-A
LAN 2.5 Гб/с
DisplayPort
USB 2.0 Type-A
Порты Аудио
USB 3.2 Gen 2x2
20Гб/с Type-C
Оптический S/PDIF-Out
USB 3.2 Gen 1
5Гб/с Type-A
Подключение/ Работа
индикатора
Состояние
Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с подключение
Зеленый
100/1000 Мбит/с
подключение
Оранжевый
2.5 Гбит/с подключение
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Канал
2
4
6
8
Выход центральной
колонки/ сабвуфера
●
●
Тыловые колонки
●
●
●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
●
●
●
●
Микрофонный вход
(
●: подключен,
Пусто
: не подключен)
Содержание
- 106 Безопасное использование продукции
- 107 Технические характеристики
- 112 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 113 Компоненты материнской платы
- 114 Процессорный сокет
- 115 Слоты DIMM; Рекомендации по установке модулей памяти
- 118 JAUD1: Разъем аудио передней панели
- 122 JTBT1: Разъем для установки карты расширения; JDASH1: Разъем контроллера настройки
- 123 JTPM1: Разъем модуля ТРМ
- 124 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 125 Индикаторы отладки EZ; JRGB1: Разъем RGB LED
- 126 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 127 Преимущества UEFI
- 128 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 129 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 130 Обновление BIOS при помощи MSI Center
- 210 ii; WEEE (Waste Electrical and
