Компоненты материнской платы
Компоненты материнской платы
1
2
12
11
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request

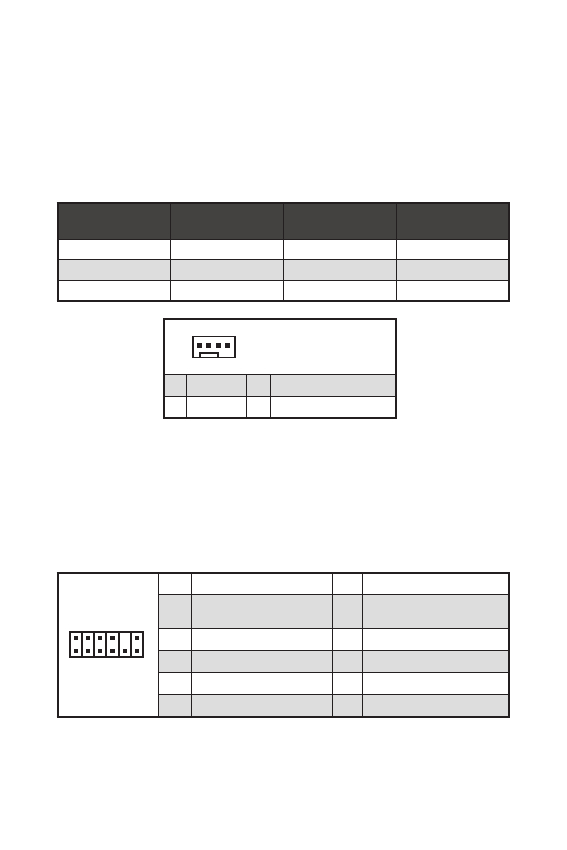

JTPM1: Разъем модуля ТРМ
Данный разъем используется для подключения модуля ТРМ (Trusted Platform
Module). Дополнительные сведения см. в описании модуля ТРМ.
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы
вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения.
⚠
Внимание!
В меню
BIOS > HARDWARE MONITOR
вы можете настроить скорость вращения
вентиляторов.
1
Назначение контактов
разъема для режима PWM
1
Ground
2
+12V
3
Sense
4 Speed Control Signal
Разъем
Режим по
умолчанию
Макс. ток
Макс. мощность
CPU_FAN1
Режим PWM
2А
24Вт
PUMP_FAN1
Режим PWM
3А
36Вт
SYS_FAN1~4
Режим PWM
1А
12Вт
