8

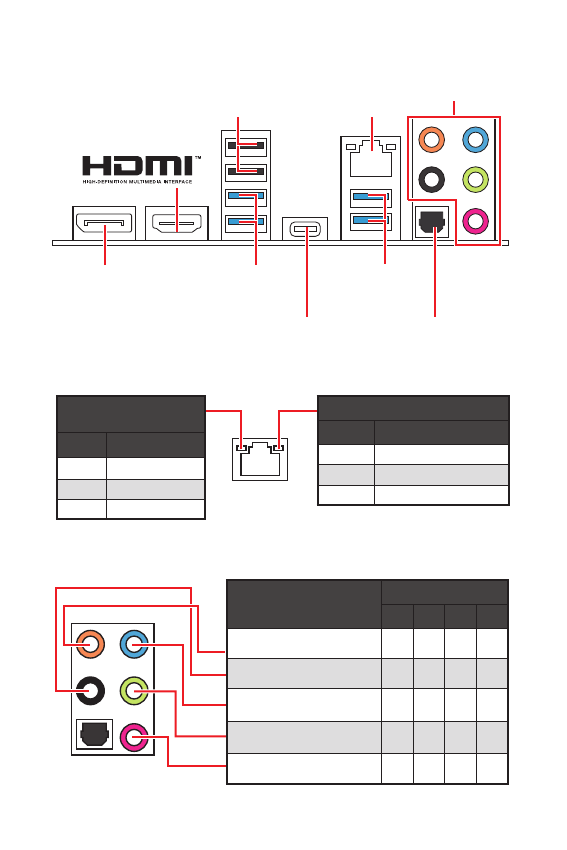

Panneau arrière Entrée/Sortie
Panneau arrière Entrée/Sortie
USB 3.2 Gen 1
5 Gb/s Type-A
2,5 Gb/s LAN
DisplayPort
USB 2.0 Type-A
Ports audio
USB 3.2 Gen 2x2
20 Gb/s Type-C
Sortie S/PDIF optique
USB 3.2 Gen 1
5 Gb/s Type-A
LED indiquant la
connexion et l’activité
État
Description
Éteint
Pas de connexion
Jaune
Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
État
Description
Éteint
10 Mb/s
Vert
100 / 1000 Mb/s
Orange
2,5 Gb/s
Tableau explicatif de l’état de la LED du port LAN
Configuration des ports audio
Ports audio
Canal
2
4
6
8
Sortie centre/Caisson de basse
●
●
Sortie haut-parleur arrière
●
●
●
Entrée Ligne/Sortie haut-
parleur côté
●
Sortie Ligne/Sortie haut-parleur
avant
●
●
●
●
Entrée Microphone
(● : connecté,
Espace
: vide)
Содержание
- 106 Безопасное использование продукции
- 107 Технические характеристики
- 112 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 113 Компоненты материнской платы
- 114 Процессорный сокет
- 115 Слоты DIMM; Рекомендации по установке модулей памяти
- 118 JAUD1: Разъем аудио передней панели
- 122 JTBT1: Разъем для установки карты расширения; JDASH1: Разъем контроллера настройки
- 123 JTPM1: Разъем модуля ТРМ
- 124 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 125 Индикаторы отладки EZ; JRGB1: Разъем RGB LED
- 126 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 127 Преимущества UEFI
- 128 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 129 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 130 Обновление BIOS при помощи MSI Center
- 210 ii; WEEE (Waste Electrical and
