8

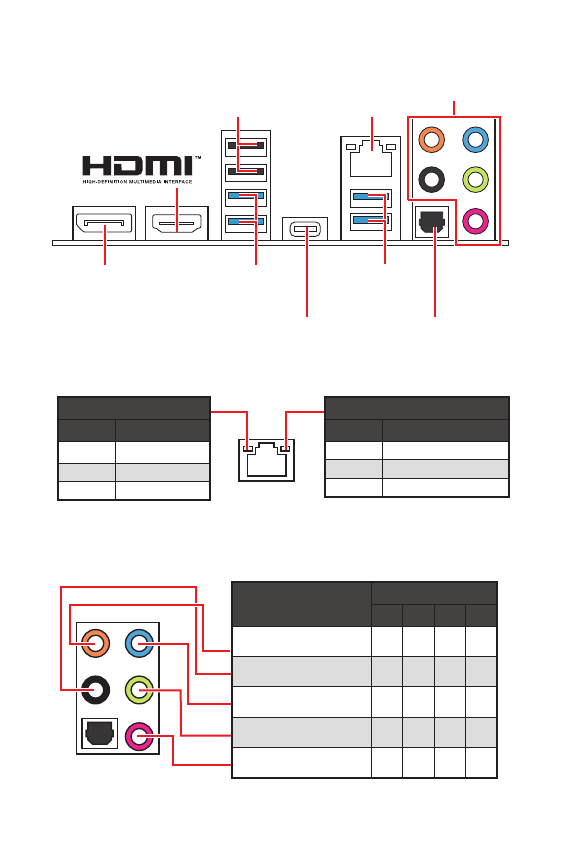

后置 I/O 面板
后置 I/O 面板
USB 3.2 Gen 1
5Gbps Type-A
2.5 Gbps LAN
DisplayPort端口
USB 2.0 Type-A
音频端口
USB 3.2 Gen 2x2
20Gbps Type-C
光纤 S/PDIF 输出
USB 3.2 Gen 1
5Gbps Type-A
连线/ 工作灯号
状态
描述
关
网络未连接
黄色
网络已连接
闪烁
网络数据在使用中
速度灯号
状态
描述
关
传输速率 10 Mbps
绿色
传输速率 100/ 1000 Mbps
橙色
传输速率 2.5 Gbps
LAN 端口 LED 状态表
音频端口配置
音频端口
通道
2
4
6
8
中置/ 超重低音输出
●
●
后置喇叭输出
●
●
●
音频输入/ 侧置喇叭输出
●
音频输出/ 前置喇叭输出
●
●
●
●
麦克风输入
(●： 连接，
空白
： 空)
Содержание
- 106 Безопасное использование продукции
- 107 Технические характеристики
- 112 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 113 Компоненты материнской платы
- 114 Процессорный сокет
- 115 Слоты DIMM; Рекомендации по установке модулей памяти
- 118 JAUD1: Разъем аудио передней панели
- 122 JTBT1: Разъем для установки карты расширения; JDASH1: Разъем контроллера настройки
- 123 JTPM1: Разъем модуля ТРМ
- 124 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 125 Индикаторы отладки EZ; JRGB1: Разъем RGB LED
- 126 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 127 Преимущества UEFI
- 128 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 129 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 130 Обновление BIOS при помощи MSI Center
- 210 ii; WEEE (Waste Electrical and
