18

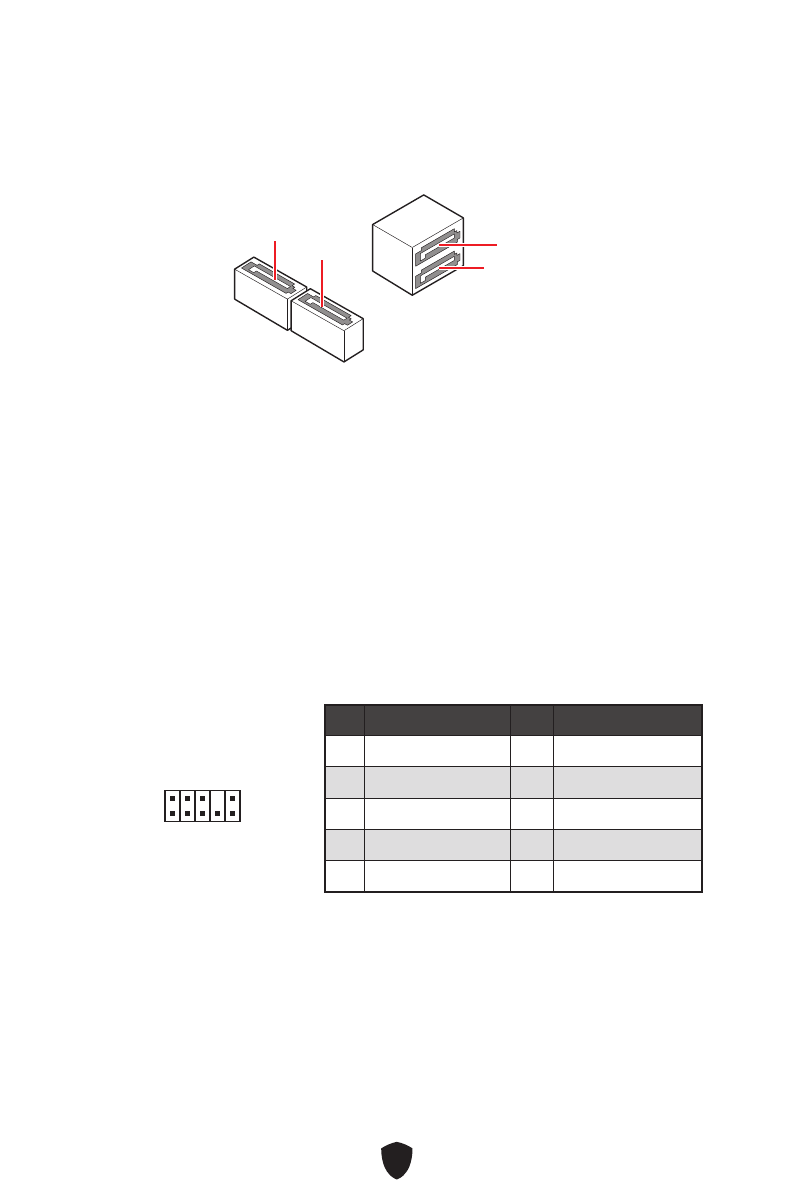

SATA5~8: SATA 6Gb/sコネクター
これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一
つのSATAデバイスを接続できます。
⚠
注意
∙
SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが
あります。
∙
SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ
ーボードにはストレートタイプのコネクタを接続されることをお薦めします。
∙
M.2 SATA SSDをM2_2スロットに取り付ける場合に、SATA8は無効になります。
SATA5
SATA7
SATA8
SATA6
JAUD1: フロントオーディオコネクター
このコネクターにはフロントパネルのオーディオジャックを接続します。
1
2
10
9
ピン
信号名
ピン
信号名
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
