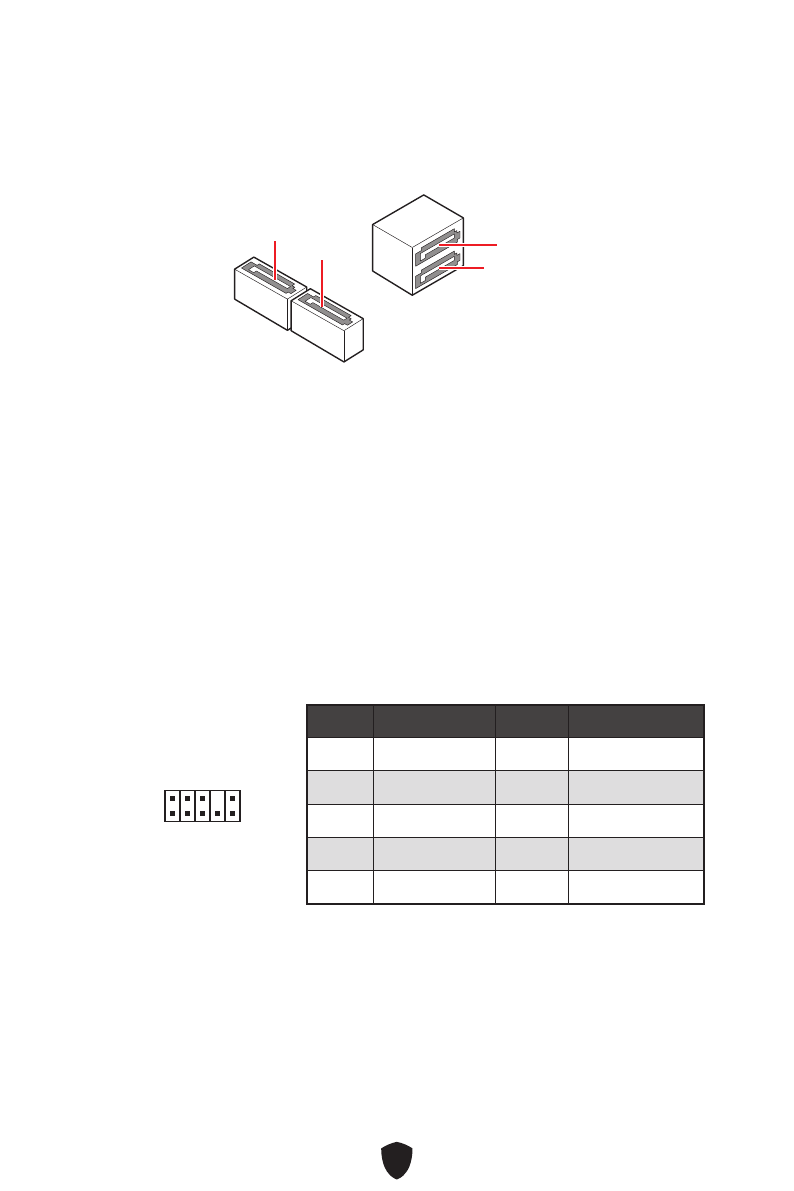

SATA5~8: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
∙
Разъем SATA8 будет недоступен при установке M.2 SATA SSD в разъем M2_2.
SATA5
SATA7
SATA8
SATA6
JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней панели.
1
2
10
9
Контакт
Название сигнала
Контакт
Название сигнала
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
Содержание
- 129 Установка ОС, драйверов и MSI Center
- 131 Технические характеристики
- 135 Эксклюзивные функции
- 136 Разъемы задней панели
- 137 Таблица состояний индикатора порта LAN
- 140 Процессорный сокет
- 141 Слоты DIMM; Рекомендации по установке модулей памяти
- 145 JAUD1: Разъем аудио передней панели
- 147 вентиляторов
- 148 JCI1: Разъем датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 150 JTPM1: Разъем модуля ТРМ
- 152 JDASH1: Разъем контроллера настройки; Индикаторы отладки EZ
- 153 JRGB1: Разъем RGB LED
- 154 Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 155 Преимущества UEFI; Как проверить режим BIOS?
- 156 Вход в настройки BIOS; Инструкции по настройке BIOS
- 157 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 158 Обновление BIOS при помощи MSI Center
Характеристики
